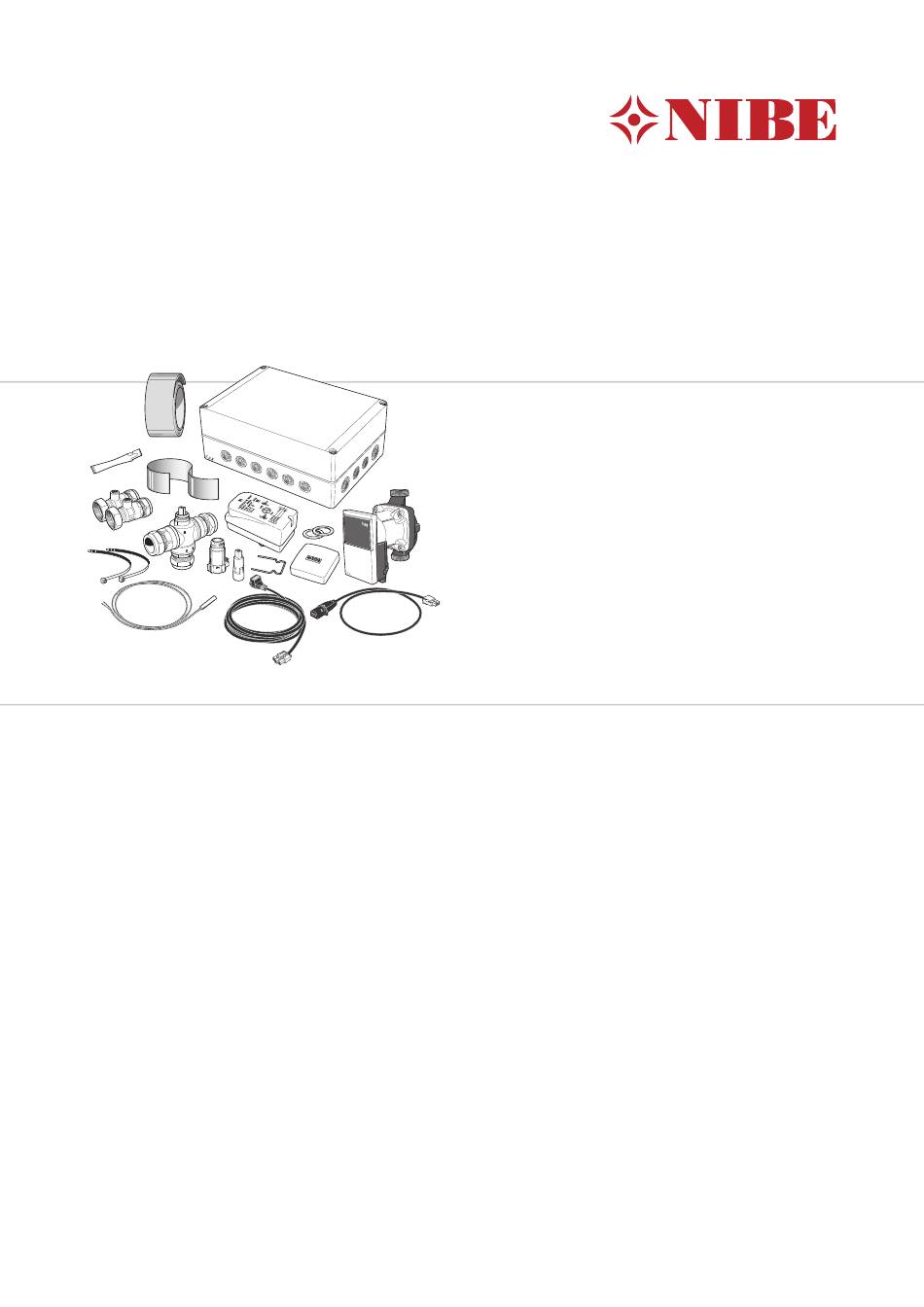

Nibe ACS 310 Installateurhandbuch
Ansclusssatz kühlung (vierrohr)
Vorschau ausblenden
Andere Handbücher für ACS 310:
- Installateurhandbuch (48 Seiten) ,
- Installateurhandbuch (49 Seiten) ,
- Installateurhandbuch (108 Seiten)
Verwandte Anleitungen für Nibe ACS 310
Inhaltszusammenfassung für Nibe ACS 310
-
Seite 19: Allgemeines
Deutsch Position der Komponenten im Gerätegehäuse Allgemeines (AA25) Mit dem Zubehör ACS 310 kann VVM 225/VVM 310/VVM 320/VVM 325 eine Kühlung steuern. Dem Kühlsystem wird mithilfe einer Umwälzpumpe und über ein Umschaltventil Kälte von der Wärmepumpe zugeführt. Damit die Anlage einwandfrei funktionieren kann, ist ein freier Durchfluss im Kühlsystem, z.B. -
Seite 20: Umwälzpumpe
Montieren Sie die Kugelventile an der Umwälzpumpe. Verwenden Sie dabei die beiliegenden Flachdichtungen. Kugelventil Flachdichtung Fühler Der Fühler für ACS 310 (BT64) wird am Vorlauf des Kühlpufferspeichers angebracht. Umwälzpumpe Der Fühler wird mit Kabelbinder, Wärmeleitpaste und Aluminiumklebeband angebracht. Anschließend ist er mit dem beiliegenden Isolierband zu umwickeln. -
Seite 21: Systemprinzip
Dem Kühlbetrieb wird gemäß den gewählten Einstellungen in der Inneneinheit Vorrang eingeräumt. Prinzipskizze HINWEIS! Bei den folgenden Abbildungen handelt es sich um Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden. Prinzipskizze VVM 225 mit ACS 310 -EQ1 -EB15 -AA25 -GP13... - Seite 22 Prinzipskizze VVM 310 mit ACS 310 -EQ1 -EB15-FL2 -EB15 -AA25 -GP13 -CM1 -CP10 -GP12 -QM42 -QM41 -BT64 -QN12 -EB15 -QM40 -EB101 -XL1 -QZ2 -FL10 -XL2 -QM1 Prinzipskizze VVM 320 mit ACS 310 -EQ1 -AA25 -GP13 -EB15 -CP10 -GP12 -QM42 -QM41...
- Seite 23 Prinzipskizze VVM 325 mit ACS 310 -EQ1 -EB15 -AA25 -GP13 -CP10 -GP12 -QM42 -QM41 -BT64 -QN12 -QM40 -EB101 -XL1 -QZ2 -FL10 -XL2 -QM1 -XL8 -XL9 ACS 310 | DE...
-
Seite 24: Elektrischer Anschluss
Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Das Innenmodul darf bei der Installation von ACS 310 nicht mit Spannung versorgt werden. Der Schaltplan befindet sich am Ende dieses Installateur- Übersicht Zubehörplatine (AA5) handbuchs. -
Seite 25: Anschluss Der Ladepumpe (Gp12)
Raumtemperatur gehindert werden, z.B. durch die An- AA5-X10 bringung in einer Nische, zwischen Regalen, hinter einer Gardine, über bzw. in der Nähe einer Wärmequelle, in einem Luftzugbereich von der Außentür oder in direkter Sonneneinstrahlung. Auch geschlossene Heizkörperther- mostate können Probleme verursachen. ACS 310 | DE... -
Seite 26: Programmeinstellungen
Pumpenkapazitätsdiagramm Verfügbarer Druck Umwälzpumpe, GP1 Tryck Druck (kPa) (kPa) Programmeinstellungen Die Programmeinstellung von ACS 310 kann per Startas- sistent oder direkt im Menüsystem vorgenommen wer- den. 600 800 1000 1200 1400 1600 1800 2000 Durchfluss (l/h) Flöde...
