Allmänt
ACS 310 är ett tillbehör, som innehåller en fristående
elektrisk styrmodul, vilket används för att möjliggöra
kylproduktion med kompatibel huvudprodukt.
För inkoppling till värmepump behövs cirka 10 l/kW och
många klimatsystem har inte denna volym. För att und-
vika driftproblem och erhålla ett fritt flöde över kylsyste-
met, utökas volymen med ett volymkärl för kyla.
Kylsystemet tillförs kyla från värmepumpen med hjälp
av en laddpump (EQ1-GP12) via en växelventil (EQ1-
QN12).
Driftläge kyla aktiveras av temperaturen på utegivaren
(EB15-BT1) och eventuell rumsgivare, rumsenhet eller
separat rumsgivare för kyla (EB15-BT74).
Vid kylbehov aktiveras växelventilen (EQ1-QN12) och
laddpumpen (EQ1-GP12). Produktion av kyla regleras
efter kylgivaren (EQ1-BT64) och ett kylbörvärde som
F bestäms av vald kylkurva. Gradminuter beräknas efter
värdet på kylgivaren (EQ1-BT64) och kylbörvärdet.
KOMPATIBLA PRODUKTER
• VVM 225
• VVM 310
• VVM 320
• VVM 325
• VVM 500
TÄNK PÅ!
För att tillbehöret ska fungera krävs att en NIBE
luft/vattenvärmepump är ansluten till systemet.
INNEHÅLL
1 st Laddpump, kyla (EQ1-GP12)
1 st Kommunikationskabel till laddpump
1 st Matningskabel till laddpump
2 st Avstängningsventiler (EQ1-QM40)
2 st Planpackningar
2 st Buntband
1 st Motor växelventil
1 st Adapter kit, motor
1 st Växelventil, kyla (EQ1-QN12)
1 st AXC-modul (EQ1-AA25)
1 st Värmeledningspasta
1 st Aluminiumtejp
1 st Isoleringstejp
1 st Temperaturgivare, kyla (EQ1-BT64)
1 st Rumsgivare för kyla (EB15-BT74)
60

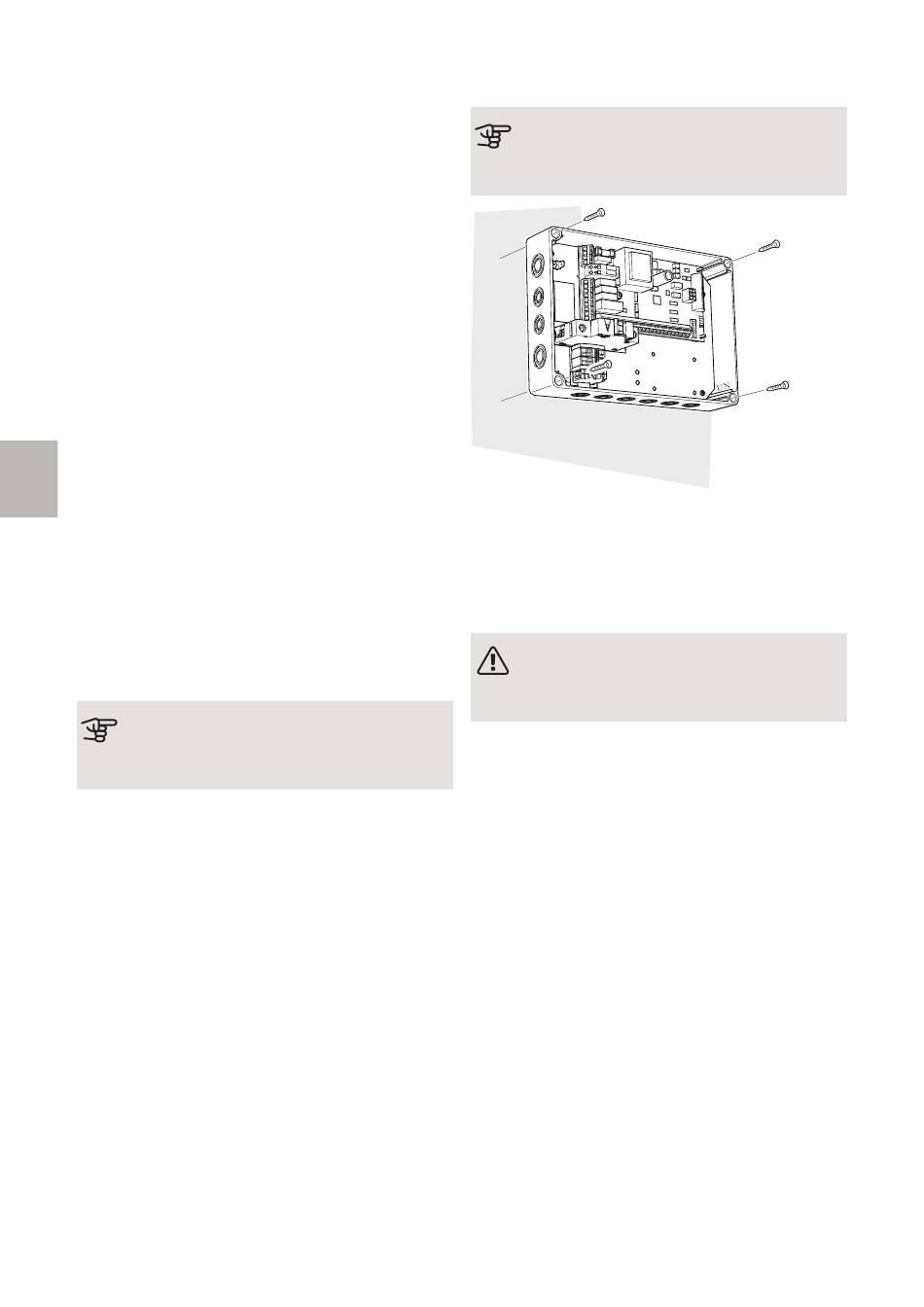

MONTERING
TÄNK PÅ!
Skruvtyp ska anpassas efter underlaget som
monteringen sker på.
Använd alla fästpunkter och montera modulen upprätt
plant mot vägg utan att någon del av modulen sticker
utanför väggen.
Lämna minst 100 mm fritt utrymme runt modulen för
att underlätta åtkomst samt kabeldragning vid installation
och service.
OBS!
Installationen måste utföras på sådant sätt att
IP21 uppfylls.
