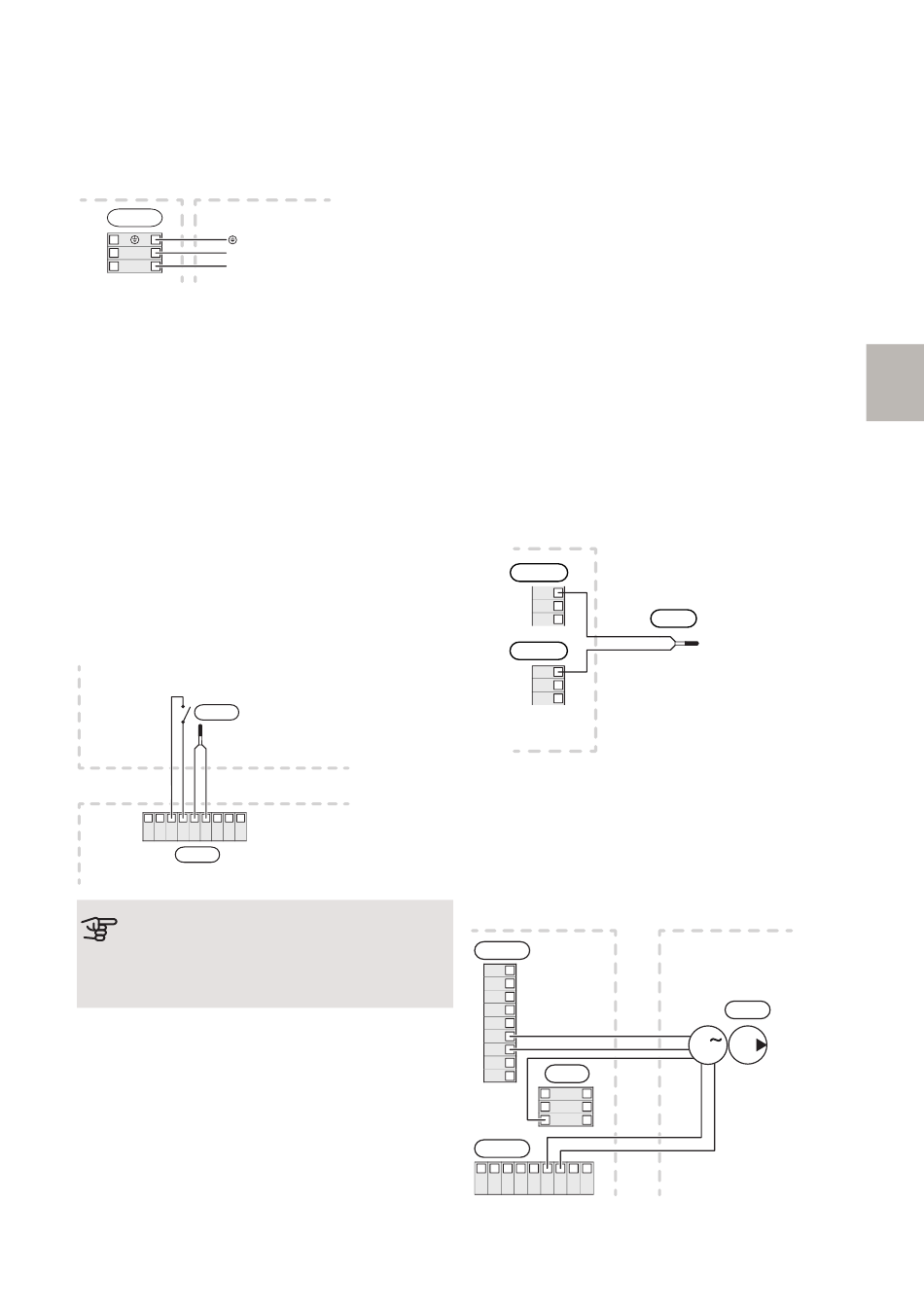

STROMANSCHLUSS

Verbinden Sie die das Stromkabel mit Anschlussklemme
AA25-X1, siehe Abbildung.
Anzugsmoment des Erdungskabels: 0,5–0,6 Nm.
AA25 Extern
ProduktNamn Externt
AA25-X1
2 L
1 N
ANSCHLUSS VON FÜHLER UND EXTERN
GESCHALTETER BLOCKIERUNG
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
TEMPERATURFÜHLER, KÜHLUNG (EQ1-BT64)
Verbinden Sie den Kältefühler mit AA5-X2:19-20.
EXTERNER VORLAUFFÜHLER (EB15-BT25)
Hinweise zum Anschluss des externen Vorlauffühlers
(EB15-BT25) entnehmen Sie dem zugehörigen
Installateurhandbuch.

EXTERN GESCHALTETE SPERRUNG

(BELIEBIG)
Um den Kühlbetrieb zu blockieren, kann ein Kontakt mit
AA5-X2:21-22 verbunden werden. Beim Schließen des
Kontakts wird der Kühlbetrieb blockiert.
Extern blockering
Extern geschaltete Blockierung
BT64
Externt
Extern
AA25
AA25
24 23 22 21 20 19 18 17 16
AA5-X2
ACHTUNG!
Die Relaisausgänge an der Zubehörplatine
dürfen insgesamt mit maximal 2 A (230 V) be-
lastet werden.
ACS 310 S-serien | DE
RAUMFÜHLER FÜR KÜHLUNG (EB15-BT74)
Ein zusätzlicher Raumfühler für Kühlung wird mit der
Inneneinheit verbunden, damit genauer ermittelt werden
kann, wann zwischen Kühl- und Heizbetrieb umzuschal-
ten ist.
Der zusätzliche Raumfühler wird an einem neutralen Ort
im Raum platziert, an dem die eingestellte Temperatur
vorliegen soll. Der Raumfühler darf nicht an der Messung
einer korrekten Raumtemperatur gehindert werden, zum
Beispiel durch die Anbringung in einer Nische, zwischen
Regalen, hinter einer Gardine, über bzw. in der Nähe
eines Wärmeerzeugers, in einem Luftzugbereich von
der Außentür oder in direkter Sonneneinstrahlung. Auch
geschlossene Heizkörperthermostate können Probleme
verursachen.
Wählen Sie einen der Eingänge AUX 1-9 an Anschluss-
klemme AA2-X28:3-11.
Die Erdung wird mit einem der Eingänge an der Erdungs-
klemme AA2-X29:1-12 verbunden.
Der aktuelle AUX-Eingang wird in Menü 7.4 ausgewählt.
Kompatibles
Produkt
AA2-X28
3
4
5
AA2-X29
1
2
3
ANSCHLUSS DER LADEPUMPE, KÜHLUNG
(EQ1-GP12)
Verbinden Sie die Ladepumpe (GP12) mit AA5-X9:4 (230
V), AA5-X9:3 (N) und X1:3 (PE) sowie AA5-X2:5 und AA5-
X2:6 (Signal).
AA25
AA25
AA5-X9
9
8
7
6
5
4
3
2
X1
1
1
2
3
AA5-X2
11 10 9 8 7 6 5 4 3
BT 74
Extern
Externt
GP12
M
1
