Nibe PCS 44 Installateurhandbuch

Nibe PCS 44 Installateurhandbuch

Passive kühlung
Vorschau ausblenden Andere Handbücher für PCS 44:
Verfügbare Sprachen

Verfügbare Sprachen

PCS 44
Installatörshandbok Passiv kyla
SE
Installer manual Passive cooling
GB
Installateurhandbuch Passive Kühlung
DE
Asentajan käsikirja Passiivinen jäähdytys
FI
IHB 1607-1
331734
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nibe PCS 44

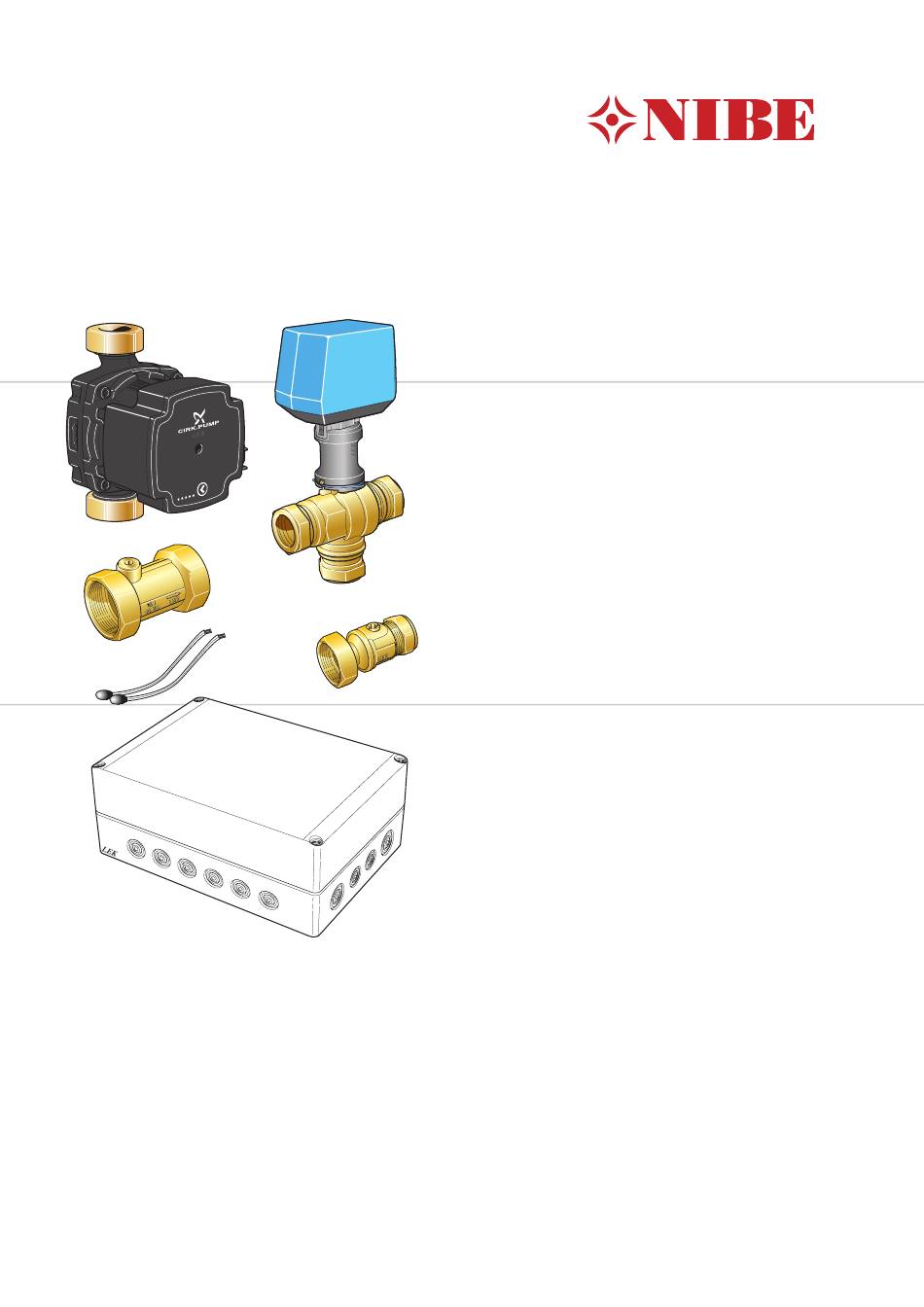

  • Seite 1 PCS 44 Installatörshandbok Passiv kyla Installer manual Passive cooling Installateurhandbuch Passive Kühlung Asentajan käsikirja Passiivinen jäähdytys IHB 1607-1 331734...
  • Seite 19: Allgemeines

    Minimalwert für die Kühltemperatur erreicht (damit sich keine Kon- densflüssigkeit bildet). AA5-X2 AA5-F1 AA5-X9 Durch eine Montage des Zubehörs FLM zusammen mit PCS 44 wird die Kühlleistung herabgesetzt. Elektrische Komponenten Kompatible Produkte Sicherungsautomat, 10A ■ F1145 Anschlussklemme, Spannungsversorgung ■...
  • Seite 20: Rückschlagventil, Mischventil Und Umwälzpumpe

    Rückschlagventil, Mischventil und Umwälzpumpe Montieren Sie das beiliegende Rückschlagventil ■ Die Fühler werden mit Kabelbinder, Wärmeleitpaste zwischen den beiden T-Rohranschlüssen für PCS 44 und Aluminiumband angebracht. Anschließend sind an der Wärmepumpe am Wärmequelleneingang sie mit dem beiliegenden Isolierband zu umwickeln. (siehe Prinzipskizze).
  • Seite 21: Einstellung Der Umwälzpumpe

    Eine rote und eine Zu niedrige Versorgungsspan- gelbe LED (LED 4) nung. Kontrollieren Sie die Versor- gungsspannung. Eine rote und eine Elektrischer Fehler. Kontrollieren gelbe LED (LED 3) Sie die Versorgungsspannung oder ersetzen Sie die Umwälz- pumpe. GP1-SF4 PCS 44...
  • Seite 22: Erklärung

    QM34 Absperrventil, Wärmequellenmediumvorlauf GP13 Umwälzpumpe, Kühlung QM42 Absperrventil QN18 Mischventil, Kühlung XL15 Einfüllventilset, Wärmequellenmedium Rückschlagventil Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Prinzipskizze F1145/F1155 mit PCS 44 -EB100-BT1 -QM12 -EQ1 -CM2 -AA25 -QM42 -QM31 -XL15 -FL3 -EP13 -BT7...
  • Seite 23 Prinzipskizze F1245/1255 mit PCS 44 -EB100-BT1 -QM12 -FL2 -CM1 -EQ1 -CM2 -QM31 -AA25 -QM42 -EB100-HQ1 -QM32 -XL15 -FL3 -EP13 -BT65 -QM34 -EB100 -EB100 -BT64 -GP13 -QN18 -RM5 -EP12 PCS 44...
  • Seite 24: Elektrischer Anschluss

    Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Die Wärmepumpe darf bei der Installation von PCS 44 nicht mit Spannung versorgt werden. AA5-S2 AA5-X2 AA5-X9 Der Schaltplan befindet sich am Ende dieses Installa- teurhandbuchs.
  • Seite 25: Anschluss Der Umwälzpumpe (Gp13)

    Per Relaisfunktion über ein potenzialfrei wechselndes Relais (max. 2 A) an der Eingangsplatine (AA3), An- schlussklemme X7 besteht die Möglichkeit für eine externe Kühlmodusanzeige. Wenn die Kühlmodusanzeige mit der Anschlussklemme X7 verbunden wird, muss dies in Menü 5.4 ausgewählt werden. PCS 44...
  • Seite 26: Programmeinstellungen

    Menü 5.6-Zwangssteuerung Programmeinstellungen Zwangssteuerung der verschiedenen Komponenten Die Programmeinstellung von PCS 44 kann per Startas- in der Wärmepumpe und der einzelnen Zubehöreinhei- sistent oder direkt im Menüsystem vorgenommen ten, die eventuell angeschlossen sind. werden. EQ1-AA5-K1: Aktivierung der Umwälzpumpe (GP13). Startassistent EQ1-AA5-K2: Signal (schließen) an Mischventil (QN18).
  • Seite 35 Elschema/Wiring diagram/Elektrischer schalt- plan/Sähkökytkentäkaavio PCS 44...
