6.5 Verbinden der FlatFix Fusion-Segmente

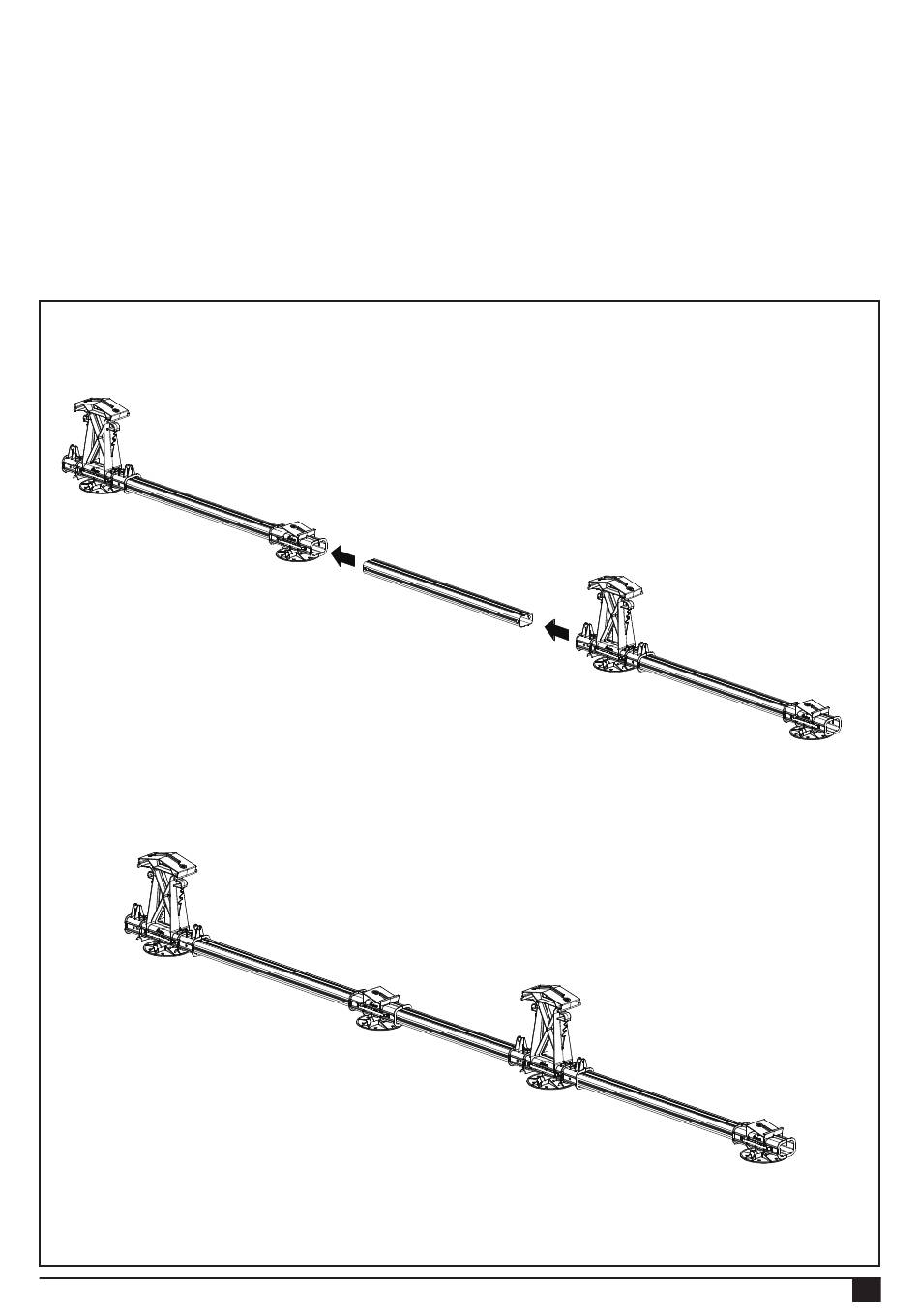

1. Zwei FlatFix Fusion-Segmente in aufrechte Position stellen und in einem ausreichenden Abstand voneinander platzieren,
so dass das Basisprofil zwischen ihnen montiert werden kann. Das Ende des Basisprofils in die Öffnung auf der Unterseite
des ersten FlatFix Fusion-Segments schieben, bis es einrastet.
2. Das zweite FlatFix Fusion-Segment mit der Öffnung der hohen Seite über das Ende des Basisprofils schieben, bis es
einrastet.
3. Die ersten gekoppelten FlatFix Fusion-Segmente sind jetzt fertig. Die vorgenannten Schritte wiederholen, bis Sie
genügend FlatFix Fusion-Segmente für die ersten beiden Reihen der Solarmodule haben.
1.
KLICK !
2.
KLICK !
3.
Rev. 10.12.20 HANDBUCH FLATFIX FUSION MONTAGESYSTEM FÜR FLACHDÄCHER
09
