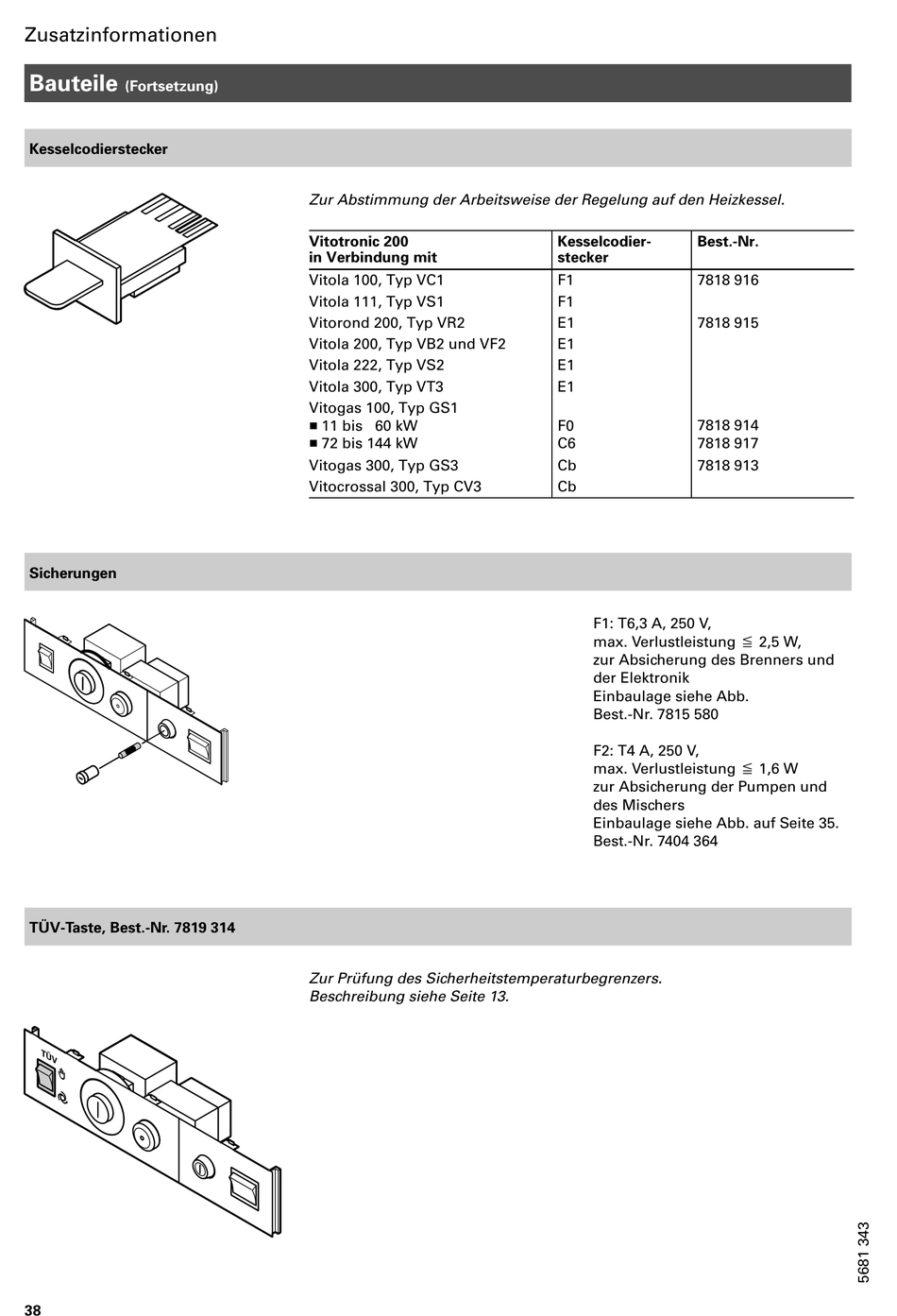

Zusatzinformationen
Bauteile
(Fortsetzung)

Kesselcodierstecker

Sicherungen

TÜV Taste, Best.−Nr. 7819 314
38
Zur Abstimmung der Arbeitsweise der Regelung auf den Heizkessel.
Vitotronic 200
in Verbindung mit
Vitola 100, Typ VC1
Vitola 111, Typ VS1
Vitorond 200, Typ VR2
Vitola 200, Typ VB2 und VF2
Vitola 222, Typ VS2
Vitola 300, Typ VT3
Vitogas 100, Typ GS1
H 11 bis 160 kW
H 72 bis 144 kW
Vitogas 300, Typ GS3
Vitocrossal 300, Typ CV3
Zur Prüfung des Sicherheitstemperaturbegrenzers.
Beschreibung siehe Seite 13.
Kesselcodier Best.−Nr.
stecker
F1 7818 916
F1
E1 7818 915
E1
E1
E1
F0 7818 914
C6 7818 917
Cb 7818 913
Cb
F1: T6,3 A, 250 V,
max. Verlustleistung x 2,5 W,
zur Absicherung des Brenners und
der Elektronik
Einbaulage siehe Abb.
Best.−Nr. 7815 580
F2: T4 A, 250 V,
max. Verlustleistung x 1,6 W
zur Absicherung der Pumpen und
des Mischers
Einbaulage siehe Abb. auf Seite 35.
Best.−Nr. 7404 364
