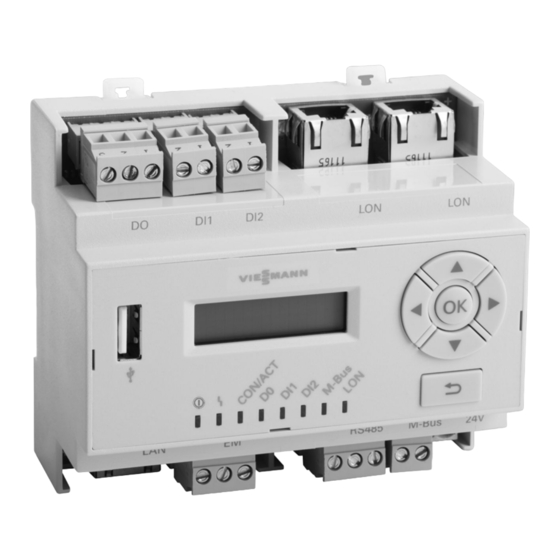

Montage- und Serviceanleitung
für die Fachkraft
Vitocom 300
Typ LAN3
Kommunikations-Schnittstelle für folgende Bedieneroberflächen:
■
Vitodata 100 (www.vitodata100.com)
■
Vitodata 300 (www.vitodata300.com)
Gültigkeitshinweise siehe letzte Seite
VITOCOM 300
5606 996 DE
10/2016
VIESMANN
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocom 300 Typ LAN3

Inhaltszusammenfassung für Viessmann Vitocom 300 Typ LAN3

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocom 300 Typ LAN3 Kommunikations-Schnittstelle für folgende Bedieneroberflächen: ■ Vitodata 100 (www.vitodata100.com) ■ Vitodata 300 (www.vitodata300.com) Gültigkeitshinweise siehe letzte Seite VITOCOM 300 Bitte aufbewahren! 5606 996 DE 10/2016...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Funktion gefährdet den siche- sierte Fachkräfte. ren Betrieb der Anlage. ■ Arbeiten an Gasinstallationen dürfen nur von Instal- Defekte Bauteile müssen durch Viessmann Ori- lateuren durchgeführt werden, die vom zuständigen ginalteile ersetzt werden. Gasversorgungsunternehmen dazu berechtigt sind. Elektroarbeiten dürfen nur von Elektrofachkräften Zusatzkomponenten, Ersatz- und Verschleißteile...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Gefahr Gleichzeitiger Betrieb des Heizkessels mit Gerä- Gefahr ten mit Abluftführung ins Freie kann durch Rück- Abgase können zu lebensbedrohenden Vergif- strom von Abgasen lebensbedrohende Vergif- tungen führen. tungen zur Folge haben. ■ Heizungsanlage außer Betrieb nehmen. Verriegelungsschaltung einbauen oder durch ■...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................2. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 3. Montagevorbereitung Systemvoraussetzungen ............... Heizungsanlage .................. ■ Unterstützte Wärmeerzeuger ............. ■ IP-Netzwerk ..................■ Bedienung mit Vitodata Bedieneroberfläche ......... 10 Funktionen ..................
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 9. Instandhaltung Regelmäßige Funktionsprüfung ............. 33 Funktion „Wartung“ ................33 10. Einzelteillisten Bestellung von Einzelteilen ..............35 Einzelteilliste ..................36 Technische Daten ........................ 38 12. Anhang Endgültige Außerbetriebnahme und Entsorgung ........40 13. Bescheinigungen Konformitätserklärung ................41 Libmbus ....................

  • Seite 6: Sicherheit Und Haftung

    Schaden vorsätzlich oder grob fahrlässig herbeigeführt wurde oder wenn eine zwingende Haf- tung nach dem Produkthaftungsgesetz besteht. SMS, E-Mail und Fax sind Dienstleistungen von Netz- betreibern, für die Viessmann nicht haftet. Insoweit gelten die Geschäftsbedingungen der jeweiligen Netz- betreiber.

  • Seite 7: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 8: Produktinformation

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Die Vitocom Produkte sind ausschließlich für die Über- wachung, Bedienung und Optimierung der Anlagen mit den hierfür in den Produktdrucksachen festgelegten Bedieneroberflächen und Kommunikationsschnittstel- len zu verwenden. Bei den Kommunikationsschnittstel- len ist bauseits sicherzustellen, dass für alle verwen- deten Übertragungsmedien die in den Produktunterla- gen festgelegten Systemvoraussetzungen zu jedem Zeitpunkt vorhanden bzw.

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Systemvoraussetzungen Heizungsanlage Die Vitocom 300, Typ LAN3 ist einsetzbar für Ein- ■ oder Mehrkesselanlagen (auch Fremdanlagen, über externe Ein- und Ausgänge) mit oder ohne nachge- schaltete Heizkreise. ■ Alle Regelungen sind über LON an der Vitocom 300 angeschlossen. Die max. Anzahl der Geräte (LON-Teilnehmer) ■...

  • Seite 10: Bedienung Mit Vitodata Bedieneroberfläche

    Montagevorbereitung Bedienung mit Vitodata Bedieneroberfläche Zum Fernüberwachen und Fernbedienen von Viessmann Heizungsanlagen mit Vitotronic Rege- lungen über IP-Netzwerke Abb. 1 Wärmeerzeuger mit Regelung (siehe Seite 9) Computer: LON-Verbindungsleitung ■ Fernbedienen der Heizungsanlage über Vitodata Vitocom 300 Bedieneroberfläche LAN-Verbindungsleitung ■ Empfang von Meldungen über E-Mail...

  • Seite 11: Netzwerkeinstellungen Prüfen

    Montagevorbereitung Netzwerkeinstellungen prüfen Folgende Einstellungen am DSL-Router durch eine IT- Fachkraft prüfen, gegebenenfalls anpassen lassen: ■ Falls die Vitocom 300 mit dynamischer IP-Adressie- rung (Auslieferungszustand) verwendet werden soll, muss dynamische IP-Adressierung (DHCP) am DSL- Router aktiv sein. oder Falls die Vitocom 300 mit statischer IP-Adressierung arbeiten soll, müssen die entsprechenden Einstellun- gen durch die IT-Fachkraft an der Vitocom 300 und dem Router erfolgen, siehe Seite 26.

  • Seite 12: Montageablauf

    Montageablauf Ablaufübersicht Ablauf Verantwortlicher Seite Systemvoraussetzungen prüfen. Fachbetrieb/IT-Fach- kraft Vitocom und Erweiterungsmodule (Zubehör) montieren. Fachbetrieb Falls noch nicht erfolgt: Fachbetrieb Kommunikationsmodul LON in Vitotronic Regelung ein- bauen Vitocom 300 an Vitotronic Regelung anschließen. Fachbetrieb Vitocom 300 am Netzwerk (LAN) anschließen. Fachbetrieb/IT-Fach- kraft Verbindung zum Erweiterungsmodul EM301 herstellen...

  • Seite 13: Vitocom Und Erweiterungsmodule Montieren

    Montageablauf Ablaufübersicht (Fortsetzung) Ablauf Verantwortlicher Seite Achtung Durch Fehlbedienung bei der Inbetriebnahme können an der Vitocom 300 angeschlossene Ge- räte beschädigt werden. Erst wenn die Einrichtung der Ein- und Ausgänge in Vitodata 300 erfolgt ist und die Daten erfolg- reich an Vitocom und Erweiterungsmodul EM301 übertragen wurden, dürfen die Anschlüsse an den Ein- und Ausgängen ausgeführt werden.

  • Seite 14: Vitocom 300 Mit 3 Erweiterungsmodulen Em301

    Montageablauf Vitocom und Erweiterungsmodule montieren (Fortsetzung) Vitocom 300 mit 3 Erweiterungsmodulen EM301 Vitocom 300, Netzteil und Erweiterungsmodule EM301 (falls vorhanden) mit Netzteilen auf den Tragschienen einrasten. Hinweis 1 Netzteil aus dem Lieferumfang der Erweiterungsmo- dule kann max. 2 Erweiterungsmodule mit Strom ver- sorgen.

  • Seite 15: Übersicht Der Anschlüsse

    Spannungsversorgung 24 V (über Netzteil, – Potenzialfreier Relaiskontakt, Lieferumfang) 3-polig, Wechsler, max. 2 A, 24 V Service-Schnittstelle: Bauseits nichts – Anschluss Erweiterungsmodul EM301 (Zube- anschließen! hör) Anschluss DSL-Router (Viessmann LON) LON-Anschlüsse FTT 10-A (2 x RJ 45) zum Anschluss an die Regelung...

  • Seite 16: Netzteil

    Montageablauf Übersicht der Anschlüsse (Fortsetzung) Netzteil + + - - OUTPUT DC 0.75A INPUT AC 100-240V Abb. 4 INPUT 230 V/50 Hz OUTPUT 24 V − Unterbrechungsfreie Stromversorgung Rote LED Drehwahlschalter zur Einstellung des Service-Modus und der Pufferzeit Intput DC Output DC 24V 3A Bezugspotenzial...

  • Seite 17: Elektrische Anschlüsse

    Elektrische Anschlüsse An Vitotronic Regelung anschließen Montageanleitung „Kommunikationsmodul“ Am Netzwerk (LAN) anschließen 1. LAN-Verbindungsleitung am LAN-Anschluss der 2. Freies Ende der LAN-Verbindungsleitung an einem Vitocom 300 einstecken. LAN-Anschluss des DSL-Routers oder der bausei- tigen Netzwerkinstallation einstecken. Separate Anleitung DSL-Router (bauseits) Externe Anschlüsse Abb.

  • Seite 18: Digital-Ausgang Do Anschließen

    Elektrische Anschlüsse Externe Anschlüsse (Fortsetzung) Die Digital-Eingänge müssen über die Vitodata 300 Falls die Netzspannung ausfällt, schaltet die USV den Bedieneroberfläche als Öffner oder Schließer paramet- Digital-Eingang DI1. Falls der Digital-Eingang DI1 in riert werden. Im Auslieferungszustand sind die Ein- der Vitodata 300 Bedieneroberfläche entsprechend gänge als Schließer parametriert.

  • Seite 19: Netzteil Anschließen

    Elektrische Anschlüsse Netzteil anschließen + + - - OUTPUT DC 0.75A INPUT AC 100-240V Abb. 7 Netzteil INPUT Netzanschluss 230 V~ OUTPUT Spannungsversorgung für Vitocom 300 24 V – Vitocom 300 Anschlüsse 24 V und OUTPUT mit beiliegender – Anschlussleitung (0,4 m lang) verbinden. Anschluss der Erweiterungsmodule EM301 an das Netzteil: Montage- und Serviceanleitung „Erweiterungs-...
  • Seite 20 Elektrische Anschlüsse USV anschließen (Fortsetzung) + + - - OUTPUT DC 0.75A INPUT AC 100-240V Intput DC Output DC 24V 3A Power in OK Overload Bat.-Mode Bat.-Charge Alarm Servise/Bat.-Error [min] Service Abb. 8 Netzteil INPUT Netzanschluss 230 V~ OUTPUT Spannungsversorgung für Vitocom 300 24 V –...

  • Seite 21: Netzanschluss

    Elektrische Anschlüsse USV anschließen (Fortsetzung) Anschluss 24 V der Vitocom 300 und Anschluss – OUTPUT mit beiliegender Anschlussleitung (0,4 m lang) verbinden. Vitocom 300, Netzteil und USV (falls vorhanden) mit beiliegender Verbindungsleitung anschließen, siehe Abb. 8. Weitere Informationen zu Montage und Anschluss: Separate Anleitung des Herstellers Anschluss der Erweiterungsmodule EM301 an...

  • Seite 22: Netzanschluss Unabhängig Vom Hauptschalter

    Elektrische Anschlüsse Netzanschluss (Fortsetzung) L1 N GNYE Abb. 9 Netzteil der Vitocom Anschlusskasten (bauseits) Netzanschluss 230 V/50Hz Netzanschluss der Vitotronic Regelung (Stecker Sicherung max. 16 A (bauseits) fÖ Hauptschalter, „Notaus“ nach EN 50 156-1, 2- polig, bauseits (falls erforderlich) 1. Prüfen, ob Zuleitung zur Vitotronic Regelung vor- 3.
  • Seite 23 Elektrische Anschlüsse Netzanschluss (Fortsetzung) 1. Prüfen, ob Zuleitung zur Vitotronic Regelung vor- schriftsmäßig abgesichert ist. 2. Netzanschlussleitung bauseits im Anschlusskasten und an Stecker anklemmen. fÖ Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. Adern „L1“ und „N“ nicht vertauschen: L1 Braun Blau PE Grün/Gelb...

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Anzeige- und Bedienelemente Abb. 11 Display Anzeige DI2 Cursor-Tasten Anzeige DI1 Anzeige DO Zur Bestätigung einer Auswahl CON/ACT Anzeige IP-Verbindungsstatus Ein Schritt im Menü zurück oder Abbruch Störungsanzeige der begonnenen Einstellung Betriebszustandsanzeige LON-Anzeige M-BUS M-Bus-Anzeige Grundanzeige im Display Symbole Bedienung Die Symbole erscheinen nicht ständig, sondern abhän- Information...

  • Seite 25: Vitocom 300 Einschalten

    Inbetriebnahme Anzeige- und Bedienelemente (Fortsetzung) „DO“ Leuchtet grün. DO ist Sammelstörmeldeausgang: kein Alarm oder DO ist Sammelstörmeldeausgang, Alarm (gleichzeitig: LED-Anzeige „ “ blinkt lang- sam rot) oder DO High-Pegel DO Low-Pegel Anzeigefunktion Öffner am Beispiel „DI1“ Leuchtet grün. DI1 ist Öffner, High-Pegel. oder DI1 ist Alarm-Öffner, High-Pegel, mit Meldung an Vitodata Server.

  • Seite 26: Lon-Verbindung Zur Vitotronic Regelung Prüfen

    Inbetriebnahme Vitocom 300 einschalten (Fortsetzung) 3. Mit Vitotronic Regelung über LON verbinden Initialisierung nicht erfolgreich Die Vitocom 300 legt eine Liste aller LON Teilneh- mer an. Falls bei der Initialisierung eine Störung auftritt, wird dies durch die zugehörenden LED-Anzeigen signali- Hinweis siert.

  • Seite 27: Benutzer Registrieren, Heizungsanlage Einrichten

    Inbetriebnahme Statische IP-Adressierung einstellen (Fortsetzung) 5. Um die statische IP-Adressierung zu aktivieren, in den folgenden Menüpunkten die entsprechenden Einstellungen von der IT-Fachkraft vornehmen las- sen: ■ „IP-Adresse“ „Subnetzmaske“ ■ „Gateway“ ■ „DNS Server 1“ ■ ■ „DNS Server 2“ Hinweis Die IP-Adressen der DNS-Server müssen nur angegeben werden, falls im internen Netzwerk ent- sprechende Server verwendet werden.

  • Seite 28: Über Vitodata 100 Bedieneroberfläche (Gebührenfreier Internetdienst)

    Inbetriebnahme Benutzer registrieren, Heizungsanlage einrichten (Fortsetzung) Inbetriebnahme der Heizungsanlage Online-Hilfe „Vitodata 300“ und Montage- und Serviceanleitung der angeschlossenen Vitotronic Regelungen oder Wärmeerzeuger Über Vitodata 100 Bedieneroberfläche (gebührenfreier Internetdienst) Benutzer registrieren Heizungsanlage einrichten Online-Hilfe „Vitodata 100“ Online-Hilfe „Vitodata 100“ Hinweis Inbetriebnahme der Heizungsanlage Vitodata 100 ist ein gebührenfreier Internetdienst für das Versenden von Meldungen per E-Mail.

  • Seite 29: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Menü-Übersicht Bedienung Wartung Sprache Information Störung Herstellnummer Herstellnummer Netzwerk LAN3 IP-Adresse Subnetzmaske DHCP Konfig. Service M-Bus Konfig M-Bus Scan M-Bus Scan: Starten Fortschritt anzeigen Teilnehmer Teilnehmerkennung 1-n anzeigen Löschen Mappen Teilnehmer Liste löschen Service-PIN Service-PIN LAN Konfig. DHCP Konfig.

  • Seite 30: Status Der Service-Schnittstelle Abfragen

    Diagnose und Serviceabfragen Status der Service-Schnittstelle abfragen Nicht für alle USB-Geräte wird die Aktivität der Ser- 3. Mit / „Einstellungen“ wählen. vice-Schnittstelle über LED angezeigt. Ob ein ange- schlossener Datenträger an der Service-Schnittstelle 4. Mit OK bestätigen. erkannt wird, kann über dieses Menü abgefragt wer- den.

  • Seite 31: Störungsbehebung

    Störungsbehebung Maßnahmen zur Störungsbehebung Störungen an der Vitocom 300 werden im Display mit 3. Mit / wechselt die Anzeige zwischen Störungs- „Störung“ und durch verschiedene LED-Anzeigen code und Uhrzeit und Datum. (siehe Seite 24) signalisiert. Hinweis Abfragen der „Störung“ Falls die Vitocom 300 keine Verbindung zum Inter- net hat, sind die Uhrzeit und das Datum der Stö- 1.

  • Seite 32: Grundeinstellung/Werkseinstellung Herstellen

    Störungsbehebung Maßnahmen zur Störungsbehebung (Fortsetzung) Störungen ohne LED-Anzeige Störung Maßnahmen Alle Anzeigen an der Vitocom 300 sind aus. Netzanschluss der Vitocom 300 prüfen. Die Vitocom 300 meldet „Teilnehmer Ausfall“. Prüfen, ob alle LON-Teilnehmer eingeschaltet sind. ■ LON-Verbindungsleitungen prüfen. Prüfen, ob „Notaus“ gedrückt ist. ■...

  • Seite 33: Instandhaltung

    Instandhaltung Regelmäßige Funktionsprüfung Die Funktionsfähigkeit der Meldewege muss in regel- mäßigen Abständen geprüft werden (siehe „Funktions- prüfung“ auf Seite 28). Funktion „Wartung“ Mit dieser Funktion wird die Übertragung von Meldun- gen der Heizungsanlage an den Vitodata Server unter- drückt, z. B. während Wartungsarbeiten an der Hei- zungsanlage.
  • Seite 34 Instandhaltung Funktion „Wartung“ (Fortsetzung)

  • Seite 35: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste)

  • Seite 36: Einzelteilliste

    Einzelteillisten Einzelteilliste 0001 0011 0002 0005 0012 0006 0008 0007 0016 0015 0009 0010 0017 0018 Abb. 13 Typenschild...
  • Seite 37 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil 0001 Vitocom 300 0002 Steckernetzteil 0005 Erweiterungsmodul EM301 (Zubehör) 0006 Kommunikationsmodul, zum Einbau in die Vitotronic Regelung 0007 LON-Abschlusswiderstand 0008 LAN-Verbindungsleitung 0009 LON-Verbindungsleitung, 7 m 0010 Verbindungsleitung Erweiterungsmodul EM301, Lieferumfang Erweiterungsmodul EM301 0011 Wandgehäuse, 2-reihig (Zubehör) 0012 Wandgehäuse, 3-reihig (Zubehör) 0015...

  • Seite 38: Technische Daten

    Technische Daten Technische Daten Vitocom 300, Typ LAN3 Betriebsspannung 24 V – Nennstrom 710 mA Leistungsaufnahme 17 W Schutzklasse Schutzart IP 20 gemäß EN 60 529 Zulässige Umgebungstemperatur Betrieb 0 bis +50 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Transport 20 bis +85 °C...
  • Seite 39 Technische Daten Technische Daten (Fortsetzung) Unterbrechungsfreie Stromversorgung (USV) Eingangsspannung 24 V – Max. Stromaufnahme 4,7 A Eingangssicherung, eingebaut 7 A (träge, intern) Ausgangsspannung 24 V – Ausgangsstrom Max. Ausgangsstrom Schutzart IP20 Schutzklasse Zulässige Umgebungstemperatur Betrieb 0 bis +40 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Transport...

  • Seite 40: Anhang

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 41: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitocom 300, Typ LAN3 Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS II Angewandte Normen:...
  • Seite 42 Bescheinigungen Libmbus (Fortsetzung) Copyright © 2010-2011, Raditex Control AB. All rights reserved. Disclaimer Redistribution and use in source and binary forms, with or without This software is provided by the modifi cation, are permitted provided copyright holders and contributors "as is"...

  • Seite 43: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Funktionen Abfragen – mit Vitodata 100............10 – Softwarestand............30 – mit Vitodata 300............10 – Störungen..............30 Funktionsprüfung............28 Anlage einrichten........... 12, 27, 28 Funktionsstörung..........31, 32 Anschluss..............15 – Digital-Ausgang..........13, 18 – Digital-Eingänge..........13, 17 Grundanzeige.............24 – Erweiterungsmodul EM301........12 Grundeinstellung............
  • Seite 44 Web-Server..............10 SMS................6 Weiterleiten von Meldungen........10 Störung Werkseinstellung............32 – Heizungsanlage..........24, 31 Störungsanzeige..........31, 33 Gültigkeitshinweis Herstell-Nr.: 7501924 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
