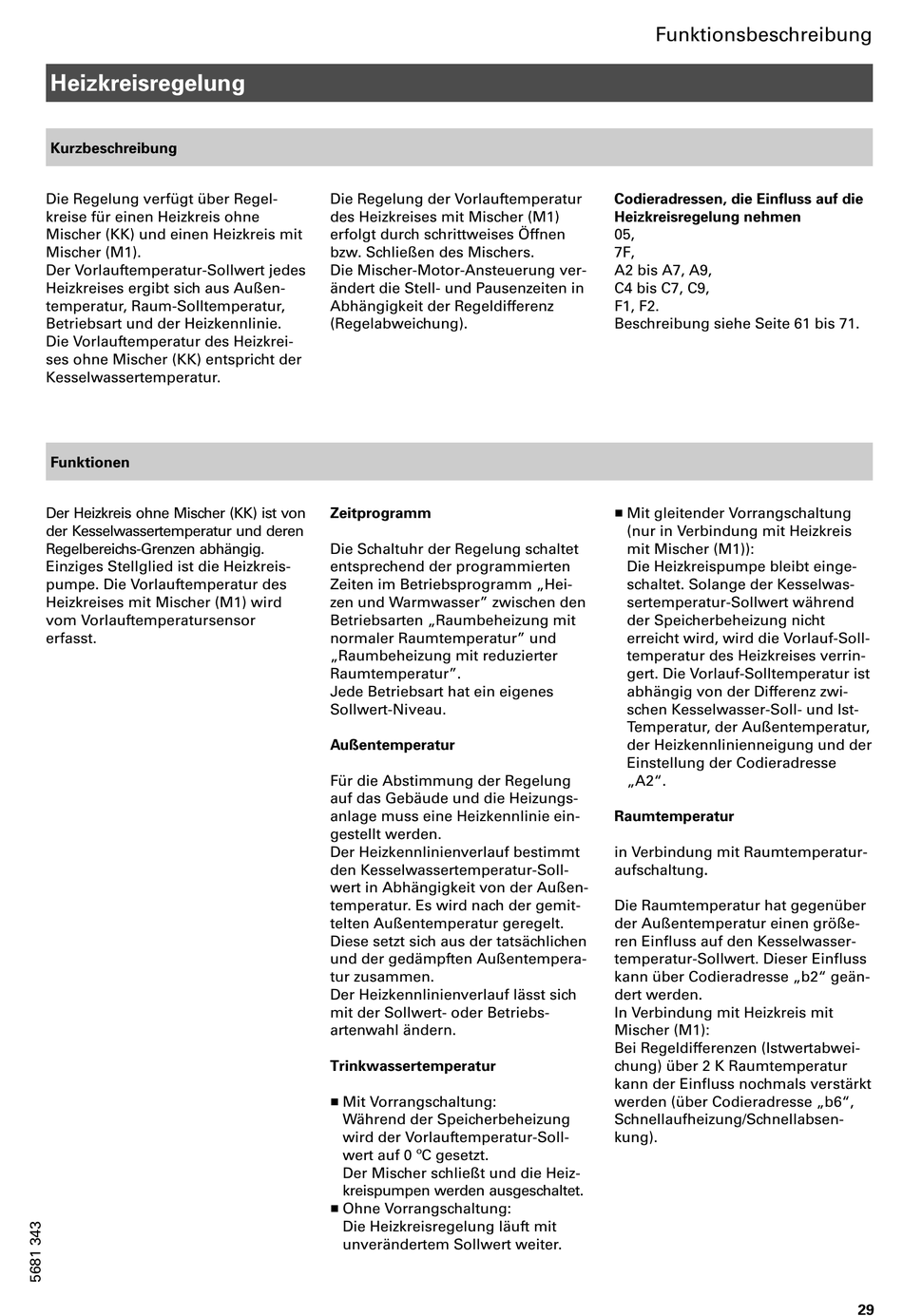

Heizkreisregelung

Kurzbeschreibung
Die Regelung verfügt über Regel
kreise für einen Heizkreis ohne
Mischer (KK) und einen Heizkreis mit
Mischer (M1).
Der Vorlauftemperatur−Sollwert jedes
Heizkreises ergibt sich aus Außen
temperatur, Raum−Solltemperatur,
Betriebsart und der Heizkennlinie.
Die Vorlauftemperatur des Heizkrei
ses ohne Mischer (KK) entspricht der
Kesselwassertemperatur.
Funktionen
Der Heizkreis ohne Mischer (KK) ist von
der Kesselwassertemperatur und deren
Regelbereichs−Grenzen abhängig.
Einziges Stellglied ist die Heizkreis
pumpe. Die Vorlauftemperatur des
Heizkreises mit Mischer (M1) wird
vom Vorlauftemperatursensor
erfasst.
Die Regelung der Vorlauftemperatur
des Heizkreises mit Mischer (M1)
erfolgt durch schrittweises Öffnen
bzw. Schließen des Mischers.
Die Mischer Motor Ansteuerung ver
ändert die Stell und Pausenzeiten in
Abhängigkeit der Regeldifferenz
(Regelabweichung).
Zeitprogramm
Die Schaltuhr der Regelung schaltet
entsprechend der programmierten
Zeiten im Betriebsprogramm Hei
zen und Warmwasser" zwischen den
Betriebsarten Raumbeheizung mit
normaler Raumtemperatur" und
Raumbeheizung mit reduzierter
Raumtemperatur".
Jede Betriebsart hat ein eigenes
Sollwert−Niveau.
Außentemperatur
Für die Abstimmung der Regelung
auf das Gebäude und die Heizungs
anlage muss eine Heizkennlinie ein
gestellt werden.
Der Heizkennlinienverlauf bestimmt
den Kesselwassertemperatur Soll
wert in Abhängigkeit von der Außen
temperatur. Es wird nach der gemit
telten Außentemperatur geregelt.
Diese setzt sich aus der tatsächlichen
und der gedämpften Außentempera
tur zusammen.
Der Heizkennlinienverlauf lässt sich
mit der Sollwert oder Betriebs
artenwahl ändern.
Trinkwassertemperatur
H Mit Vorrangschaltung:
Während der Speicherbeheizung
wird der Vorlauftemperatur Soll
wert auf 0 ºC gesetzt.
Der Mischer schließt und die Heiz
kreispumpen werden ausgeschaltet.
H Ohne Vorrangschaltung:
Die Heizkreisregelung läuft mit
unverändertem Sollwert weiter.
Funktionsbeschreibung
Codieradressen, die Einfluss auf die
Heizkreisregelung nehmen
05,
7F,
A2 bis A7, A9,
C4 bis C7, C9,
F1, F2.
Beschreibung siehe Seite 61 bis 71.
H Mit gleitender Vorrangschaltung
(nur in Verbindung mit Heizkreis
mit Mischer (M1)):
Die Heizkreispumpe bleibt einge
schaltet. Solange der Kesselwas
sertemperatur−Sollwert während
der Speicherbeheizung nicht
erreicht wird, wird die Vorlauf−Soll
temperatur des Heizkreises verrin
gert. Die Vorlauf−Solltemperatur ist
abhängig von der Differenz zwi
schen Kesselwasser−Soll− und Ist−
Temperatur, der Außentemperatur,
der Heizkennlinienneigung und der
Einstellung der Codieradresse
A2.
Raumtemperatur
in Verbindung mit Raumtemperatur−
aufschaltung.
Die Raumtemperatur hat gegenüber
der Außentemperatur einen größe
ren Einfluss auf den Kesselwasser
temperatur Sollwert. Dieser Einfluss
kann über Codieradresse b2 geän
dert werden.
In Verbindung mit Heizkreis mit
Mischer (M1):
Bei Regeldifferenzen (Istwertabwei
chung) über 2 K Raumtemperatur
kann der Einfluss nochmals verstärkt
werden (über Codieradresse b6,
Schnellaufheizung/Schnellabsen
kung).
29
