Montageanleitung
für die Fachkraft

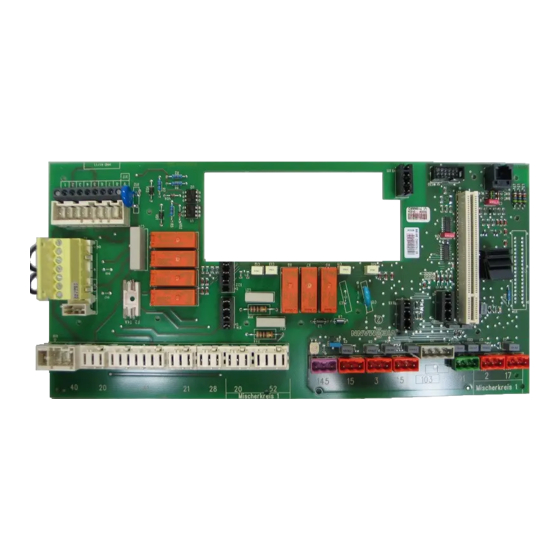

Austausch Grundleiterplatte
Best. Nr. 7823 982
Sicherheitshinweise
¨
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instand
setzung müssen von autorisierten
Fachkräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z. B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wieder
einschalten sichern.
5851 746
2/2005
Bei Brennstoff Gas den Gasabsperr
hahn schließen und gegen ungewolltes
Öffnen sichern.
Instandsetzungsarbeiten an Bauteilen
mit sicherheitstechnischer Funktion
sind unzulässig.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
