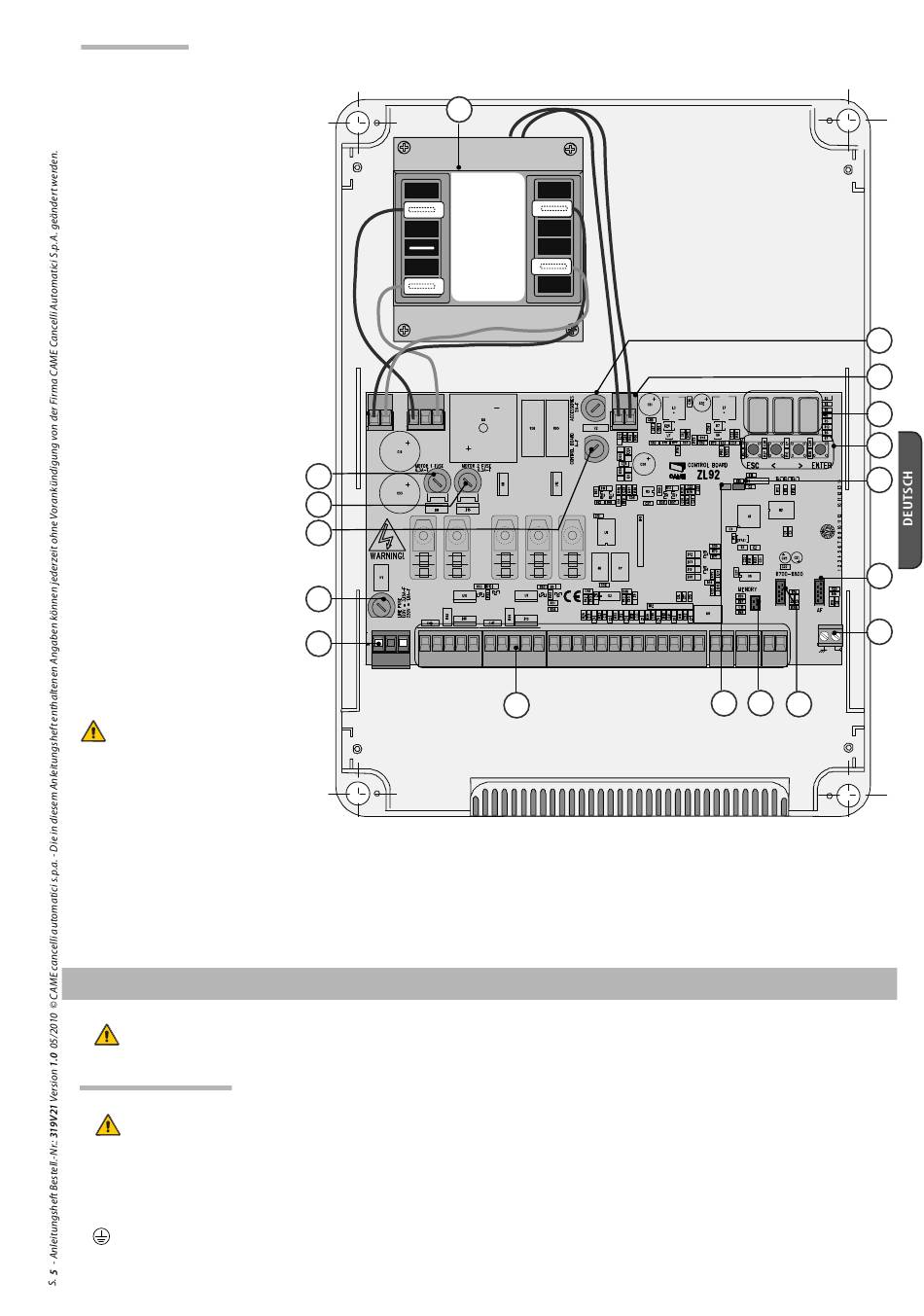

Hauptbestandteile

1 – Trafo
2 – Flinke Steuerung
3 – Flinke Zusatzgeräte
4 – Display
5 – Steckplatz Memory Roll
6 – Steckplatz Funksteckmodul AF
7 – Steckplatz R700 oder R800
8 – Anzeige-Led, keine Einstellung
durchgeführt
9 – Programmier-Taster
10 – Klemmleiste Anschlüsse
11 – Klemmleiste 230V-
Stromversorgung
12 – Flinke Stromlinie
13 – Anzeige-Led Stromversorgung ok
14 – Flinke Motor 1
15 – Flinke Motor 2
16 – Klemmleiste Antenne
17 – thermische Klemmleiste
Achtung! Vor Eingriffen an der
Schalttafel Stromzufuhr unterbrechen
und Batterien entfernen.

Montage

Die Montage muss von erfahrenem Fachpersonal unter Einhaltung der geltenden Vorschriften durchgeführt werden.

Vorhergehende Kontrollen

Vor der Montage sind folgende Kontrollen vorzunehmen:
• Überprüfen, dass die Schalttafel sicher angebracht wird, dass die Grundlage solide ist und dass sie mit geeignetem Material (Schrauben, Dübel usw.)
befestigt wird.
• Einen geeigneten ganzpoligen Trennschalter mit einem Mindestabstand von 3 mm zwischen den Kontakten zur Unterbrechung der Stromversorgung
vorsehen.
• Überprüfen, dass etwaige Kabelverbindungen im Inneren des Gehäuses (für die Kontinuität des Sicherheitsnetzes) im Vergleich zu den anderen
internen Leitungen über eine zusätzliche Isolierung verfügen.
• Angemessene Rohrleitungen und Rillen für die Stromkabel zum Schutz vor mechanischen Schäden verwenden.
1
26V
17V
0V
14
15
2
12
11
230V
0
10
3
17
4
9
8
6
16
13 5
7
