CAME Z Serie Bedienungsanleitung

CANCELLI AU TO MA TI CI
ITA LIA NO

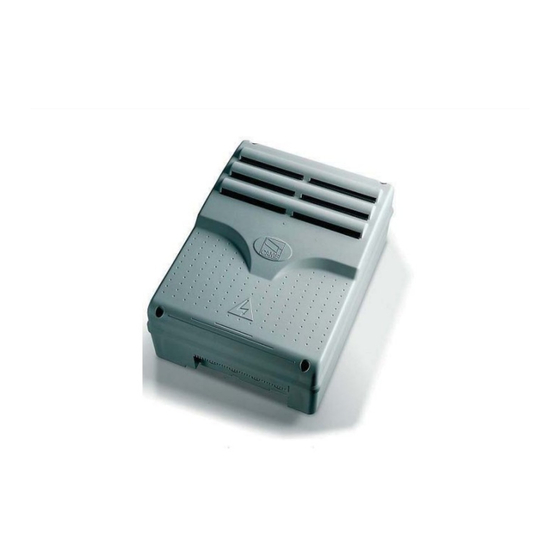

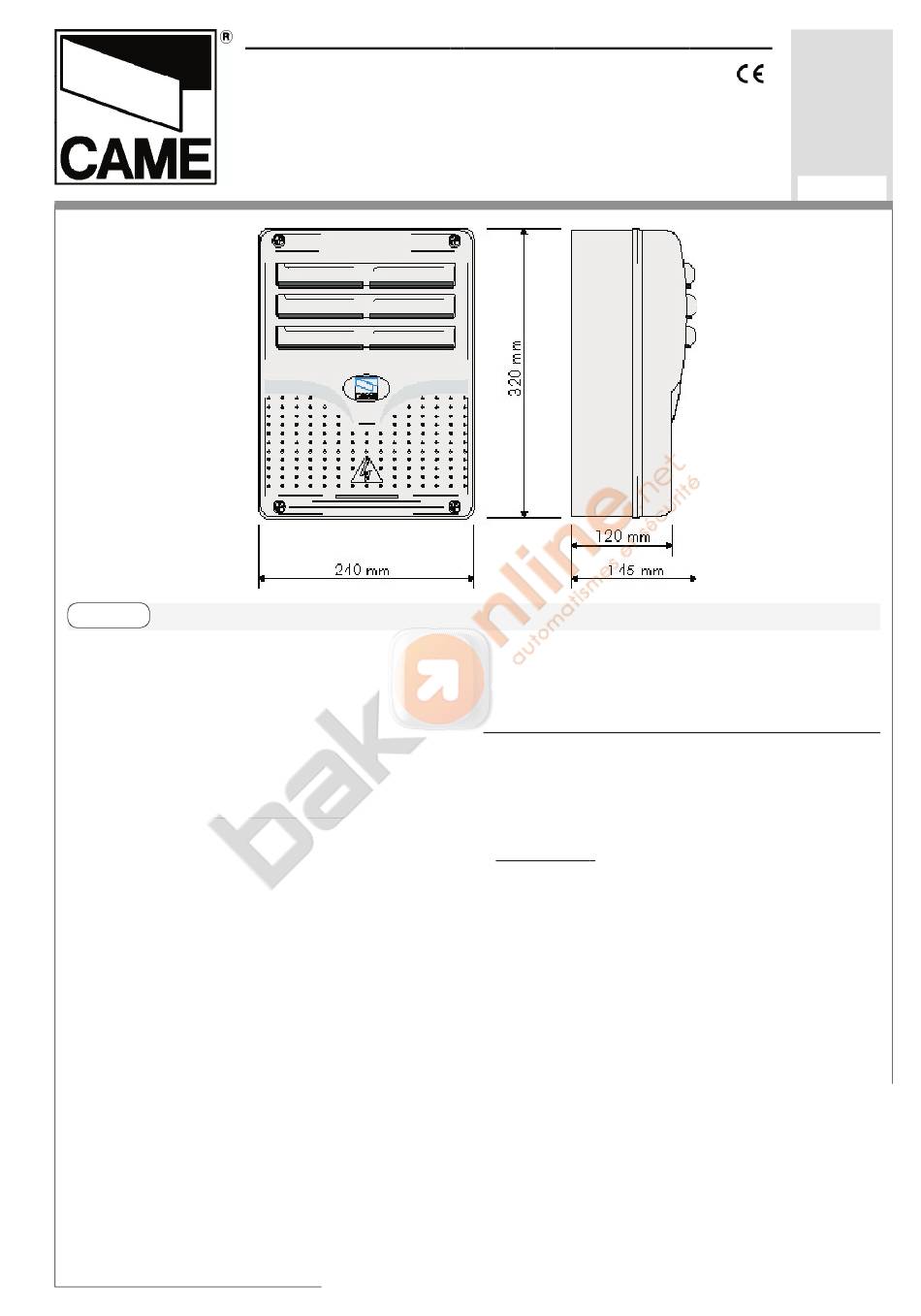

Descrizione quadro comando
Quadro elettrico per motoriduttori a 24V con
ali men ta zio ne 230V mo no fa se; fre quen za
50÷60 Hz.
Adatto al comando di motoriduttori serie
ATI, FERNI,FROG e FAST.
Progettato e costruito interamente dalla
CAME CANCELLI AUTOMATICI S.p.A., ri-
spon de alle vigenti norme di sicurezza, con
grado di pro te zio ne IP 54. Scatola in ABS,
dotata di presa per il riciclo d'aria. Ga ran ti to
24 mesi salvo manomissioni.
Il quadro comando va alimentato con la
ten sio ne di 230V sui morsetti L1 ed L2 ed
è protetto in in gres so con
fusibile di linea da 3.15A.
I dispositivi di comando
sono a bassa tensione
e protetti con fusibile da
315mA. La potenza com-
ples si va degli ac ces so ri a
Z | Z | Z
SERIE SERIE SERIES
QUADRO COMANDO
CONTROL PANEL
ARMOIRE DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO
CARATTERISTICHE GE NE RA LI
http://www.bakonline.net/
| | Z | Z |
SÉRIE SÉRIE BAUREIHE BAUREIHE
ZL19
24V, protetti da fusibile a 3.15A, non deve
su pe ra re i 40W.
Sicurezza
Le fotocellule possono essere col le ga te e
pre di spo ste per:
- Riapertura Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante
la fase di chiusura del cancello, provocano
l'inversione di marcia fino alla completa
apertura;
Z | Z | Z
SERIE
Documentazione
Tecnica
M43
rev.
09/2004
©
CANCELLI
AUTOMATICI
319M43
3.0
CAME
