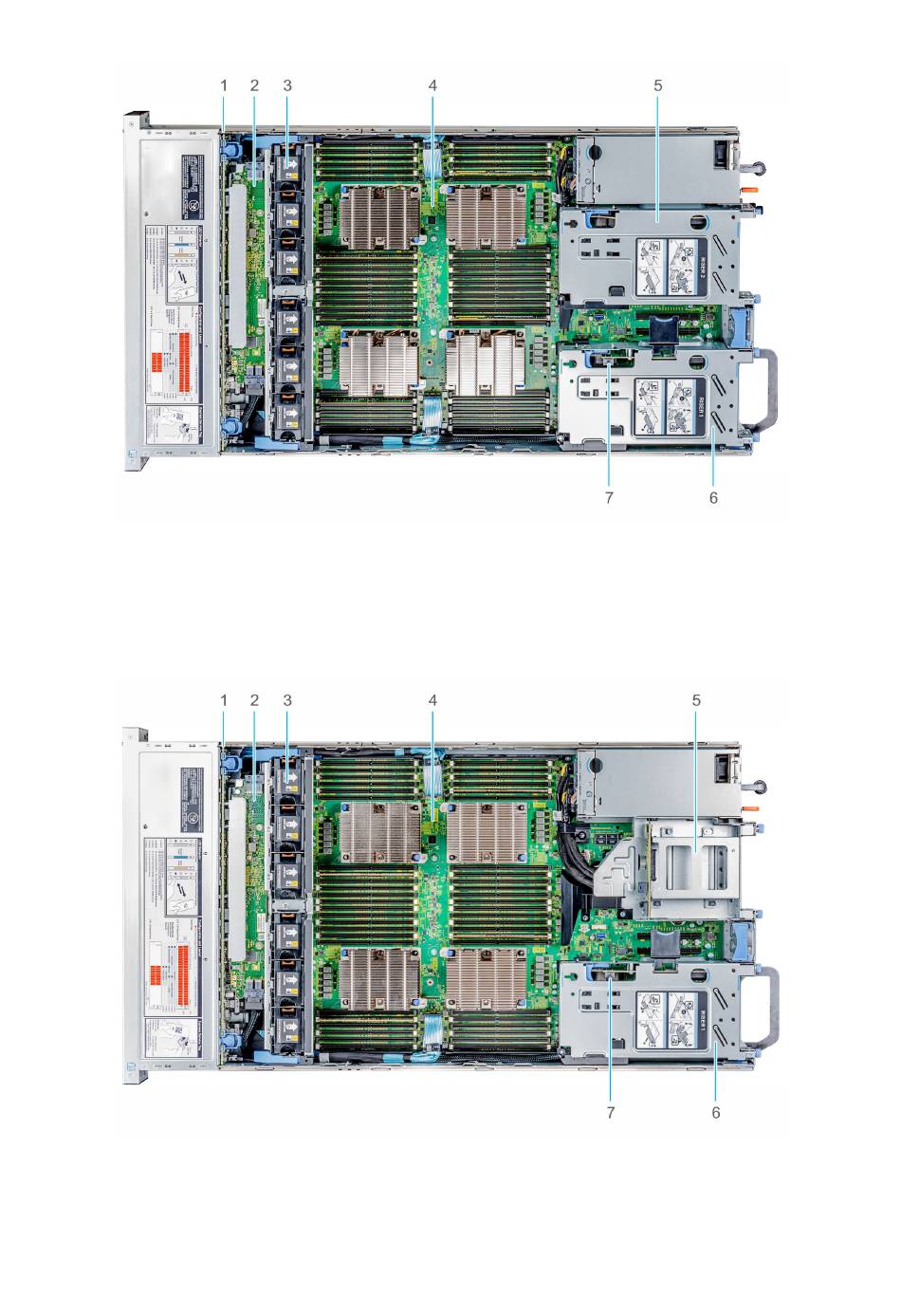

Abbildung 8. Das Systeminnere ohne hinteres Laufwerksgehäuse
1. Laufwerkrückwandplatine
3. Kühlungslüfter (6)
5. Erweiterungskarte mit voller Höhe Riser 2
7. Eingriffschalter
Abbildung 9. Das Systeminnere mit hinterem Laufwerksgehäuse
1. Laufwerkrückwandplatine
3. Kühlungslüfter (6)
5. Laufwerksgehäuse (hinten)
14 Übersicht über das System Dell EMC PowerEdge R840
2. SAS-Erweiterungsplatine
4. Systemplatine
6. Erweiterungskarte mit voller Höhe Riser 1
2. SAS-Erweiterungsplatine
4. Systemplatine
6. Erweiterungskarte mit voller Höhe Riser 1
