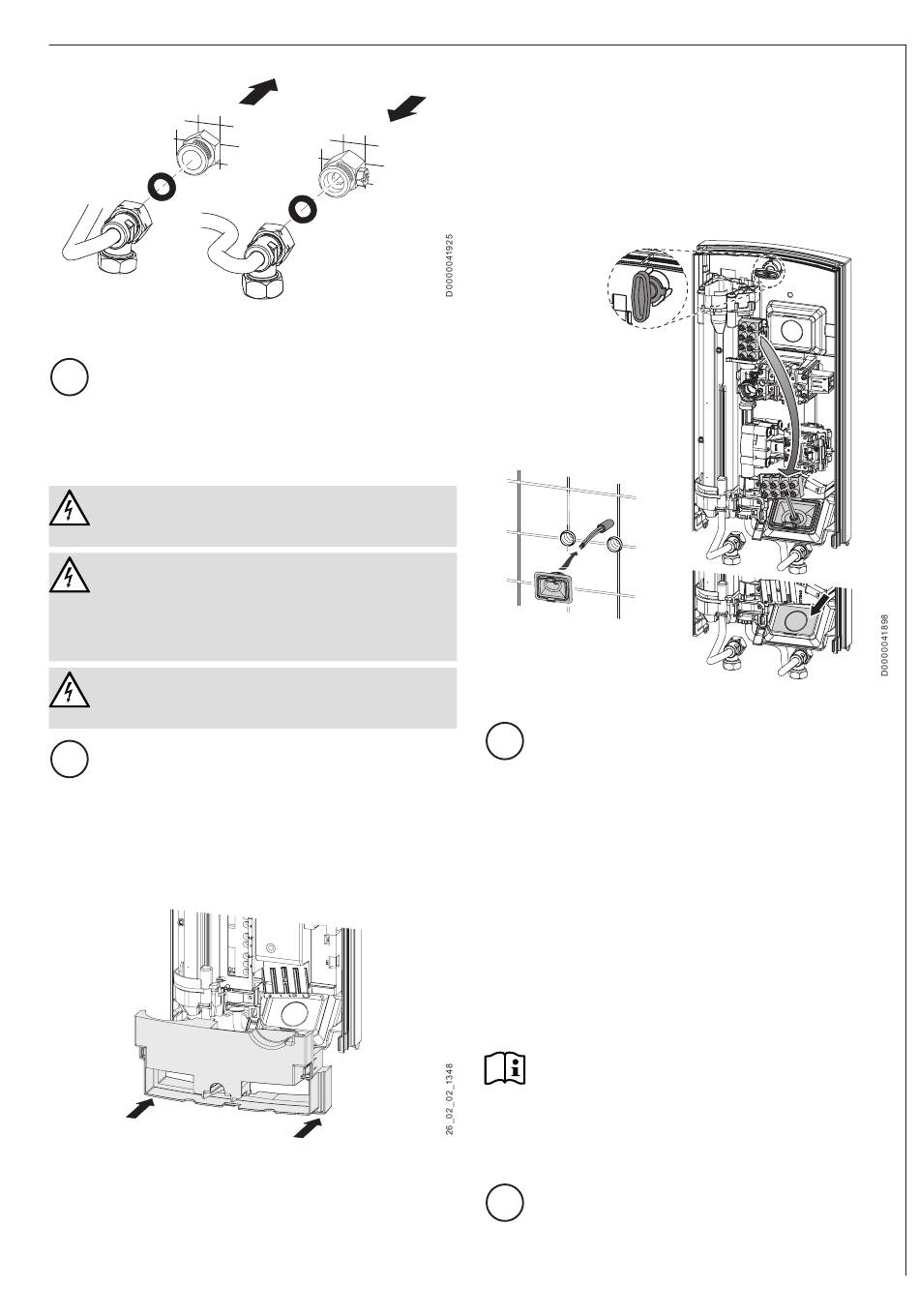

» Schrauben Sie die Wasseranschlussrohre mit den
Flachdichtungen auf die Doppelnippel.
Sachschaden
!
Für die Funktion des Gerätes muss das Sieb einge-
baut sein.
» Prüfen Sie beim Geräteaustausch, ob das Sieb
vorhanden ist (siehe Kapitel „Wartung").
Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Instal-
lationsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester
Anschluss in Verbindung mit der herausnehmba-
ren Kabeltülle erlaubt. Das Gerät muss über eine
Trennstrecke von mindestens 3 mm allpolig vom
Netzanschluss getrennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzlei-
ter angeschlossen ist.
Sachschaden
!
Beachten Sie das Typenschild. Die angegebene
Spannung muss mit der Netzspannung überein-
stimmen.
» Schließen Sie das Elektroanschlusskabel an die
Netzanschlussklemme an (siehe Kapitel „Technische
Daten / Elektroschaltplan").
Rückwandunterteil montieren
» Montieren Sie das Rückwandunterteil in die Rück-
wand und rasten Sie das Rückwandunterteil ein.
3
L3 '
4
L2 '
1
L1 '
2
» Richten Sie das montierte Gerät aus, indem Sie den
Befestigungsknebel lösen, den Elektroanschluss und
die Rückwand ausrichten und den Befestigungskne-
bel wieder festdrehen. Liegt die Geräterückwand
nicht an, können Sie das Gerät unten mit zwei zu-
sätzlichen Schrauben befestigen.
10.2 Montage-Alternativen

10.2.1 Elektroanschluss Unterputz unten

» Montieren Sie die Kabeltülle.
Sachschaden
!
Sollten Sie versehentlich ein falsches Loch in die
Rückwand brechen, müssen Sie eine neue Rück-
wand verwenden.
» Brechen Sie die Sollbruchstelle für die Kabeltülle in
der Rückwand aus. Entgraten Sie gegebenenfalls
scharfe Kanten mit einer Feile.
» Versetzen Sie die Netzanschlussklemme im Gerät
von oben nach unten.
» Stecken Sie die Rückwand über den Gewindebolzen
und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe
einer Zange an den Rasthaken in die Rückwand, bis
beide Rasthaken hörbar einrasten.
» Drücken Sie die Rückwand fest an und verriegeln
Sie den Befestigungsknebel durch eine Rechtsdre-
hung um 90°.

10.2.2 Elektroanschluss Aufputz

Hinweis
Bei dieser Anschlussart ändert sich die Schutzart
des Gerätes.
» Ändern Sie das Typenschild. Streichen Sie die
Angabe IP 25 durch und kreuzen Sie das Käst-
chen IP 24 an. Verwenden Sie dafür einen Ku-
gelschreiber.
Sachschaden
!
Sollten Sie versehentlich ein falsches Loch in die
Rückwand brechen, müssen Sie eine neue Rück-
wand verwenden.
Installation
9
