Stückliste:

Menge Bezeichnung

3 Lochblech
3 Lochblech mit 5 Löcher (für Kurbel)
2 Winkellochstreifen
3 Gewindestangen
30 Muttern
8 Zylinderkopfschrauben
8 Zylinderkopfschrauben
5 Zahnräder
1 Zahnrad
4 Zahnräder
1 Zahnstange
1 Schnecke
3 Kronräder
1 Schnurlaufrad
1 Schnurlaufrad
2 PVC-Laufräder
1 Gummiring
1 Zugfeder
1 Kette
2 Messinghülsen
Die einzelnen Getriebe-Modelle sollen auf einer Vorrichtung montiert werden, welche universell für alle Modelle ver-
wendbar ist.

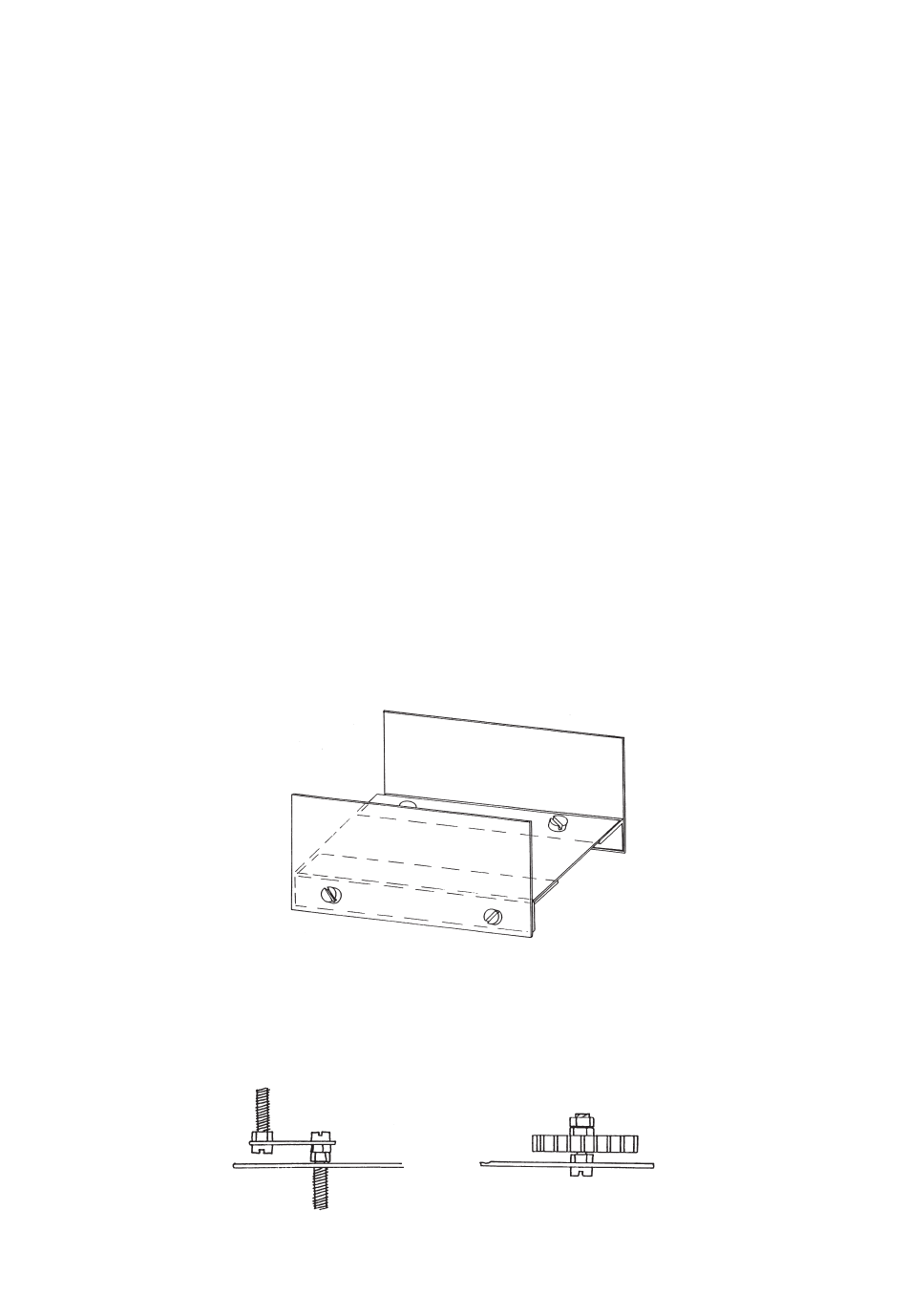

Hierzu werden die drei Lochplatten mit den beiden Lochwinkeln verschraubt (siehe Zeichnung).
Die Löcher der Lochwinkel haben ein anderes "Loch-Raster" als die Lochbleche. Dennoch wird man irgendwo zwei
Löcher finden, die übereinander liegen und hier kann man dann die Schrauben durchstecken. Insgesamt werden
acht Schrauben M3 x 6 mm mit Muttern benötigt.
Zum Antrieb der Modelle wird eine Kurbel verwendet. Diese Kurbel stellt man aus einem Lochstreifen mit 5 Löchern,
zwei Schrauben M3 x 20 mm und insgesamt 3 Muttern her (siehe Zeichnung).
Die fertige Kurbel wird durch ein Loch gesteckt und das entsprechende Rad mittels zweier Muttern daran befestigt
(siehe Zeichnung).
Kurbel
Räder, welche ohne Kurbel an der Lochplatte befestigt werden, müssen sich frei drehen können. Hierzu dreht man
eine Schraube mit Mutter in die Lochplatte und steckt dann das Rad auf die Schraube, eventuell ist eine "Konterung"
mit zwei Muttern erforderlich, damit das Rad nicht herunterrutscht (siehe Zeichnung).
2

Allgemeine Hinweise zum Aufbau der Getriebe

Maße (in mm)
0,7 x 50 x 100, 3 mm-Loch versetzt
aus Streifen 10 x 160, 3 mm-Loch ablängen
100, 4,5 mm-Loch
M3 x 100
M3
M3 x 20
M3 x 6
15, 3 mm-Bohrung
20, 3 mm-Bohrung
40, 3 mm-Bohrung
ø 16,5 , 3 mm-Bohrung
ø 30, 4 mm-Bohrung
ø 15, 4 mm-Bohrung
ø 21,5, 3 mm-Bohrung
ø 50
20
200
4/3 x 8
Lochplatte
Lochwinkel
Rad-Befestigung
