Verwendung in der Technik:
Die bekannteste Anwendung eines Schaltgetriebes ist das Schaltgetriebe in einem Auto. Auch in anderen Maschinen,
wenn unterschiedliche Drehzahlen oder Kräfte gebraucht werden, sind Schaltgetriebe eingebaut. So z.B. bei der
Bohrmaschine mit zwei oder mehreren Gängen. Eine Herabsetzung der Drehzahl bewirkt hier immer eine Erhöhung
der Kraft.
Ein Auto kann aber auch rückwärts fahren, wie wird das erreicht?
Bearbeiten sie die nächsten Arbeitsschritte!
Aus ba u mit RÜ C K WÄ R TS GA NG
Das Zweigang-Getriebe solI mit einem Rückwärtsgang versehen werden.
Hierzu muß man zwei kleine Zahnräder und ein großes Zahnrad nach Zeichnung einbauen.
Zum "Einlegen" des Rückwärtsganges wird die Antriebswelle so verschoben, daß sich das äußere kleine Zahnrad mit
dem äußeren großen Zahnrad im "Eingriff" befindet. Die anderen Zahnräder der Antriebswelle dürfen dabei mit kei-
nem anderen Rad im "Eingriff" sein.
Die Verbindung von Antriebswelle zur Abtriebswelle geschieht über das große äußere Zahnrad, dabei erfolgt auch
die Umkehr der Drehrichtung.
Abschließender Hinweis:
Man kann dieses Getriebemodell (und fast alle anderen) auch mit einem Motor antreiben.
Hierzu steckt man den abgesägten Rest der Schnecke auf die Motorwelle eines Spielzeugmotors und nutzt die
Schnecke mit ihrer hohen Übersetzung ins Langsame zum kraftvollen Antrieb des Getriebe-Modells.

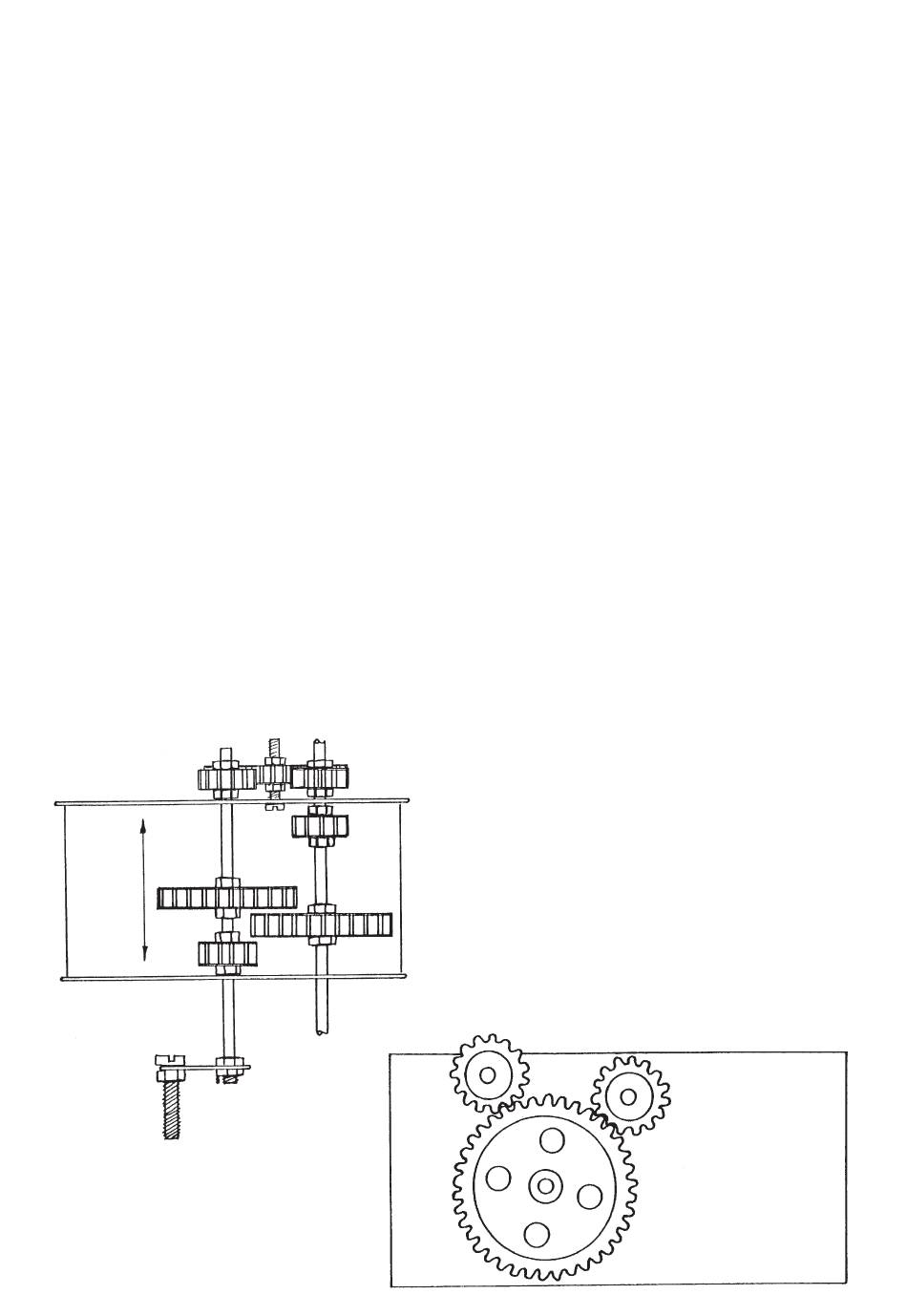

äußere Zahnräder
Ansicht mit den äußeren Zahnrädern
