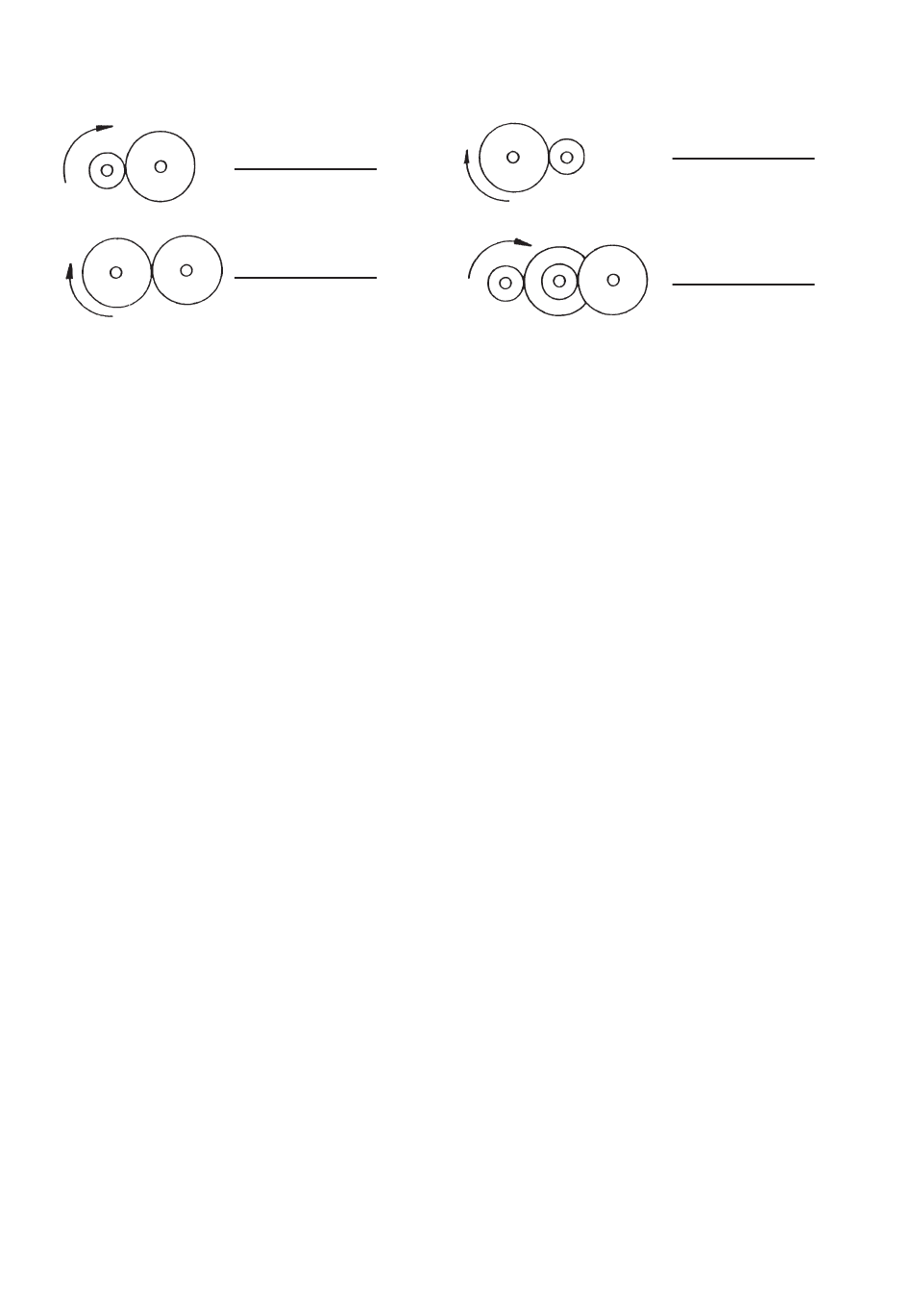

1. Um welche Art von Übersetzung handelt es sich bei den folgenden 4 Beispielen?
2. Wie kann man erreichen, daß bei einem Kettengetriebe die Kette nicht durchhängt?
Nenne zwei Möglichkeiten!
a) Spannrolle
b) durch Verschieben von einem Zahnrad
3. Warum kann bei einem Schneckengetriebe die Schnecke niemals die Abtriebsseite sein?
Weil die Schnecke wie eine Bremse wirkt, wenn sie nicht als Antrieb genutzt wird.
4. Mit einem Zahnradgetriebe wird eine drehende Bewegung in eine lineare Bewegung umgewandelt!
5. Eine Sonderform unter den Getrieben ist das Räder-Getriebe, denn hier wird die Bewegung nicht mit Zahnrädern
oder einer Kette / Riemen, sondern mittels Reibung übertragen.
6. Die Flügel einer Windmühle drehen sich viermal in der Minute. Der angeschlossene Mahlstein aber nur zweimal.
Welche Formel benutzt man? Berechne das Übersetzungsverhältnis.
n 1
4
i = ----- = -- = 2:1
n 2
2
7. Das Antriebszahnrad eines Stirnradgetriebes hat 99 Zähne. Das Abtriebszahnrad hat 33 Zähne.
Welche Formel benutztman? Berechne das Übersetzungsverhältnis.
z 2
33
i = ----- = --- = 1:3
z 1
99
8. Berechne das Übersetzungsverhältnis des Reibradgetriebes eines Plattenspielers.
Durchmesser des Plattentellers 300mm. Durchmesser des Antriebsrades 4mm.
Welche Formel benutzt man?
d 2
300
i = ----- = ----- = 75:1
d 1
4
9. Für ein Getriebe mit mehreren Übersetzungsstufen soll das i G berechnet werden!
Stufe 1 hat eine Übersetzung von i = 4:1. Stufe 2 hat eine Übersetzung von i = 8:1. Stufe 3 hat eine Übersetzung
von i = 3:1.
Nach welcher Formel berechnet man i G ?
i G = i 1 x i 2 x i 3 x .... = 4 x 8 x 3 = 96 :1
16
langsam
gleichförmig
Lösung
schnell
langsam
