Da s WIN K EL GE TRIEB E
Hinweise zum Aufbau:

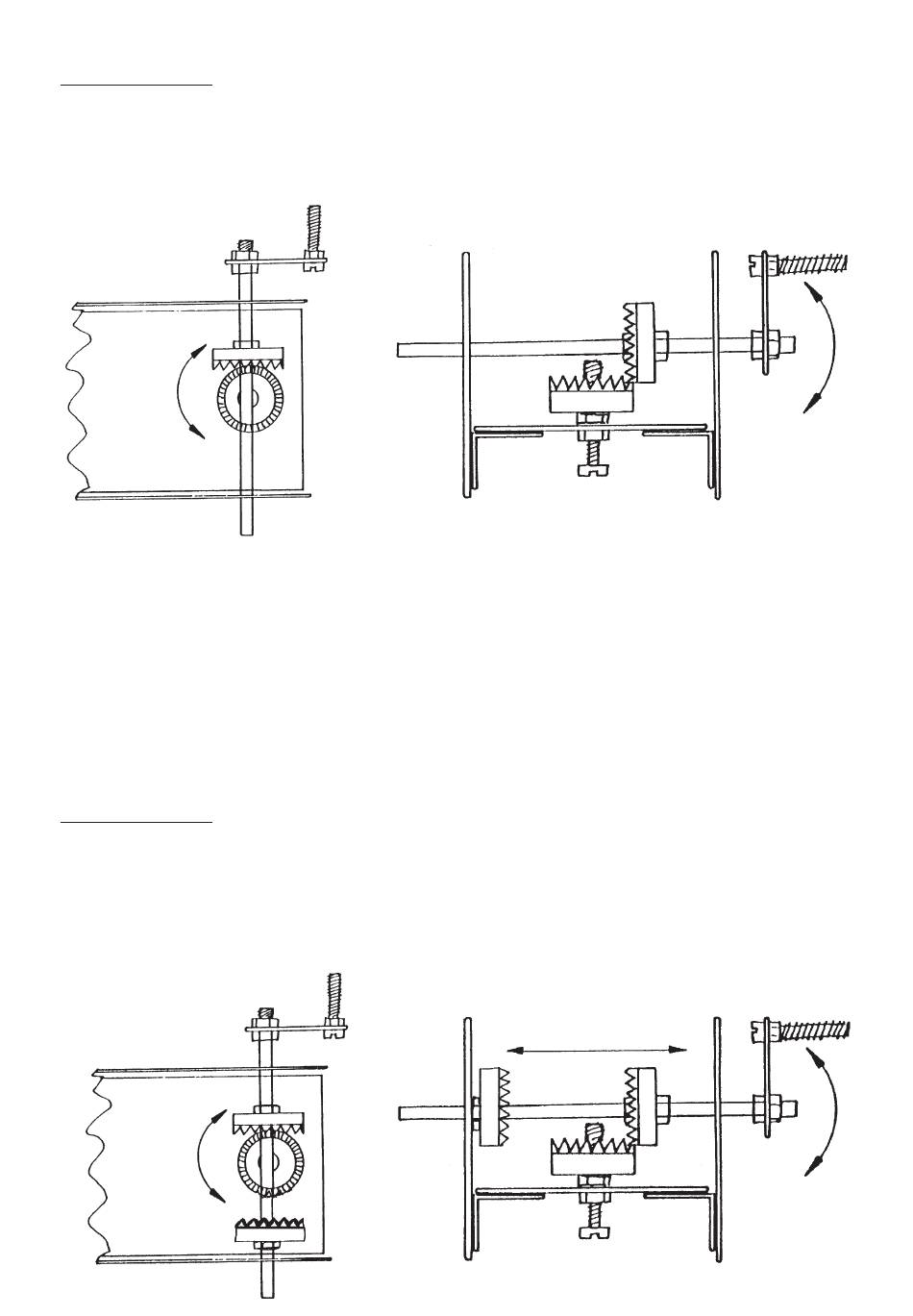

Die Lage der beiden Kronräder kann frei gewählt werden. Die Zeichnung soll dazu ein Anhaltspunkt sein. Die Anbrin-
gung von Kurbel und Rad ist auf dem Blatt "Allgemeine Hinweise zum Aufbau der Getriebe" bereits beschrieben. Das
Kronrad wird auf der Gewindestange mit zwei Muttern befestigt. Das untere Kronrad wird lose auf die Schraube ge-
steckt.
Verwendung in der Technik:
Eigentlich wird die Verwendung eines WINKEL-GETRIEBES schon beim Betrachten der Zeichnung deutlich. Es dient
der Übertragung einer Kraft oder Drehbewegung um einen Winkel von 90°.
In unserem Beispiel bleibt das Übersetzungsverhältnis gleich, weil beide Kronräder gleich groß sind.
Bei verschieden großen Rädern ergibt sich natürlich auch ein anderes Verhältnis.
Bei der Handbohrmaschine (nicht die elektrische) ist die Anwendung eines Winkelgetriebes leicht erkennbar.
Da s WE N D E GE TRIEB E
Hinweise zum Aufbau:
Das Winkelgetriebe soll zum WENDE-GETRIEBE ausgebaut werden.
Hierzu muß ein zweites Kronrad auf die Gewindestange montiert werden (siehe Zeichnung).
Es darf immer nur eines der beiden Kronenräder mit dem mittleren Kronrad im "Eingriff" sein. Wird die Stange nach
rechts verschoben, so ist das linke Rad im Eingriff. Wird die Stange nach links verschoben, so ist das rechte Rad im
Eingriff.
10
