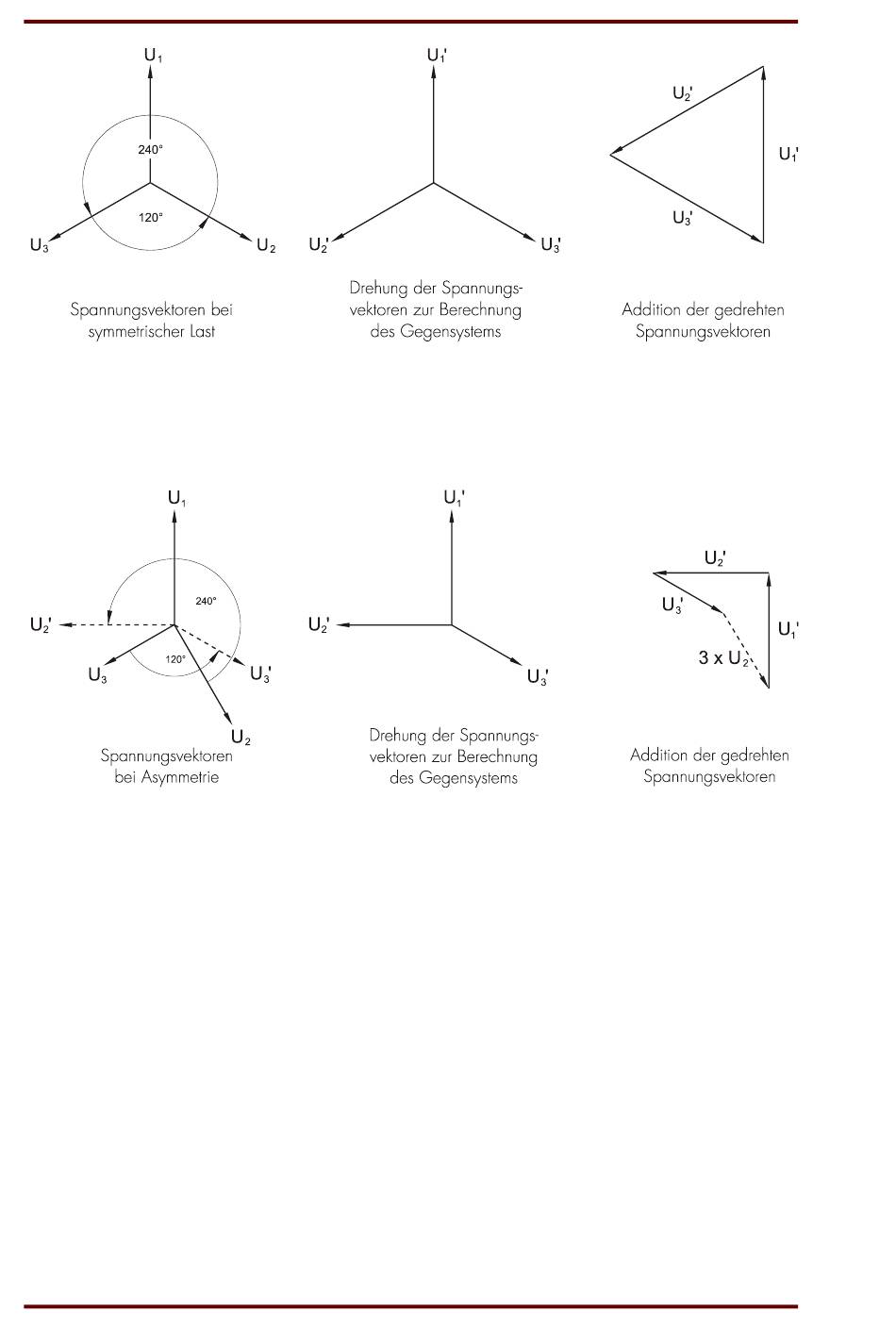

Abbildung 3.1: Symmetrisches Dreiphasensystem
Es entsteht ein Drehfeld mit entgegengesetzter Drehfeldrichtung. Addiert man die Spannungen, so
ist die Summe bei symmetrischen Spannungen und Winkeln gleich Null.
Abbildung 3.2: Asymmetrisches Dreiphasensystem
In Abbildung 3.2 sind die Spannungen eines unsymmetrischen Netzes dargestellt. Das XUA1
errechnet das Gegensystem durch Drehen der Spannungsvektoren und nachfolgender Addition.
Der einzustellende Grenzwert bezieht sich prozentual auf die gewählte Nennspannung Un. Bei
Ausfall einer Phase (und korrekter Winkellage) beträgt die Spannungsasymmetrie U2S ≈ 33 % Un.
