Inhaltszusammenfassung für Horizon Hobby E-flite PT-17

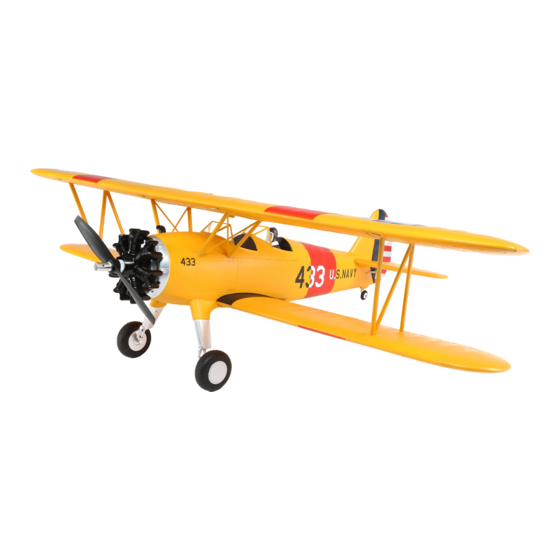

- Seite 1 PT-17 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE ® Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Packungsinhalt Schnellstartanleitung Zum Einstellen Ihres Senders benutzen Sender Setup Sie das Setup Diagramm Hohe Niedrige Geschwindigkeit Geschwindigkeit 21mm 12mm Duale Querruder 21mm 12mm Geschwindigkeiten Höhenruder 16mm 12mm Seitenruder 28mm 22mm 86 mm +/- 3 mm von der Vorderkante des oberen Schwerpunkt (CG) Flügels. -
Seite 4: Safe Select-Technologie
SAFE Select-Technologie ® Die evolutionäre SAFE Select-Technologie bieten ein zusätzliches Schutzniveau, sodass Sie Ihren ersten Flug mit Zuversicht durchführen können. Es ist keine komplexe Senderprogrammierung erforderlich. Einfach den einfachen Bindungsvorgang befolgen, um das SAFE Select-System zu aktivieren. Bei der Aktivierung verhindern die Begrenzungen bei Schräglage und Neigung ein Übersteuern und die automatische Selbstausrichtung erleichtert das Abfangen aus riskanten oder unübersichtlichen Positionen durch das Loslassen der Steuerknüppel. -
Seite 5: Zusammenbau Des Modells
Zusammenbau des Modells Montage des Fahrwerks 1. Die Fahrwerk-Baugruppe (A) in der Tasche am Boden des Rumpfs wie 2 x 10 mm dargestellt montieren. 2. Das Fahrwerk mit den mitgelieferten Schrauben (B) (2 x 10 mm selbstschneidende Senkkopfschrauben) wie dargestellt sichern. In entgegengesetzter Reihenfolge zerlegen. Montage des Höhenleitwerks 1. -
Seite 6: Zusammenbau Des Modells Fortsetzung Montage Der Flügel
Zusammenbau des Modells Fortsetzung Montage der Flügel 4. Die Flügelstreben durch Einführen des gekrümmten Endes in die 1. Den unteren Flügel (Vorderkante zuerst) montieren und den Servostecker Kunststoffbuchsen auf der Oberseite des unteren Flügels montieren. des Flügels mit der Servoverlängerung verbinden. Die Streben ein paar Grad in vertikale Richtung drehen, während gleichzeitig nach unten gedrückt wird, um sie in Position zu bringen. -
Seite 7: Binden Von Sender Und Empfänger/Safe Select Ein- Und Ausschalten
Binden von Sender und Empfänger/SAFE Select ein- und ausschalten Bindungssequenz für das Einschalten von SAFE Select Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX kompatiblen Sender. Eine vollständige Liste der zugelassenen Sender ist unter www.bindnfl y.com zu fi nden. Das Flugzeug verfügt über eine optionale SAFE Select-Funktion, die durch das Binden auf eine nachstehend beschriebene spezifi... -
Seite 8: Schalterbelegung Von Safe Select
Schalterbelegung von SAFE Select Die SAFE Select-Technologie kann einfach jedem offenen Schalter (2 oder 3 Position) Modus 1 und 2 Sender auf dem Sender zugewiesen werden. Diese neue Funktion gibt Ihnen die Flexibilität, die Technologie während des Flugs zu aktivieren oder zu deaktivieren. WICHTIG: Vor dem Zuweisen des gewünschten Schalters sicherstellen, dass der Verfahrweg für diesen Kanal auf 100 % in beide Richtungen eingestellt ist. -
Seite 9: Akkumontage Und Geschwindigkeitsregler-Aktivierung
Akkumontage und Geschwindigkeitsregler-Aktivierung Wahl des Akkus Mit dem Klettband (E) sichern. 6. Die Akkuhalterung einführen, bis sie in ihrer Position einrastet Wir empfehlen den E-fl ite ® 2200 mA 11,1V 6S 30C Li-Po-Akku (EFLB22003S30). Siehe Optionale Teileliste zu anderen empfohlenen Akkus. Wird ein anderer als die 7. -
Seite 10: Schwerpunkt (Cg)
Schwerpunkt (CG) Die CG-Position wird nach von der Vorderkante des Flügels an der Wurzel gemessen. Diese CG-Position wurde mit dem empfohlenen Li-Po-Akku (EFLB22003S300) bestimmt. Tipp: Bestimmen Sie den SP mit dem umgedrehten Flugzeug. 86mm +/- 3mm 86mm +/- 3mm von der Vorderkante des oberen Flügels. -
Seite 11: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen Auf dem Boden scharfe Kurven vermeiden, bis sich das konsultieren. Flugzeug soweit verlangsamt hat, um das Abkratzen der WARNING: Flügelspitzen zu verhindern. Always decrease Reichweitentest des Funksystems throttle at propeller HINWEIS: Steht ein Absturz unmittelbar bevor, Vor dem Flug den Reichweitentest des Funksystems durchführen. -
Seite 12: Nach Dem Flug
Nach dem Flug 1. Den Flug-Akku vom Geschwindigkeitsregler trennen (für die Sicherheit 5. Alle beschädigten Bauteile reparieren oder ersetzen. und die Lebensdauer des Akkus erforderlich). 6. Den Flug-Akku getrennt vom Flugzeug lagern und den Akku-Ladezustand 2. Den Sender ausschalten. überwachen. 3. -
Seite 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Die Steuerungen mit Gashebel und Gastrimmung auf niedrigster Einstellung zu- Gas nicht im Leerlauf und/oder Gastrimmung zu hoch rücksetzen Flugzeug reagiert nicht auf Gas, aber Verfahrweg des Gasservo liegt unter 100 % Sicherstellen, dass Verfahrweg des Gasservos 100 % oder höher ist auf alle anderen Gaskanal ist umgekehrt Gaskanal auf dem Sender umkehren... -
Seite 14: Haftungsbeschränkung
Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum erheblichen Ausmaßes führen. -
Seite 15: Konformitätshinweise Für Die Europäische Union
Konformitätshinweise für die Europäische Union EU Konformitätserklärung Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist. Eine Kopie der Konformität- serklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. Anweisungen zur Entsorgung von Elektro-und Elektronik-Altgeräten für Benutzer in der Europäischen Union Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. - Seite 16 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFL3351 Fuselage Rumpf Fuselage Fusoliera EFL3352 Top Wing Oberer Flügel Aile supérieure Ala superiore EFL3353 Bottom Wing Unterer Flügel Aile inférieure Ala inferiore...
- Seite 17 Optional Parts • Optionale Bauteile • Pièces optionnelles • Pezzi opzionali Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFLA250 Park Flyer Tool Assortment, 5 pc Park Flyer Werkzeugsortiment, 5 teilig Assortiment d'outils park fl yer, 5pc Park Flyer assortimento attrezzi, 5 pc EC3 Connettore femmina x EFLAEC302...
- Seite 18 PT-17 © 2017 Horizon Hobby, LLC. E-fl ite, DSM, DSM2, DSMX, Bind-N-Fly, BNF, Plug-N-Play, AS3X, SAFE, the SAFE logo, ModelMatch, Z-Foam, Passport, Prophet, EC3, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
