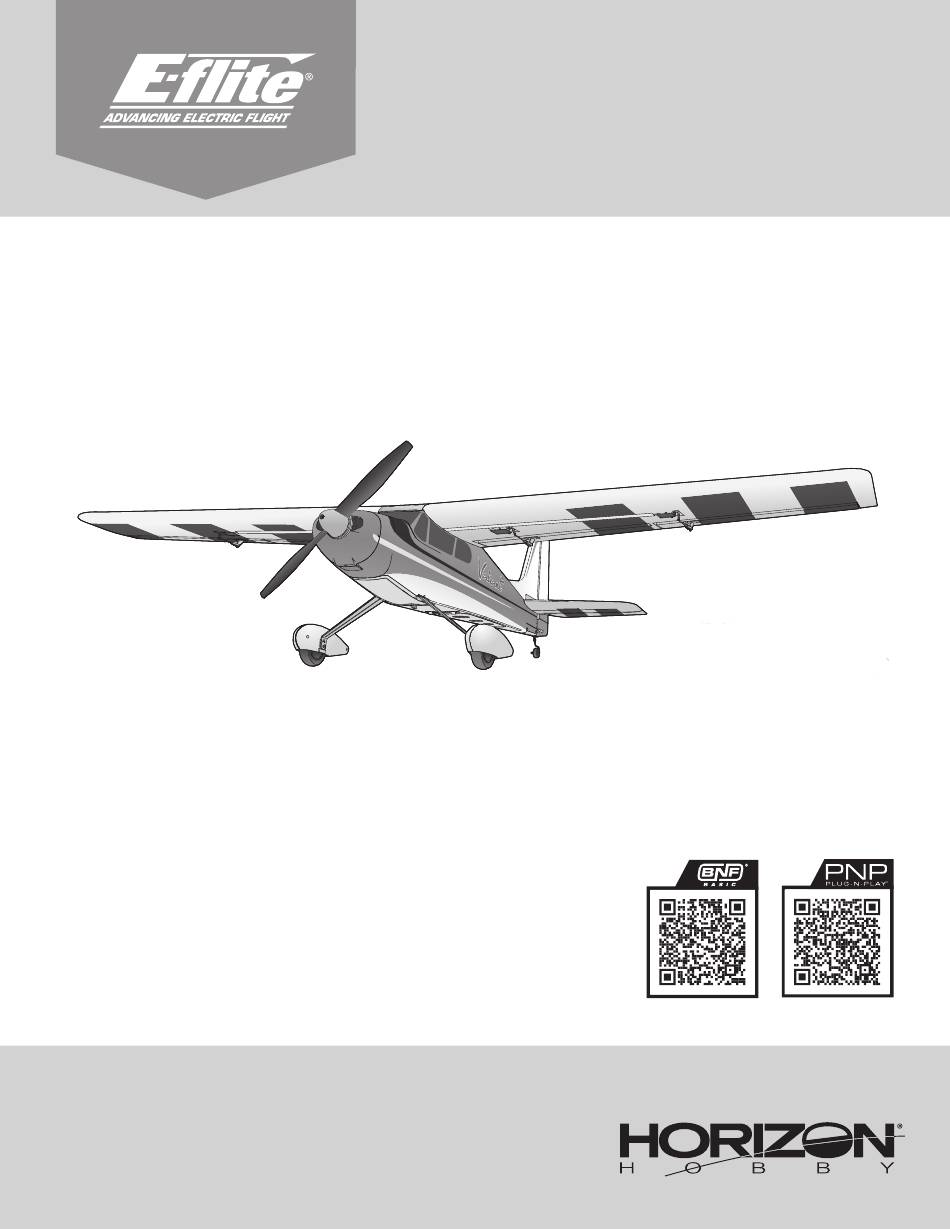

Valiant 1.3m
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes sur
le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
EFL49500
EFL4975
dalla pagina del prodotto per le informazioni manuali più aggiornate.
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Horizon Hobby E-FLITE Valiant 1.3m
Inhaltszusammenfassung für Horizon Hobby E-FLITE Valiant 1.3m
- Seite 1 Valiant 1.3m Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Schnellstartanleitung Zum Einstellen Ihres Senders benutzen Sie das Senderkonfiguration Setup Diagramm Hohe Ge- Niedrige Ge- schwindig- schwindigkeit keit Duale p22 mm p17 mm Querruder q18 mm q14 mm Geschwindigkeiten Höhenruder 25mm 20 mm Seitenruder 38 mm 25mm Klappen-Verfahrweg Start Landung q=14 mm q=28 mm Mischung 3 % Höhenruder 8 % Höhenruder von Klappe zu Sinkflug... -
Seite 4: Safe Select Technologie (Bnf Basic)
SAFE Select Technologie (BNF Basic) Die BNF Basic-Version dieses Flugzeugs ist mit der SAFE Select-Technologie Sendern aktivieren. Wird das Fluggerät bei aktivem SAFE Select gebunden, so ausgestattet, die einen zusätzlichen Schutz während des Flugs bieten kann. Mit kann ein Schalter für den Wechsel zwischen den Modi SAFE Select und AS3X den nachfolgenden Anweisungen das SAFE Select-System aktivieren und ihm zugewiesen werden. -
Seite 5: Zusammenbau Des Modells
Zusammenbau des Modells Montage des Hauptfahrwerks 1. Die Akku-Abdeckung (A) von der Unterseite des Rumpfs entfernen. 2. Das vormontierte Fahrwerk (B) wie abgebildet in den Rumpf schieben. 3. Mit vier 3 mm x 12 mm Blechschrauben mit Unterlegscheiben (C) mithilfe eines Kreuzschlitzschraubendrehers sichern. 4. -
Seite 6: Montage Der Flügel
Zusammenbau des Modells Fortsetzung Montage der Flügel 1. Das 1 große (A) und das 1 kleine (B) Flügelrohr aus Kohlefaser in eine Flügelhälfte schieben und dann die beiden Hälften zusammenführen. 2. Die Stecker der Klappen und des Querruders mit den jeweiligen am Empfänger angeschlossenen (C) Y-Kabeln verbinden. -
Seite 7: Montage Der Schwimmer (Optional)
Montage der Schwimmer (optional) Schwimmer montieren 1. Die 2 Querträger (A) sowie die vordere und hintere Strebe (B) wie abgebildet an einem Schwimmer montieren und mit den 4 mitgelieferten Schrauben (C) sichern. 2. Den anderen Schwimmer an den montierten Streben wie im vorangegangenen Schritt 1 montieren. -
Seite 8: Horn- Und Servoarm-Einstellungen
Ailerons Ailerons Horn- und Servoarm-Einstellungen Flaps Flaps Die Aufstellung auf der rechten Seite zeigt die Werkseinstellungen für die Ruderhörner Servoarme Ruderhörner und Servoarme. Bitte fl iegen Sie das Flugzeug zuerst mit diesen Einstellungen bevor sie Änderungen vornehmen. HINWEIS: Sollten die Ruderausschläge von dem empfohlenen Ausschläge Höhenruder Elevator geändert werden, müssen auch die GAIN Werte des AR631 geändert werden. -
Seite 9: Akkumontage Und Geschwindigkeitsregler-Aktivierung
Akkumontage und Geschwindigkeitsregler-Aktivierung Wahl des Akkus Wir empfehlen den Spektrum ™ 2200 mAh 11,1 V 3S 30C Li-Po-Akku (SPMX22003S30). Siehe Optionale Teileliste zu weiteren empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem Spektrum Li-Po-Akkupack entsprechen, damit er in den Rumpf passt. -
Seite 10: Transmitter And Receiver Binding / Switching On And Off Safe Select
Transmitter and Receiver Binding / Switching ON and OFF SAFE Select Allgemeine Tipps zur Bindung und Failsafe • Der mitgelieferte Sender wurde speziell für den Betrieb • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen dieses Fluggeräts programmiert. Nach dem Austausch des für den Empfänger bei, bis eine neue Bindung erfolgt. -
Seite 11: Safe Select Schalterzuordnung
SAFE Select Schalterzuordnung Sie können die SAFE Select Funktion einfach jedem freien Schalter auf ihrem Sender zuordnen. Mit diesem neuen Feature haben Sie jetzt die Flexibilität die Mode 1 and 2 Transmitters Unterstützung im Flug zu- oder abzuschalten. WICHTIG: Bitte stellen Sie vor der Zuweisung des Schalters sicher, dass der Servoweg für den entsprechenden Kanal auf 100% gestellt ist. -
Seite 12: Trimmung Im Flug
Trimmung im Flug Trimmen Sie das Flugzeug bei Ihrem ersten Flug für Horizontalfl ug mit Gashebel auf 3/4, Klappen und Fahrwerk eingefahren. Um den Geradeausfl ug des Flugzeugs zu verbessern, machen Sie kleine 3 Seconds Trimmkorrekturen mit den Trimmschaltern Ihres Senders. Nach erfolgter Einstellung der Trimmung berühren Sie die Steuerknüppel 3 Sekunden lang nicht. -
Seite 13: Der Schwerpunkt(Cg)
Der Schwerpunkt(CG) 65mm +/- 5mm Der Schwerpunkt wird von der Tragflächenvorderkante an der Flügelwurzel gemessen. Der Schwerpunkt wurde mit dem empfohlenen LiPo Akku von der Tragflächen- (SPMX22003S30) nahezu in der Mitte des Akkufaches eingesetzt. vorderkante nach hinten gemessen. PNP Version Empfängerauswahl und Einbau Der Spektrum AR631-Empfänger wird für dieses Flugzeug empfohlen. -
Seite 14: Nach Dem Fliegen
Nach dem Fliegen Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie Schalten Sie den Sender aus. die Aufl adung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 15: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht) -
Seite 16: Garantieeinschränkungen
Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Garantiezeitraum Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum... -
Seite 17: Kontakt Informationen
2011/65 / EU, RoHS 3-Richtlinie - Änderung 2011/65 / EU-Anhang II Haushaltsabfall ist, sondern in einer entsprechenden Sammelstelle 2015/863 für Elektro- und Elektronik-Altgeräte entsorgt werden muss. EFL Valiant 1.3m PNP (EFL4975);Hiermit erklärt Horizon Hobby, LLC, Eingetragener EU-Hersteller: dass das Gerät den folgenden Richtlinien entspricht: EU-Richtlinie über Horizon Hobby, LLC elektromagnetische Verträglichkeit 2014/30/EU, RoHS 3-Richtlinie - Änderung... -
