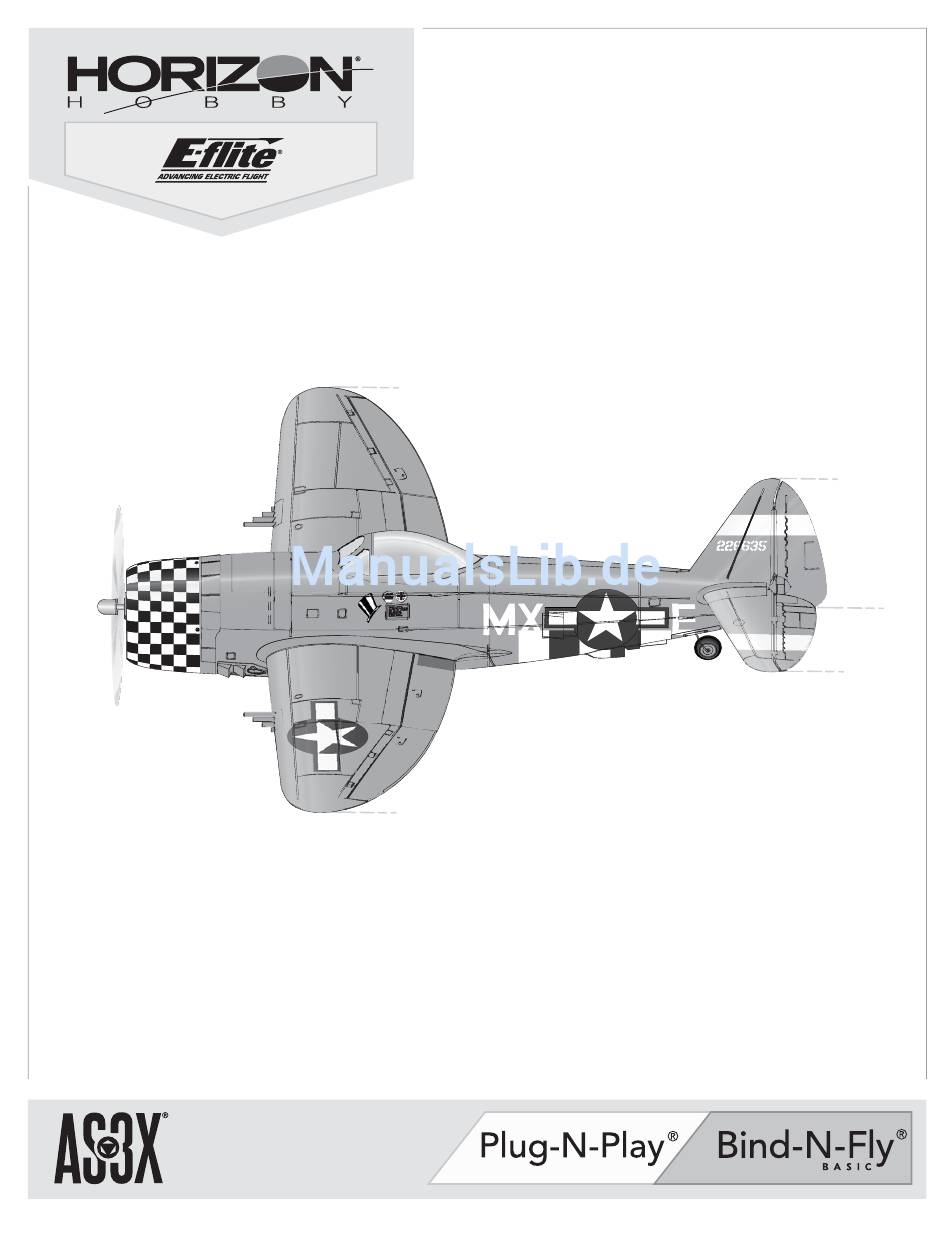

  • Seite 1 P-47 Thunderbolt Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni www.modellmarkt24.ch www.modellmarkt24.ch...

  • Seite 2: Begriffserklärung

    Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung.

  • Seite 3: Inhaltsverzeichnis

    Lieferumfang Quick Start Information Programmieren Sie ihren Sender nach der Senderein- Tabelle stellungen Hi Rate Low Rate =11mm =07mm =11mm =07mm Querr. =12mm =8mm =12mm =8mm Höhenr. Dual Rates =20mm =15mm =20mm =15mm Seitenr. Full Takeoff =25mm =15mm Klappen 60mm von der Vorderkante der Tragfl äche Schwer- nach hinten gemessen.

  • Seite 4: Vor Dem Fliegen

    Vor dem Fliegen Entnehmen und überprüfen Sie den Lieferumfang. 10 Prüfen Sie die Funktion des Einziehfahrwerkes. Lesen Sie bitte diese Anleitung sorgfältig. 11 Prüfen Sie die Funktion der Klappen. Laden Sie den Flugakku. 12 Führen Sie mit dem Sender einen Steuerrichtungstest durch. Programmieren Sie den Sender nach der Tabelle.

  • Seite 5: Montage Des Modells

    Montage des Modells Montage des Propellers WICHTIG: Wir empfehlen den Propeller erst nachdem die Systemeinstellungen vorgenommen sind zu montieren, um ein mögliches Verletzungsrisiko zu minimieren. 1. Entfernen Sie mit einem Werkzeug dem Spinner (A) vom Mitnehmer (B). 2. Montieren Sie den Propeller mit den Größenangaben (9.8 x 6) nach vorne zeigend.

  • Seite 6: Montage Des Modells; Fortsetzung

    Montage des Modells; Fortsetzung Montage der Tragfl ächen 1. Nehmen Sie die Kabinenhaube vom Rumpf ab. 2. Führen Sie die Kabel der Klappen, Einziehfahrwerk und Querruderservoan- schlüsse (A) durch die Öffnung (B) an der Rumpfunterseite. Tipp: Ziehen Sie falls nötig die Servoanschlüsse mit einer Pinzette oder Spitz- zange in den Rumpf.

  • Seite 7: Montage Des Modells; Fortsetzung

    Montage des Modells; Fortsetzung Montage des optionalen Rumpfschutz Kleben Sie den optionalen Rumpfschutz wie abgebildet mit doppelseitigen Klebeband fest. Wir empfehlen die Montage des Rumpfschutzes wenn Sie ohne Fahrwerk fl iegen. Einstellungen der Ruderhörner und Servoarme Die Aufstellung auf der rechten Seite zeigt die Werkseinstellungen für die Servoarme Ruderhörner Ruderhörner und Servoarme.

  • Seite 8: Pnp Version Empfängerauswahl Und Einbau

    PNP Version Empfängerauswahl und Einbau Für dieses Flugzeug ist der Spektrum A635 Empfänger empfohlen. Sollten Sie sich entscheiden einen anderen Empfänger zu verwenden, stellen Sie bitte sicher, dass Sie einen 6-Kanal Sport Empfänger verwenden. Bitte lesen Sie für den Einbau und Betrieb des Empfängers in der Bedienungsanleitung nach. Einbau (AR636 abgebildet) 1.

  • Seite 9: Einsetzen Des Akkus Und Armieren Den Reglers

    Einsetzen des Akkus und armieren den Reglers Auswahl des Akkus Wir empfehlen den E-fl ite 2200mAh 11.1V 3S 30C Li-Po Akku (EFLB22003S30). Bitte sehen Sie in der Liste mit dem optionalen Zubehör für andere Akkus nach. Sollten Sie einen anderen Akku verwenden der nicht gelistet ist, muß dieser in Gewicht, Kapazität und Abmessungen dem des E-fl...

  • Seite 10: Der Schwerpunkt (Cg)

    Der Schwerpunkt (CG) Der Schwerpunkt wird von der Tragfl ächenvorderkante an der Flügelwur- zel gemessen. Der Schwerpunkt wurde mit dem empfohlenen LiPo Akku (EFLB22003S30) nahezu in der Mitte des Akkufaches eingesetzt. 60mm nach hinten von der Tragfl ächenvorderkante an der Flügelwurzel gemessen.

  • Seite 11: Tipps Zum Fliegen Und Reparieren

    Tipps zum Fliegen und Reparieren Bitte beachten Sie lokale Gesetze und Vorschriften bevor Sie sich einen Platz Lassen Sie das Gas stehen bis das Flugzeug bereit zum Abfangen ist. Halten zum fl iegen suchen. Sie während des Abfangens die Tragfl ächen gerade und das Flugzeug gegen den Wind.

  • Seite 12: Checkliste Nach Dem Fliegen

    Checkliste nach dem Fliegen Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit 5 Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). 6 Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie 2 Schalten Sie den Sender aus. die Aufl adung des Akkus. 3 Entfernen Sie den Flugakku aus dem Flugzeug.

  • Seite 13: Leitfaden Zur Problemlösung

    Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht)

  • Seite 14: Garantieeinschränkungen

    Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Garantiezeitraum Wartung und Reparatur Exklusive Garantie ¬ Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum an Ihren Fachhändler oder direkt an Horizon.

  • Seite 15: Kontakt Informationen

    +49 (0) 4121 2655 100 25337 Elmshorn, Deutschland Konformitätshinweise für die Europäische Union EFL P-47 Thunderbolt BNF Basic (EFL6850) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE und EMC Direktive. EFL P-47 Thunderbolt PNP (EFL6875) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der EMC Direktive.

  • Seite 16: Informazioni Per I Contatti

    Informazioni sulla conformità per l’Unione Europea EFL P-47 Thunderbolt BNF Basic (EFL6850) EU Compliance Statement: Dichiarazione di Conformità EU: Horizon Hobby, LLC con la presente dichiara che il prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti del R&TTE direttiva EMC.

  • Seite 17: Beschreibung

    Protection de fuselage transparente : PKZ5319 Clear Plastic Belly Skid: P-47 Parkzone Rumpfschutz : P-47 Pattino trasparente in plastica: P-47 P-47 Thunderbolt EC3 Connettore femmina x EFLAEC302 EC3 Battery Connector, Female (2) EC3 Akkukabel, Buchse (2) Prise EC3 femelle (2pc)
  • Seite 18 © 2015 Horizon Hobby, LLC. E-fl ite, AS3X, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, Plug-N-Play, Z-Foam, ModelMatch, EC3, Celectra, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
