Owners Manual • Bedienungsanleitung
Manuel de l'utilisateur • Manuale dell'utente
634699
Created: 06/2023

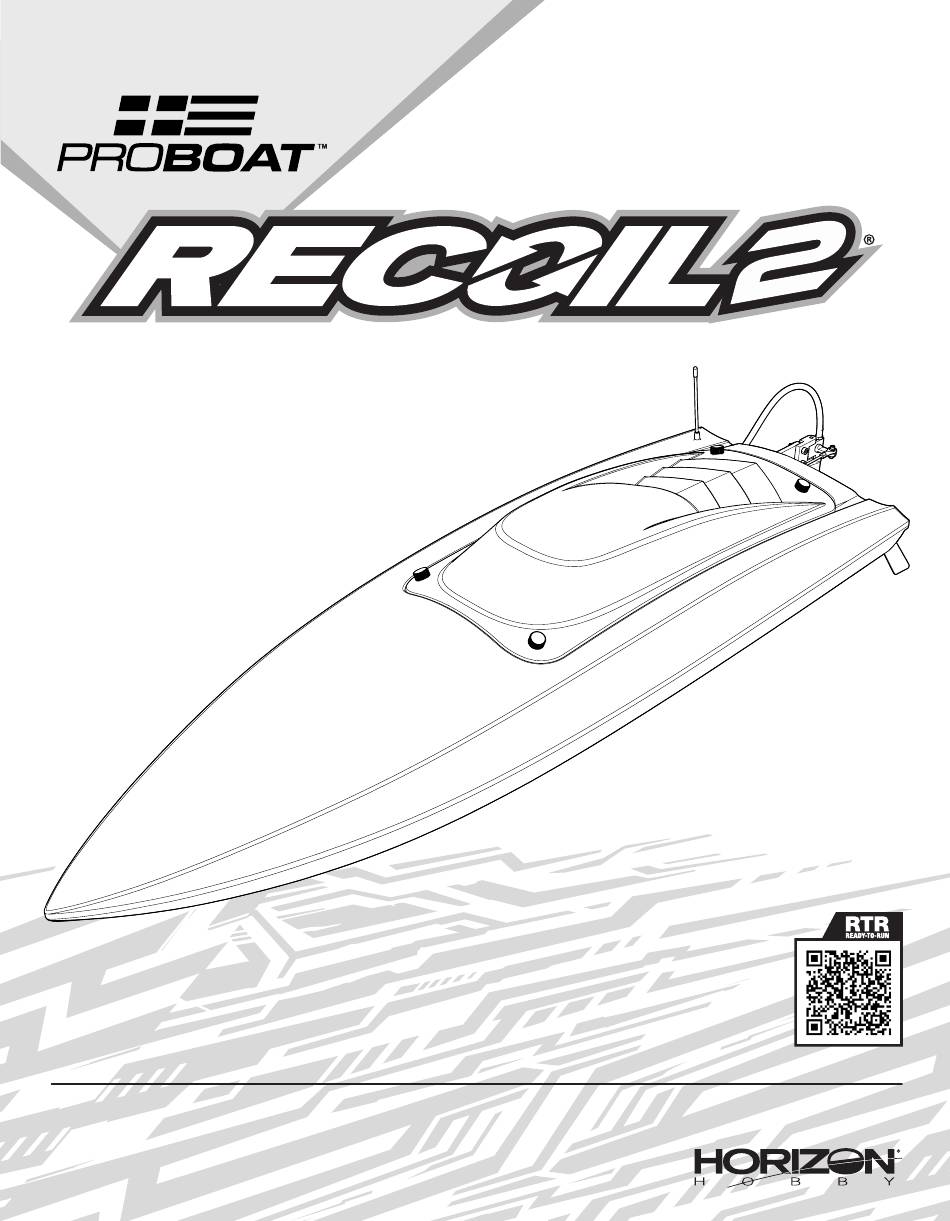

26-INCH SELF-RIGHTING DEEP-V BRUSHLESS, RTR
26-INCH SELF-RIGHTING DEEP-V BRUSHLESS, RTR
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
PRB08041V2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby ProBoat Recoil 2
Inhaltszusammenfassung für Horizon Hobby ProBoat Recoil 2
- Seite 1 26-INCH SELF-RIGHTING DEEP-V BRUSHLESS, RTR 26-INCH SELF-RIGHTING DEEP-V BRUSHLESS, RTR Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Zusätzliche Sicherheitsvorkehrungen Und Warnhinweise
HINWEIS Alle Anweisungen, Garantien und andere Begleitdokumente können von Horizon Hobby, LLC nach eigenem Ermessen geändert werden. Um aktuelle Produktinformationen zu erhalten, besuchen Sie www.horizonhobby.com oder www.towerhobbies.com und klicken Sie auf die Registerkarte Support oder Ressourcen für dieses Produkt. SPEZIELLE BEDEUTUNGEN... -
Seite 3: Allgemeine Sicherheitshinweise
• Versuchen Sie niemals tiefentladene, beschädigte oder nasse • Beenden Sie bei Fehlfunktionen sofort alle Prozesse und Akkus zu laden. kontaktieren Horizon Hobby. • Laden Sie niemals Akkupacks, die aus verschiedenen Zellentypen • Nur wiederaufladbare Akkus wiederholt laden. Das Laden von bestehen. -
Seite 4: Inhaltsverzeichnis
Packungsinhalt • Pro Boat ® Recoil 2 ® V2 26 Zoll langes, selbstaufrichtendes Deep-V/RTR-Boot (PRB08041V2) • Spektrum™ 100A Marine ESC (SPMXME1A) • Spektrum™ SLT 3-CH Einzelprotokoll-Empfänger (SPMSLR300) • Analog-Servo 5,3 kg, 4,826 V, Wasserdicht (PRB18039) • Spektrum™ SLT3 Multi-Programmierter Standard Sender (SPMSLT320) •... -
Seite 5: Sender-Akkus Einsetzen
Sender-Akkus einsetzen Für diesen Sender werden 4 AA-Akkus benötigt. 1. Die Akku-Abdeckung vom Sender entfernen. 2. Die Akkus entsprechend der Abbildung einsetzen. 3. Die Akku-Abdeckung wieder montieren. ACHTUNG: Entfernen Sie niemals Batterien aus dem Sender, während das Modell eingeschaltet ist. Ein Verlust der Kontrolle über das Modell, Schäden oder Verletzungen können auftreten. -
Seite 6: Montage Des Antennenröhrchen
Montage des Antennenröhrchen Führen Sie die Antenne in das Antennenröhrchen wie abgebildet ein. Knicken Sie das Ende der Antenne nicht über den Rand des Röhrchens und setzen dann die Kappe auf. Zur einwandfreien Funktion muß die Antenne nicht ausserhalb des Röhrchens geführt werden. -
Seite 7: Starten
Starten 1. Schalten Sie den Sender ein. 2. Den Akku mit den IC3-Steckern auf dem Empfänger verbinden. 3. Schalten Sie den Reglerschalter ein. 4. Testen Sie die Senderkontrollen mit dem Boot auf dem Ständer. Niederspannungsabschaltung (LVC) Die Werkseinstellung für die Niedrigtrennspannung des Geschwindig- Die Niedrigtrennspannung kann verfrüht aktiviert werden, wenn Sie keitsreglers Ihres Bootes liegt bei 3,2 V pro Zelle. -
Seite 8: Nach Dem Fahren
Nach dem Fahren 1. Den Empfänger AUS schalten. 2. Schalten Sie den Sender aus. 3. Trennen und entfernen Sie den Akku aus dem Boot. TIPP: Nehmen Sie immer vor dem Einlagern die Kabinenhaube ab, da sich sonst durch Restfeuchte Schimmel im Boot bilden kann. 4. - Seite 9 Kühlwassersystem Wenn das Wasser während der Fahrt nicht aus dem rechten WICHTIG: Sicherstellen, dass die Ausgänge der Wasserkühlung Wasserauslass strömt, das Boot sofort anhalten und das Hindernis sicher an der Außenseite des Rumpfs befestigt sind. Falls dies von der Wasserkühlung entfernen. nicht geprüft wird, kann überschüssiges Wasser in den Rumpf eindringen.
-
Seite 10: Ersatzteile
Ersatzteile Optionale Teile Part # Description Part # Description PRB18039 Servo 5,3kg 4,8-6v Wasserdicht Analog DYN4403 GPS Tachometer 2.0 PRB281101 Rumpf & Verdeck, Heatwave DYNM0102 Transparentes, flexibles Bootsband (18M) PRB281102 Wendefinnen & Trimmklappen Propeller, Verbundwerkstoff, 1,6 x 1,6, für PRB282008 3/16-Schaft PRB281103 Montage des Seitenruders... -
Seite 11: Problemlösung
Problemlösung Problem mögliche Ursache Lösung Boot reagiert nicht auf Gas, aber auf andere Gaskanal ist reversiert Reversieren Sie den Gaskanal auf dem Sender Kontrollen Beschädigter Propeller, Welle oder Motor Ersetzen Sie beschädigte Teile Starkes Geräusch oder Vibration Propeller hat eine Unwucht Wuchten oder ersetzen Sie den Propeller Akkuladung ist zu gering Laden Sie den Fahrakku vollständig... -
Seite 12: Garantie Und Service Informationen
Fernsteuerung. mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsi- Garantiezeitraum — Exklusive Garantie Horizon Hobby LLC chtig zu betreiben kann zu Verletzungen von Lebewesen und (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Sachbeschädigungen erheblichen Ausmaßes führen. -
Seite 13: Garantie Und Service Kontaktinformationen
Pro Boat Recoil 2 26-Inch Self-Righting Deep-V 2904 Research Road Brushless Boat, RTR (PRB08041V2) Champaign, IL 61822 USA Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den folgenden Offizieller EU-Importeur: Richtlinien entspricht: EU-Richtlinie über Niederspannung 2014/35/ Horizon Hobby, GmbH EU; EU-Richtlinie über elektromagnetische Verträglichkeit 2014/30/ Hanskampring 9 EU;... -
Seite 14: Explosionszeichnungen
PRB08041V2 Exploded View Explosionszeichnungen Vues éclatées Viste esplose PRB286075 PRB281101: Heatwave PRB281129: Shreddy PRB286078 PRB282085 PRB286077 PRB286077 PRB286082 PRB282082 PRB286099 PRB286078 PRB282082 PRB286076 PRB286079 SPMXME1A PRB18039 PRB282084 PRB281103 PRB286081 SPMX32003S30 PRB281102 PRB281101 PRB286082 PRB286076 PRB281102 PRB281101 PRB286080 PRB286078 SPMXMM1200... - Seite 15 ©2023 Horizon Hobby, LLC. Pro Boat, Recoil 2, SLT3, IC5, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks or registered trademarks are property of their respective owners.
