- Seite 1 Betriebsanleitung Original Betriebsanleitung Dachelementezange DEZ-UNI DEZ-UNI 5510.0034...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................14 Darstellung der Wechselautomatik ......................15 Wartung und Pflege .............................. 16 Wartung ................................ 16 6.1.1 Mechanik ..............................16 Störungsbeseitigung ............................. 17 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 5510.0034... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 20.03.2019................(M. Probst, Geschäftsführer) 5510.0034... -
Seite 5: Allgemeines
4 / 18 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Dachelementezange DEZ-UNI dient ausschließlich zum Greifen, Transportieren und Absetzten sowohl von Greifgütern wie: gebündelten oder umreiften Ton-Dachziegel- bzw. Beton-Dachstein-Pakete und Großpfannen. Mit diesem Gerät können z.B. zwei Riegel liegender Ton-Dachziegel oder drei Riegel Beton-Dachsteine schnell und sicher aufs Dach transportiert werden. - Seite 6 Allgemeines 5 / 18 • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •...
-
Seite 7: Übersicht Und Aufbau

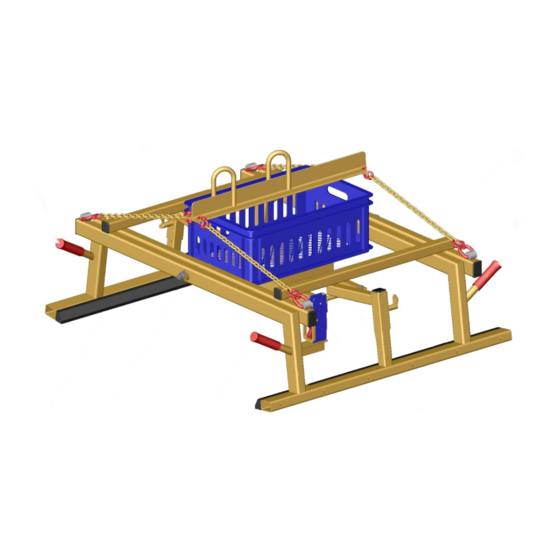

Allgemeines 6 / 18 Übersicht und Aufbau Traverse mit Einhängeösen für Kranhaken an Hebezeug Wechselautomatik zur vollautomatischen Umschaltung von „voll“ auf „leer“ Anhängering Seitenteil Aufhängungskette Handgriff Federriegel Einlagekorb für Sicherheitsschutznetz Höhenverstellung (Rechteckrohr) Gummibacke Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild / Datenblatt zu entnehmen. -
Seite 8: Sicherheit
Sicherheit 7 / 18 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Sicherheitskennzeichnung
Sicherheit 8 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit 9 / 18 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 11: Sicherheit Im Betrieb
Sicherheit 10 / 18 Sicherheit im Betrieb 3.9.1 Allgemein • Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Während des Betriebes ist der Aufenthalt von Personen im Arbeitsbereich verboten! Es sei denn es ist unerlässlich. -
Seite 12: Installation
11 / 18 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 18 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Bedienung
Es dürfen keine mit Greifgütern (Tondachziegel) beladenen Paletten mit dem Gerät (DEZ-UNI) gegriffen werden! • Das Gerät (DEZ-UNI) mit Hilfe des Hebezeugs über der zu greifenden Greifgut postieren und langsam ablassen. • Sobald das Gerät auf dem Greifgut aufliegt entriegelt die Wechselautomatik und das Gerät kann mit dem Greifgut ca. -
Seite 15: Bedienung Für Geräte Mit Wechselautomatik
Bedienung 14 / 18 Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... -
Seite 16: Darstellung Der Wechselautomatik
Bedienung 15 / 18 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 17: Wartung Und Pflege
Wartung und Pflege 16 / 18 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 18: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 19: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 20 (Gripping Range) kg / 1212 ÖW 600 - 1100 mm Eigengewicht / Dead Weight: (Opening Width) kg / 1285 Product Name: Roofing element clamp DEZ-UNI © all rights reserved conform to ISO 16016 Datum Name Benennung Dachelementzange DEZ-uni Erst. 19.7.2002 Hoffmann mit Schutznetz Gepr.
- Seite 21 21600016 20020004 20000240 21070061 36320127 20100019 21070049 20400006 33505972 20020004 36320127 © all rights reserved conform to ISO 16016 Datum Name Benennung Dachelementzange DEZ-uni Erst. 19.7.2002 Hoffmann 21600016 mit Schutznetz Gepr. 14.5.2014 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt 45200047 E55100034 Zust. Urspr. Ers. f.
- Seite 22 A55100034+35 DEZ-UNI(-BIG) 29040028 Nur bei 55100034 Auf beiden Seiten /on both sides 29040056 29040629 auf beiden Seiten / on both sides P 06.03.2018_V0 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 23: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
