OMBOUWINSTRUCTIES
Om het toestel te laten werken op
propaan (G31) , dient het toestel
omgebouwd te worden.
De ombouw moet worden uitgevoerd
door een erkende installateur.
De ombouwset is via hem te bestellen.
Sluit de gastoevoerleiding af voor
aanvang van het ombouwen.
Verwijderen branderunit en
binnenwerk
Om de noodzakelijk onderdelen te
kunnen verwisselen, kan men de
complete branderunit uit het toestel
verwijderen en moet men het
binnenwerk uit de inbouwkast
schuiven. Ga hierbij als volgt te werk.
• Verwijder het glasraam.
• Ontkoppel de gastoevoerleiding.
• Verwijder de vermiculietbak.
• Verwijder de branderbak.
• Verwijder de smoorring! Deze hoeft
niet teruggeplaatst worden.
• Verwijder de branderplaat door de
parkers (15) los te draaien,
(figuur 18a).
• Schuif het binnenwerk uit de
inbouwkast.
OMBOUWINSTRUCTIES
Verwisselen van de
onderdelen
1. Uitlaatstuk (figuur 18b en 18c)
Breek en verwijder de halve cirkel
(23) van het uitlaatstuk (4).
2. Hoodbranderspuitstuk (figuur 18a)
Verwijder met een steeksleutel het
spuitstuk (16) en plaats het nieuwe
spuitstuk.
3. Oxypilot (figuur 18a)
Maak de waakvlamleiding los door
de wartel (17) los te draaien. Maak
de ontstekingskabel los van de
elektrode.
Draai de thermokoppel leiding los
van het gasregelblok.Verwijder de
oxypilot door de 2 schroeven (18)
los te draaien en plaats de nieuwe
oxypilot terug.
Sluit de waakvlamleiding,
ontstekingskabel en thermokoppel
weer aan.
16

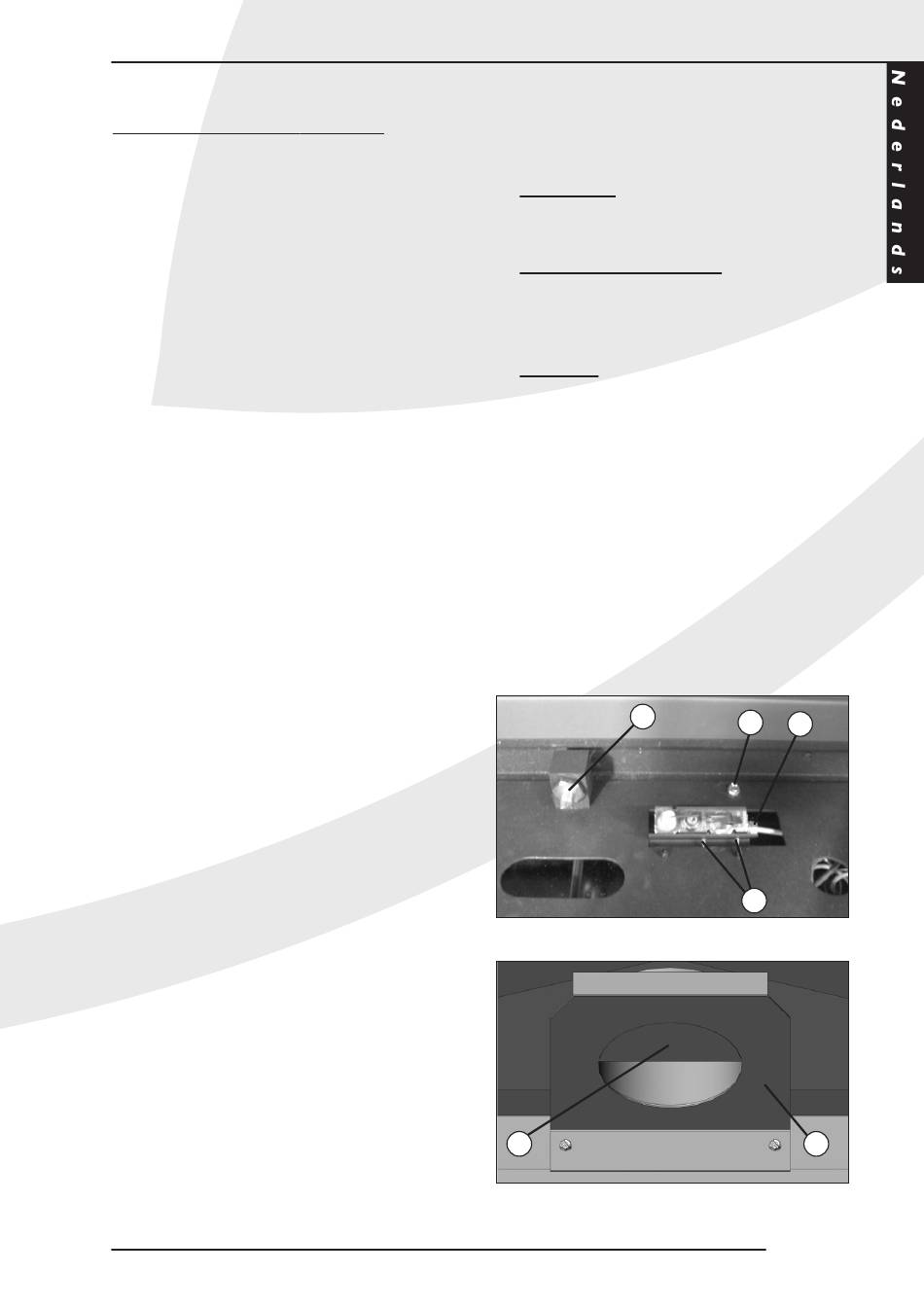

Fig. 18a
23
Fig. 18b
3
15
17
18
4
