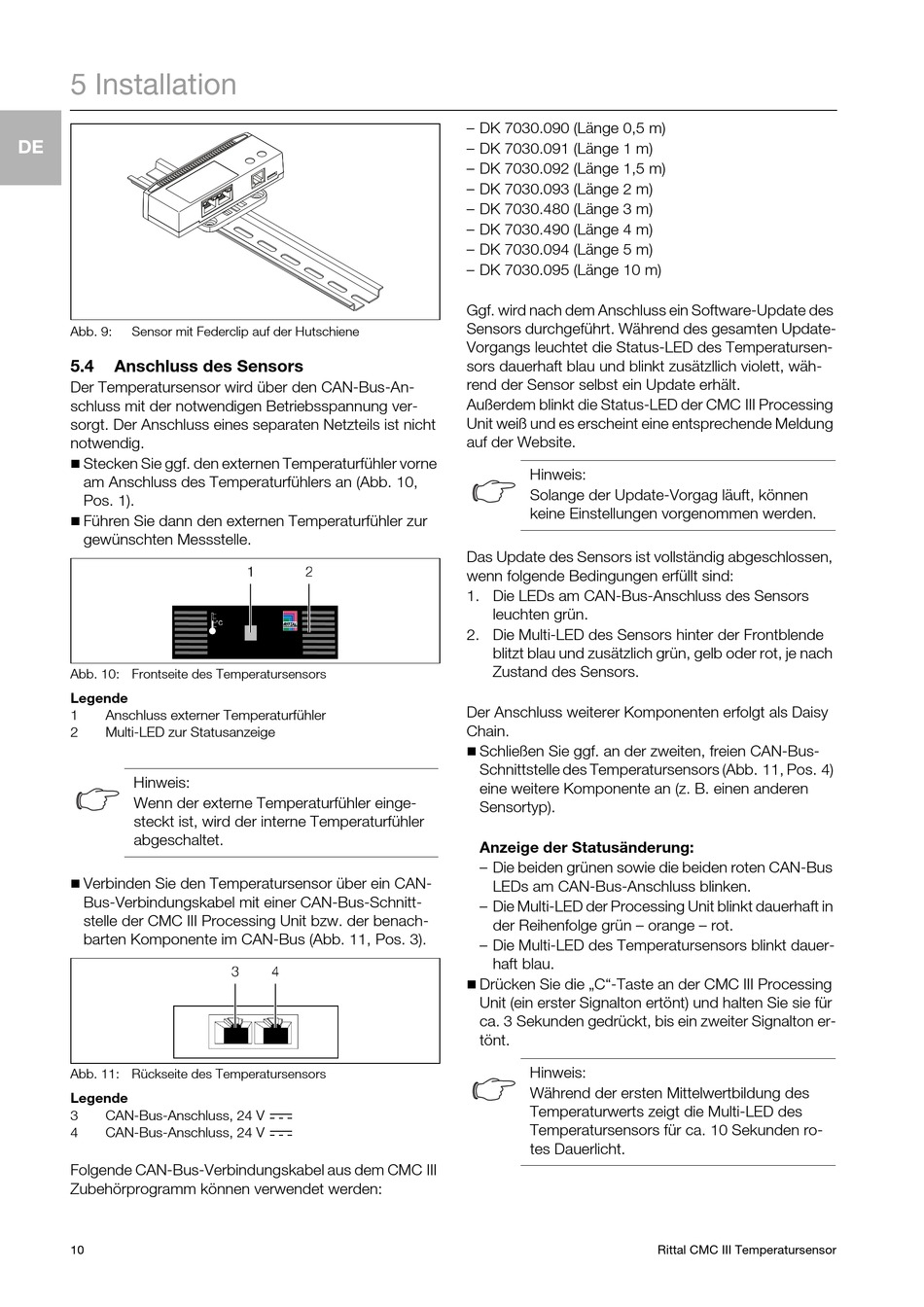

5 Installation
DE
Abb. 9:
Sensor mit Federclip auf der Hutschiene
5.4
Anschluss des Sensors
Der Temperatursensor wird über den CAN-Bus-An-
schluss mit der notwendigen Betriebsspannung ver-
sorgt. Der Anschluss eines separaten Netzteils ist nicht
notwendig.
Stecken Sie ggf. den externen Temperaturfühler vorne
am Anschluss des Temperaturfühlers an (Abb. 10,
Pos. 1).
Führen Sie dann den externen Temperaturfühler zur
gewünschten Messstelle.
Abb. 10: Frontseite des Temperatursensors
Legende
1
Anschluss externer Temperaturfühler
2
Multi-LED zur Statusanzeige
Hinweis:
Wenn der externe Temperaturfühler einge-
steckt ist, wird der interne Temperaturfühler
abgeschaltet.
Verbinden Sie den Temperatursensor über ein CAN-
Bus-Verbindungskabel mit einer CAN-Bus-Schnitt-
stelle der CMC III Processing Unit bzw. der benach-
barten Komponente im CAN-Bus (Abb. 11, Pos. 3).
Abb. 11: Rückseite des Temperatursensors
Legende
3
CAN-Bus-Anschluss, 24 V
4
CAN-Bus-Anschluss, 24 V
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
10
– DK 7030.090 (Länge 0,5 m)
– DK 7030.091 (Länge 1 m)
– DK 7030.092 (Länge 1,5 m)
– DK 7030.093 (Länge 2 m)
– DK 7030.480 (Länge 3 m)
– DK 7030.490 (Länge 4 m)
– DK 7030.094 (Länge 5 m)
– DK 7030.095 (Länge 10 m)
Ggf. wird nach dem Anschluss ein Software-Update des
Sensors durchgeführt. Während des gesamten Update-
Vorgangs leuchtet die Status-LED des Temperatursen-
sors dauerhaft blau und blinkt zusätzllich violett, wäh-
rend der Sensor selbst ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Processing
Unit weiß und es erscheint eine entsprechende Meldung
auf der Website.
Hinweis:
Solange der Update-Vorgag läuft, können
keine Einstellungen vorgenommen werden.
Das Update des Sensors ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss des Sensors
leuchten grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün, gelb oder rot, je nach
Zustand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.
Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle des Temperatursensors (Abb. 11, Pos. 4)
eine weitere Komponente an (z. B. einen anderen
Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – orange – rot.
– Die Multi-LED des Temperatursensors blinkt dauer-
haft blau.
Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton er-
tönt.
Hinweis:
Während der ersten Mittelwertbildung des
Temperaturwerts zeigt die Multi-LED des
Temperatursensors für ca. 10 Sekunden ro-
tes Dauerlicht.
Rittal CMC III Temperatursensor
