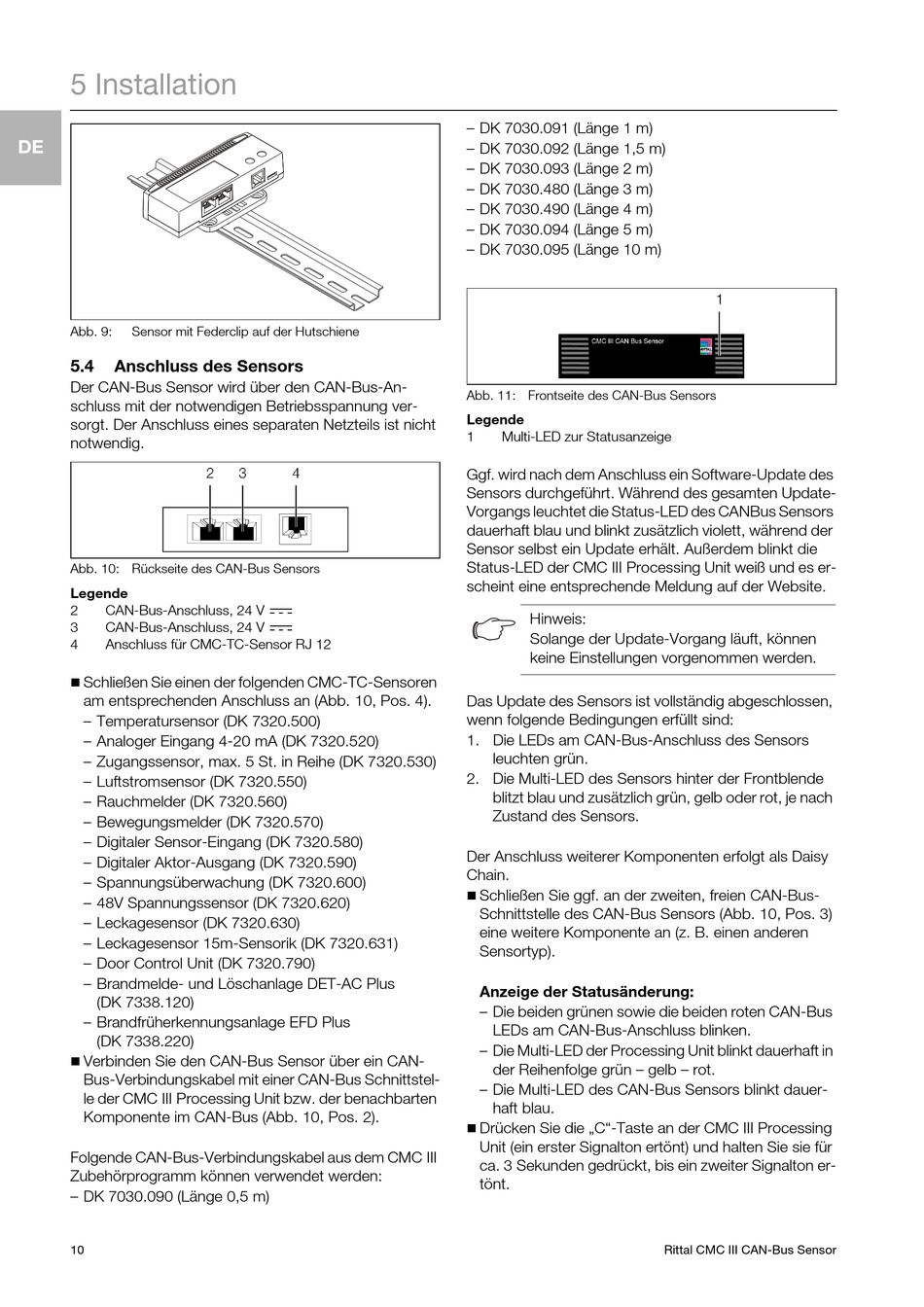

5 Installation
DE
Abb. 9: Sensor mit Federclip auf der Hutschiene
5.4

Anschluss des Sensors

Der CAN-Bus Sensor wird über den CAN-Bus-An-
schluss mit der notwendigen Betriebsspannung ver-
sorgt. Der Anschluss eines separaten Netzteils ist nicht
notwendig.
Abb. 10: Rückseite des CAN-Bus Sensors
Legende
2 CAN-Bus-Anschluss, 24 V
3 CAN-Bus-Anschluss, 24 V
4 Anschluss für CMC-TC-Sensor RJ 12

Schließen Sie einen der folgenden CMC-TC-Sensoren
am entsprechenden Anschluss an (Abb. 10, Pos. 4).
– Temperatursensor (DK 7320.500)
– Analoger Eingang 4-20 mA (DK 7320.520)
– Zugangssensor, max. 5 St. in Reihe (DK 7320.530)
– Luftstromsensor (DK 7320.550)
– Rauchmelder (DK 7320.560)
– Bewegungsmelder (DK 7320.570)
– Digitaler Sensor-Eingang (DK 7320.580)
– Digitaler Aktor-Ausgang (DK 7320.590)
– Spannungsüberwachung (DK 7320.600)
– 48V Spannungssensor (DK 7320.620)
– Leckagesensor (DK 7320.630)
– Leckagesensor 15m-Sensorik (DK 7320.631)
– Door Control Unit (DK 7320.790)
– Brandmelde- und Löschanlage DET-AC Plus
(DK 7338.120)
– Brandfrüherkennungsanlage EFD Plus
(DK 7338.220)

Verbinden Sie den CAN-Bus Sensor über ein CAN-
Bus-Verbindungskabel mit einer CAN-Bus Schnittstel-
le der CMC III Processing Unit bzw. der benachbarten
Komponente im CAN-Bus (Abb. 10, Pos. 2).
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– DK 7030.090 (Länge 0,5 m)
10
– DK 7030.091 (Länge 1 m)
– DK 7030.092 (Länge 1,5 m)
– DK 7030.093 (Länge 2 m)
– DK 7030.480 (Länge 3 m)
– DK 7030.490 (Länge 4 m)
– DK 7030.094 (Länge 5 m)
– DK 7030.095 (Länge 10 m)
Abb. 11: Frontseite des CAN-Bus Sensors
Legende
1 Multi-LED zur Statusanzeige
Ggf. wird nach dem Anschluss ein Software-Update des
Sensors durchgeführt. Während des gesamten Update-
Vorgangs leuchtet die Status-LED des CANBus Sensors
dauerhaft blau und blinkt zusätzlich violett, während der
Sensor selbst ein Update erhält. Außerdem blinkt die
Status-LED der CMC III Processing Unit weiß und es er-
scheint eine entsprechende Meldung auf der Website.
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
Das Update des Sensors ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss des Sensors
leuchten grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün, gelb oder rot, je nach
Zustand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.

Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle des CAN-Bus Sensors (Abb. 10, Pos. 3)
eine weitere Komponente an (z. B. einen anderen
Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft in
der Reihenfolge grün – gelb – rot.
– Die Multi-LED des CAN-Bus Sensors blinkt dauer-
haft blau.

Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton er-
tönt.
