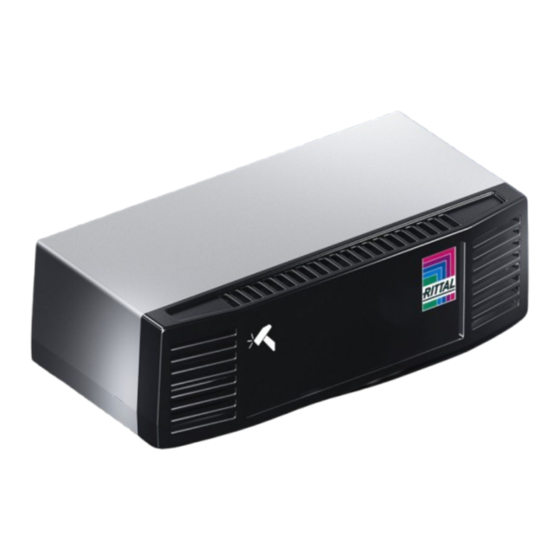

CMC III Vandalismussensor DK 7030.130 Montage-, Installations- und Bedienungsanleitung...
Seite 2
Vielen Dank, dass Sie sich für einen CMC III Vandalis- mussensor (im Folgenden als „Vandalismussensor“ be- zeichnet) aus unserem Hause entschieden haben! Viel Erfolg wünscht Ihnen Ihre Rittal GmbH & Co. KG Rittal GmbH & Co. KG Auf dem Stuetzelberg 35745 Herborn Germany Tel.: +49(0)2772 505-0...
Bedienung über die Website der CMC III Processing Unit ...........11 6.4.1 Device ..............11 6.4.2 gValues .............. 12 Lagerung und Entsorgung ....13 Lagerung ............ 13 Entsorgung ..........13 Technische Daten ......14 Kundendienstadressen ....15 Rittal CMC III Vandalismussensor...
1 Hinweise zur Dokumentation Hinweise zur Dokumentation CE-Kennzeichnung Rittal GmbH & Co. KG bestätigt die Konformität des CMC III Vandalismussensors zur EG-EMV-Richtlinie 2014/30/EU. Eine entsprechende Konformitätserklä- rung wurde ausgestellt. Sie kann auf Anforderung vorge- legt werden. Aufbewahrung der Unterlagen Die Montage-, Installations- und Bedienungsanleitung sowie alle mitgeltenden Unterlagen sind ein integraler Bestandteil des Produkts.
Installation und Betrieb des Sys- tems: – Verwenden Sie im Zusammenhang mit dem Vandalis- mussensor ausschließlich Original-Rittal oder von Rit- tal empfohlene Produkte. – Bitte nehmen Sie an dem Vandalismussensor keine Änderungen vor, die nicht in dieser oder in den mitgel- tenden Montage- und Bedienungsanleitungen be- schrieben sind.
CMC III Processing Unit ver- wendet werden. Eine andere Verwendung ist nicht be- stimmungsgemäß. Lieferumfang – CMC III Vandalismussensor – Beigelegtes Zubehör (Abb. 1) – Installations- und Kurz-Bedienungsanleitung M4x10 5,5x13 Abb. 1: Beigelegtes Zubehör Rittal CMC III Vandalismussensor...
Prüfen Sie das Gerät auf Transportschäden. Hinweis: Schäden und sonstige Mängel, z. B. Unvoll- ständigkeit, sind der Spedition und der Fa. Rittal GmbH & Co. KG unverzüglich schrift- lich mitzuteilen. Entnehmen Sie das Gerät aus der PE-Folie. ...
Lieferumfang beigelegten Halter. durch eine Vierteldrehung des Verbinders an der ge- Knipsen Sie für eine Montage an einem TS IT Schrank wünschten Position im Schaltschrank bzw. IT- die auf der Rückseite überstehenden Nasen am Halter Schrank. Rittal CMC III Vandalismussensor...
Befestigen Sie den Halter inkl. Vandalismussensor Abb. 8: Befestigen des Halters auf dem Federclip durch eine Vierteldrehung des Verbinders an der ge- Rasten Sie den Federclip an der gewünschten Positi- wünschten Position auf dem Systemchassis. on auf der Hutschiene auf. Rittal CMC III Vandalismussensor...
Sensor selbst ein Update erhält. Außerdem blinkt die Status-LED der CMC III Processing Unit weiß und es erscheint eine entsprechende Meldung auf der Website. Hinweis: Solange der Update-Vorgag läuft, können keine Einstellungen vorgenommen werden. Rittal CMC III Vandalismussensor...
Der Vandalismussensor hat den Status Des Weiteren werden noch Parameter angezeigt, die „Alarm“. Detailinformationen zum Vandalismussensor liefern, wie z. B. die Version der Soft- und Hardware des Vandalis- Tab. 2: Blinkcodes der Multi-LED mussensors. Diese Informationen sollten Sie Rittal CMC III Vandalismussensor...
6 Bedienung insbesondere bei Rückfragen an Rittal bereithalten, um eine schnelle Fehlerdiagnose zu ermöglichen. 6.4.2 gValues Auf der Ebene „gValues“ werden Einstellungen zur Be- schleunigung durchgeführt. Parameter Erläuterung DescName Individuelle Beschreibung der gemessenen Beschleunigung. SetPtHigh- Obere Genzbeschleunigung, bei deren Alarm Überschreiten eine Alarmmeldung ausge-...
7 Lagerung und Entsorgung Lagerung und Entsorgung Lagerung Wenn das Gerät über einen längeren Zeitraum nicht im Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu schalten und vor Feuchtigkeit und Staub zu schützen. Entsorgung Da der Vandalismussensor hauptsächlich aus den Be- standteilen „Gehäuse“...
5 %…95 % relative Feuchte, nicht kondensierend Überwachung X-, Y- und Z-Achse Messbereich -7 g…+7 g Messgenauigkeit ±0,5 g Auflösung 0,1 g Schutzart IP 30 nach EN 60 529 Ein- und Ausgänge CAN-Bus (RJ 45) Bedienung/Signale LED-Anzeige OK/Alarm/Netzwerkstatus Tab. 7: Technische Daten Rittal CMC III Vandalismussensor...
9 Kundendienstadressen Kundendienstadressen Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal CMC III Vandalismussensor...
