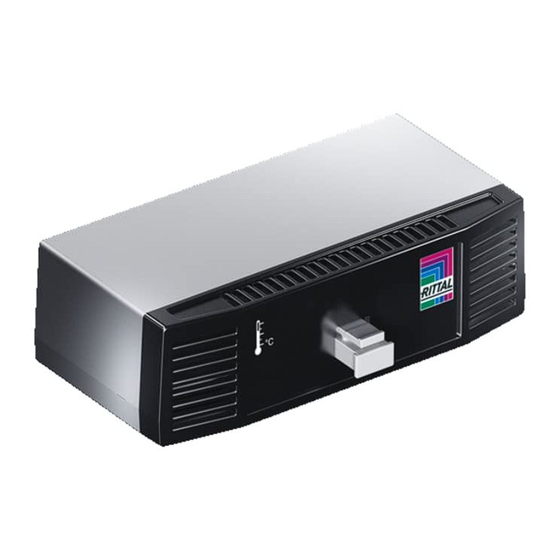

- Seite 1 CMC III Temperatursensor DK 7030.110 Montage-, Installations- und Bedienungsanleitung...
- Seite 2 Vielen Dank, dass Sie sich für einen CMC III Temperatur- sensor (im Folgenden als „Temperatursensor“ bezeich- net) aus unserem Hause entschieden haben! Viel Erfolg wünscht Ihnen Ihre Rittal GmbH & Co. KG Rittal GmbH & Co. KG Auf dem Stuetzelberg 35745 Herborn Germany Tel.: +49(0)2772 505-0...
-
Seite 3: Inhaltsverzeichnis
Bedienung über die Website der CMC III Processing Unit ...........12 6.4.1 Device ..............13 6.4.2 Temperature ............13 Lagerung und Entsorgung ....14 Lagerung ............ 14 Entsorgung ..........14 Technische Daten ......15 Kundendienstadressen ....16 Rittal CMC III Temperatursensor... -
Seite 4: Hinweise Zur Dokumentation
1 Hinweise zur Dokumentation Hinweise zur Dokumentation CE-Kennzeichnung Rittal GmbH & Co. KG bestätigt die Konformität des CMC III Temperatursensors zur EU-EMV-Richtlinie 2014/30/EU. Eine entsprechende Konformitätserklä- rung wurde ausgestellt. Sie kann auf Anforderung vorge- legt werden. Aufbewahrung der Unterlagen Die Montage-, Installations- und Bedienungsanleitung sowie alle mitgeltenden Unterlagen sind ein integraler Bestandteil des Produkts. -
Seite 5: Sicherheitshinweise
Installation und Betrieb des Sys- tems: – Verwenden Sie im Zusammenhang mit dem Tempera- tursensor ausschließlich Original-Rittal oder von Rittal empfohlene Produkte. – Bitte nehmen Sie an dem Temperatursensor keine Än- derungen vor, die nicht in dieser oder in den mitgelten- den Montage- und Bedienungsanleitungen beschrie- ben sind. -
Seite 6: Produktbeschreibung
Schrankes. Er darf nur zusammen mit der CMC III Processing Unit verwendet werden. Eine andere Verwendung ist nicht bestimmungsgemäß. Lieferumfang – CMC III Temperatursensor – Beigelegtes Zubehör (Abb. 1) – Installations- und Kurz-Bedienungsanleitung M4x10 5,5x13 Abb. 1: Beigelegtes Zubehör Rittal CMC III Temperatursensor... -
Seite 7: Transport Und Handhabung
Prüfen Sie das Gerät auf Transportschäden. Hinweis: Schäden und sonstige Mängel, z. B. Unvoll- ständigkeit, sind der Spedition und der Fa. Rittal GmbH & Co. KG unverzüglich schrift- lich mitzuteilen. Entnehmen Sie das Gerät aus der PE-Folie. ... -
Seite 8: Installation
Schrankrahmen Befestigen Sie den Halter inkl. Temperatursensor Die Montage am Rahmen eines IT-Schranks erfolgt mit durch eine Vierteldrehung des Verbinders an der ge- wünschten Position im Schaltschrank bzw. IT- dem im Lieferumfang beigelegten Halter. Schrank. Rittal CMC III Temperatursensor... -
Seite 9: Montage Mit Dem Beigelegten Halter An Einem
Befestigen Sie den Halter inkl. Temperatursensor Abb. 8: Befestigen des Halters auf dem Federclip durch eine Vierteldrehung des Verbinders an der ge- Rasten Sie den Federclip an der gewünschten Positi- wünschten Position auf dem Systemchassis. on auf der Hutschiene auf. Rittal CMC III Temperatursensor... -
Seite 10: Anschluss Des Sensors
Abb. 11: Rückseite des Temperatursensors Während der ersten Mittelwertbildung des Legende Temperaturwerts zeigt die Multi-LED des CAN-Bus-Anschluss, 24 V Temperatursensors für ca. 10 Sekunden ro- CAN-Bus-Anschluss, 24 V tes Dauerlicht. Folgende CAN-Bus-Verbindungskabel aus dem CMC III Zubehörprogramm können verwendet werden: Rittal CMC III Temperatursensor... - Seite 11 5 Installation Hinweis: Eine Auflistung aller Anzeigen der Multi-LED finden Sie im Abschnitt 6.3.1 „Anzeigen der Multi-LED“. Rittal CMC III Temperatursensor...
-
Seite 12: Bedienung
Tab. 1: Dauerlicht der Multi-LED lungen für den Temperatursensor vorgenommen, wie z. B. Grenzwerte für Warn- und Alarmmeldungen. In den folgenden Abschnitten 6.4.1 „Device“ und 6.4.2 „Temperature“ werden jeweils nur die Parameter be- schrieben, für die Sie Änderungen vornehmen können. Rittal CMC III Temperatursensor... -
Seite 13: Device
Des Weiteren werden noch Parameter angezeigt, die Detailinformationen zum Temperatursensor liefern, wie z. B. die Version der Soft- und Hardware des Tempera- tursensors. Diese Informationen sollten Sie insbesonde- re bei Rückfragen an Rittal bereithalten, um eine schnelle Fehlerdiagnose zu ermöglichen. 6.4.2 Temperature Auf der Ebene „Temperature“... -
Seite 14: Lagerung Und Entsorgung
7 Lagerung und Entsorgung Lagerung und Entsorgung Lagerung Wenn das Gerät über einen längeren Zeitraum nicht im Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu schalten und vor Feuchtigkeit und Staub zu schützen. Entsorgung Da der Temperatursensor hauptsächlich aus den Be- standteilen „Gehäuse“... -
Seite 15: Technische Daten
-40 °C…+80 °C Messgenauigkeit Temperatur ±2 K im Bereich 10 °C…40 °C Auflösung Temperatur 0,1 K Schutzart IP 30 nach IEC 60 529 Ein- und Ausgänge CAN-Bus (RJ 45) Bedienung/Signale LED-Anzeige OK/Warnung/Alarm/Netzwerkstatus Tab. 7: Technische Daten Rittal CMC III Temperatursensor... -
Seite 16: Kundendienstadressen
9 Kundendienstadressen Kundendienstadressen Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal CMC III Temperatursensor... - Seite 17 Notizen Rittal CMC III Temperatursensor...
