Schrauben Sie zunächst den Halter auf den Feder-
clip zur Hutschienenmontage.

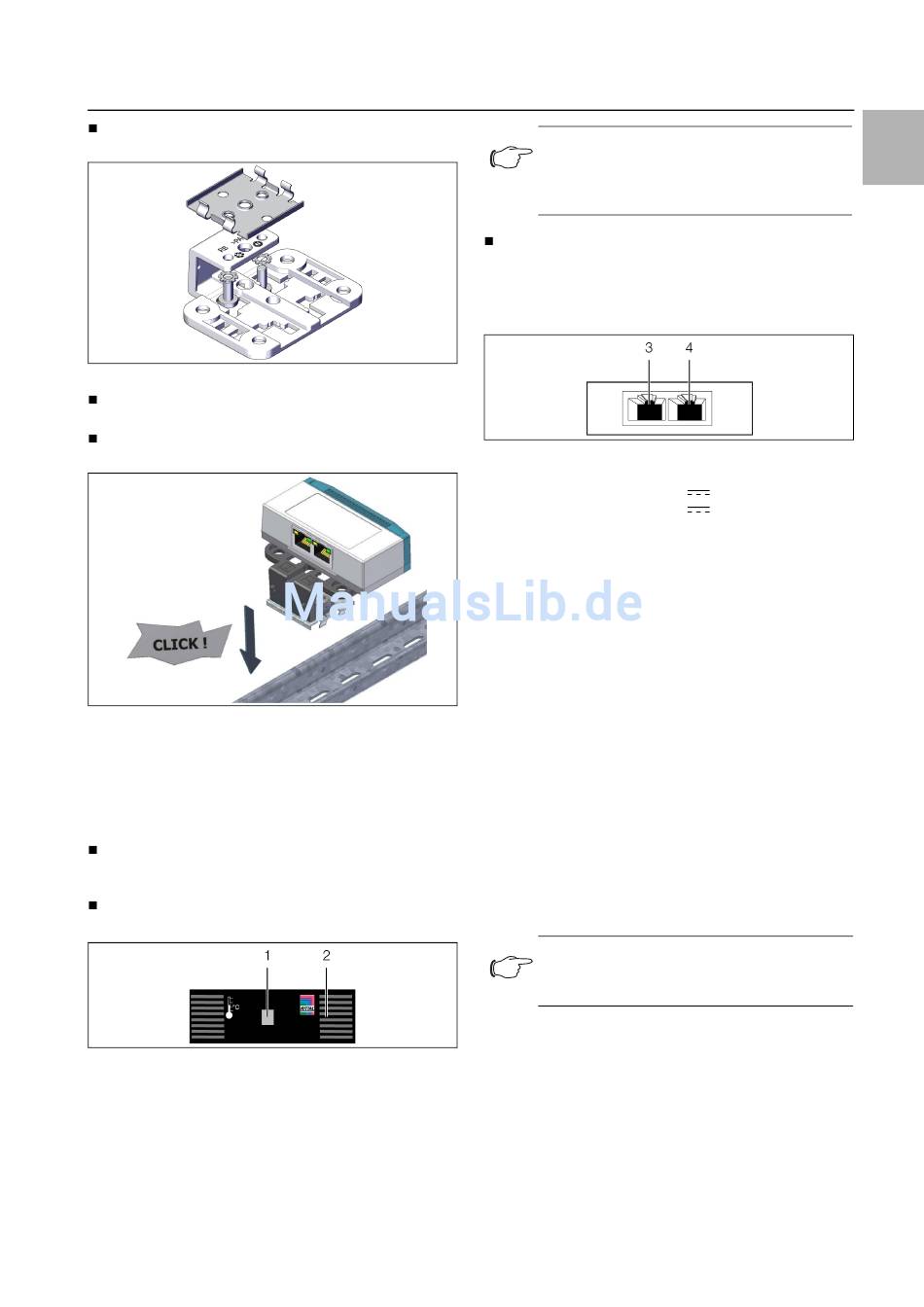

Abb. 5:
Befestigen des Halters auf dem Federclip
Setzen Sie dann den Temperatursensor auf den
Halter auf (Abb. 2) und rasten Sie ihn ein (Abb. 3).
Rasten Sie den Federclip an der gewünschten Posi-
tion auf der Hutschiene auf.
Abb. 6:
Befestigen des Federclips auf der Hutschiene
5.4
Anschluss des Sensors
Der Temperatursensor wird über den CAN-Bus-An-
schluss mit der notwendigen Betriebsspannung ver-
sorgt. Der Anschluss eines separaten Netzteils ist
nicht notwendig.
Stecken Sie ggf. den externen Temperaturfühler
vorne am Anschluss des Temperaturfühlers an
(Abb. 7, Pos. 1).
Führen Sie dann den externen Temperaturfühler zur
gewünschten Messstelle.
Abb. 7:
Frontseite des Temperatursensors
Legende
1
Anschluss externer Temperaturfühler
2
Multi-LED zur Statusanzeige
Rittal CMC III Temperatursensor
Hinweis:
Wenn der externe Temperaturfühler einge-
steckt ist, wird der interne Temperaturfüh-
ler abgeschaltet.
Verbinden Sie den Temperatursensor über ein
CAN-Bus-Verbindungskabel mit einer CAN-Bus-
Schnittstelle der CMC III Processing Unit bzw. der
benachbarten Komponente im CAN-Bus (Abb. 8,
Pos. 3).
Abb. 8:
Rückseite des Temperatursensors
Legende
3
CAN-Bus-Anschluss, 24 V
4
CAN-Bus-Anschluss, 24 V
Folgende CAN-Bus-Verbindungskabel aus dem
CMC III Zubehörprogramm können verwendet wer-
den:
– 7030.090 (Länge 0,5 m)
– 7030.091 (Länge 1 m)
– 7030.092 (Länge 1,5 m)
– 7030.093 (Länge 2 m)
– 7030.480 (Länge 3 m)
– 7030.490 (Länge 4 m)
– 7030.094 (Länge 5 m)
– 7030.095 (Länge 10 m)
Ggf. wird nach dem Anschluss ein Software-Update
des Sensors durchgeführt. Während des gesamten
Update-Vorgangs leuchtet die Status-LED des Tem-
peratursensors dauerhaft blau und blinkt zusätzllich
violett, während der Sensor selbst ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Proces-
sing Unit weiß und es erscheint eine entsprechende
Meldung auf der Website.
Hinweis:
Solange der Update-Vorgag läuft, können
keine Einstellungen vorgenommen werden.
Das Update des Sensors ist vollständig abgeschlos-
sen, wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss des Sensors
leuchten grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün, gelb oder rot, je
nach Zustand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Dai-
sy Chain.
