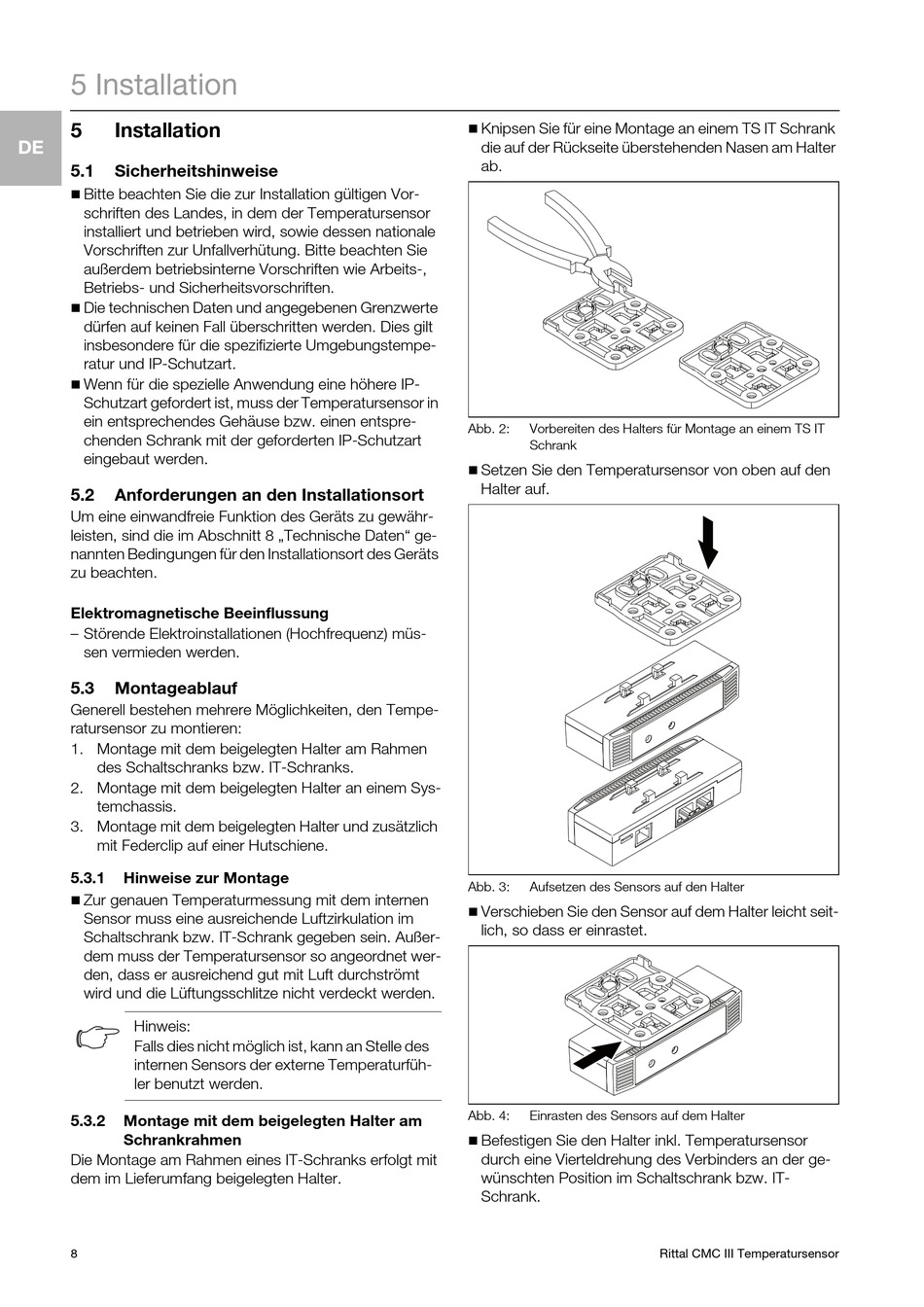

5 Installation

5
Installation
DE
5.1

Sicherheitshinweise

Bitte beachten Sie die zur Installation gültigen Vor-
schriften des Landes, in dem der Temperatursensor
installiert und betrieben wird, sowie dessen nationale
Vorschriften zur Unfallverhütung. Bitte beachten Sie
außerdem betriebsinterne Vorschriften wie Arbeits-,
Betriebs- und Sicherheitsvorschriften.
Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.
Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss der Temperatursensor in
ein entsprechendes Gehäuse bzw. einen entspre-
chenden Schrank mit der geforderten IP-Schutzart
eingebaut werden.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten" ge-
nannten Bedingungen für den Installationsort des Geräts
zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3

Montageablauf

Generell bestehen mehrere Möglichkeiten, den Tempe-
ratursensor zu montieren:
1. Montage mit dem beigelegten Halter am Rahmen
des Schaltschranks bzw. IT-Schranks.
2. Montage mit dem beigelegten Halter an einem Sys-
temchassis.
3. Montage mit dem beigelegten Halter und zusätzlich
mit Federclip auf einer Hutschiene.
5.3.1

Hinweise zur Montage

Zur genauen Temperaturmessung mit dem internen
Sensor muss eine ausreichende Luftzirkulation im
Schaltschrank bzw. IT-Schrank gegeben sein. Außer-
dem muss der Temperatursensor so angeordnet wer-
den, dass er ausreichend gut mit Luft durchströmt
wird und die Lüftungsschlitze nicht verdeckt werden.
Hinweis:
Falls dies nicht möglich ist, kann an Stelle des
internen Sensors der externe Temperaturfüh-
ler benutzt werden.
5.3.2
Montage mit dem beigelegten Halter am
Schrankrahmen
Die Montage am Rahmen eines IT-Schranks erfolgt mit
dem im Lieferumfang beigelegten Halter.
8
Knipsen Sie für eine Montage an einem TS IT Schrank
die auf der Rückseite überstehenden Nasen am Halter
ab.
Abb. 2:
Vorbereiten des Halters für Montage an einem TS IT
Schrank
Setzen Sie den Temperatursensor von oben auf den
Halter auf.
Abb. 3:
Aufsetzen des Sensors auf den Halter
Verschieben Sie den Sensor auf dem Halter leicht seit-
lich, so dass er einrastet.
Abb. 4:
Einrasten des Sensors auf dem Halter
Befestigen Sie den Halter inkl. Temperatursensor
durch eine Vierteldrehung des Verbinders an der ge-
wünschten Position im Schaltschrank bzw. IT-
Schrank.
Rittal CMC III Temperatursensor
