2. Sicherheitshinweise
Die folgenden Hinweise dienen der Minimierung des
Verletzungsrisikos durch Feuer und Stromschlag.
1. Lesen Sie diese Sicherheitshinweise aufmerksam,
bevor Sie das Gerät benutzen!
2. Bewahren Sie diese Sicherheitshinweise sorgfältig
auf.
3. Installieren und verwenden Sie Ihr Gerät nicht in
unmittelbarer Nähe von Wasser oder wenn Sie selbst
mit Wasser in Berührung gekommen sind.
4. Betreiben Sie Ihr Gerät an einem geschützten Ort,
so dass niemand auf Kabel treten bzw. darüber fal-
len und sie beschädigen kann.
5. Achten Sie auf ungehinderte Belüftung des Ge-
rätes, verdecken Sie nie vorhandene Belüftungsöff-
nungen oder -gitter.
6. Ziehen Sie vor der Reinigung des Geräts den Netz-
stecker. Reinigen Sie das Gerät nur mit einem trocke-
nen Tuch, vermeiden Sie den Einsatz von Putzmitteln
und achten Sie darauf, dass keine Flüssigkeit in das
Gerät gelangt.

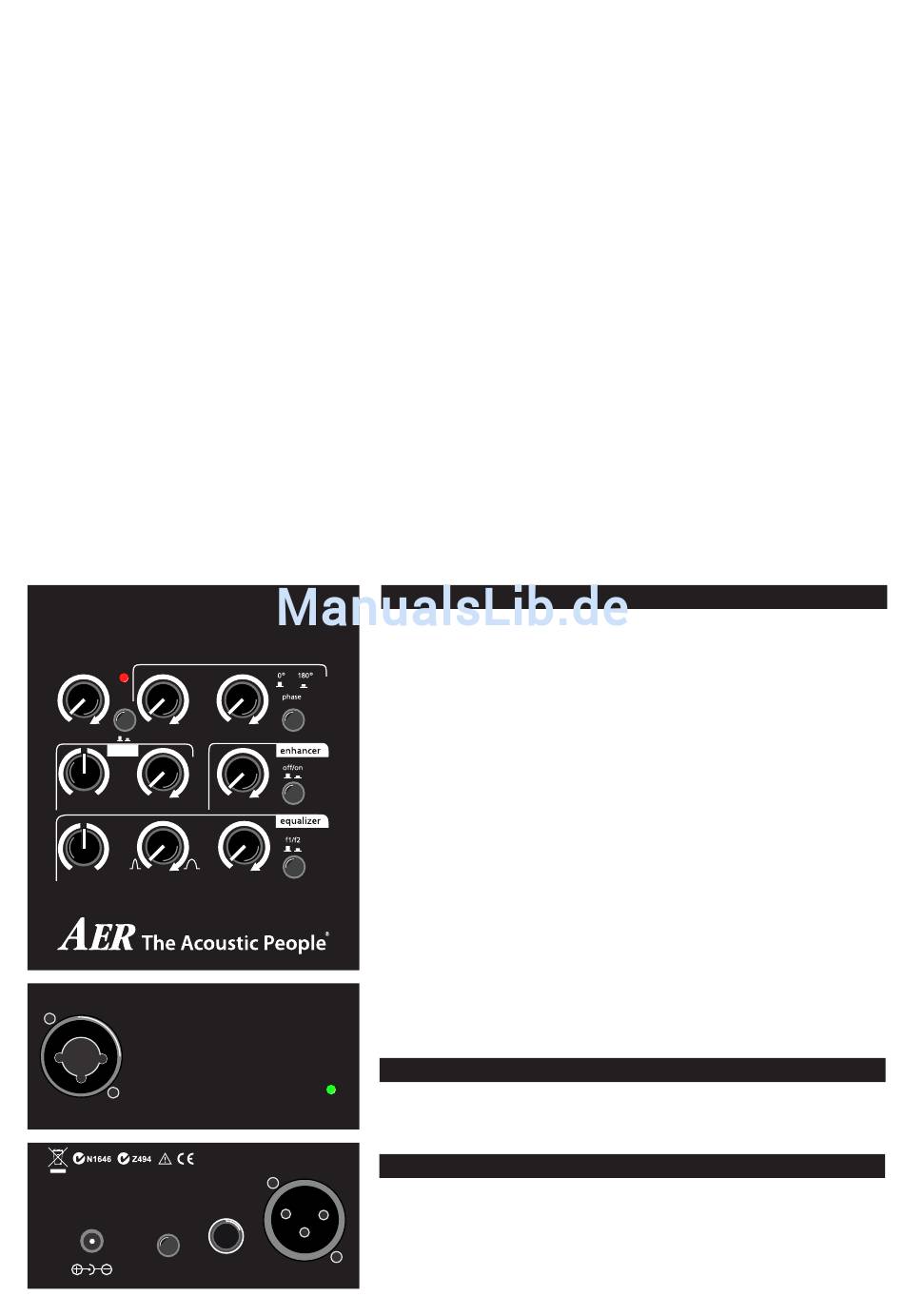

3. Bedienelemente und Anschlüsse
pocket tools
pocket tools
pocket tools
clip
clip
line
clip
mic
line
mic
line
mic
gain
DI level
gain
tone
DI level
gain
DI level
tone
tone
balance
intensity
balance
intensity
balance
intensity
level
bandwidth
level
bandwidth
level
bandwidth
input
input
input
24V
phantom
24V
dc 24 V
power
24V
phantom
phantom
dc 24 V
power
dc 24 V
power
4
colourizer
colourizer
colourizer
volume
volume
enhancer
volume
enhancer
enhancer
intensity
intensity
intensity
frequency
frequency
f1 = 90 Hz – 1,6 kHz
frequency
f2 = 680 Hz – 11 kHz
f1 = 90 Hz – 1,6 kHz
f2 = 680 Hz – 11 kHz
f1 = 90 Hz – 1,6 kHz
f2 = 680 Hz – 11 kHz
power
power
power
DI-out
DI-out
DI-out
line out
line out
line out
1 = gnd
2 = pos
1 = gnd
3 = neg
2 = pos
1 = gnd
3 = neg
2 = pos
3 = neg
7. Installieren Sie ihr Gerät niemals in der Nähe von
Geräten mit starken elektromagnetischen Feldern,
wie z.B. großen Netztransformatoren, umlaufenden
Maschinen, Neonbeleuchtungen (etc.). Verlegen Sie
die Signalkabel nicht parallel zu Starkstromleitun-
gen.
8. Das Innere des Gerätes enthält keine durch den
Benutzer zu reparierenden Teile. Um eine Gefähr-
dung durch Stromschlag auszuschließen, darf das
Gerät nicht geöffnet werden. Wartung, Abgleich
und Reparaturen dürfen nur von qualifiziertem Per-
sonal ausgeführt werden. Im Falle eines nicht au-
thorisierten Fremdeingriffs erlischt in jedem Fall die
2-jährige Gewährleistung.
9. Für die Einhaltung der EMV-Forderung müssen ge-
schirmte Kabel mit korrekt angeschlossenen Steck-
verbindern für alle Signalanschlüsse verwendet wer-
den.
10. Verkabeln des Gerätes nur im ausgeschalteten
Zustand.
Oberseite
gain
Eingangspegel-Regler
clip
Übersteuerungsanzeige
line/mic
Signalquellen-Wahlschalter:
line: (nur über Klinkenstecker) Instrumente
(Tonabnehmer) und andere line-Quellen
mic: (nur über XLR-Stecker) Mikrofone
DI-Level
DI Signalpegel-Regler
volume
Line-Out Signalausgangspegel-Regler
phase
Phasen-Invertierungs-Schalter
tone
Tonwaage:
balance
Tonwaagengewichtungs-Regler
intensity
Tonwaagen-Pegel-Regler
enhancer
Obertonbetonung
intensity
Obertonpegel-Regler
off/on
Oberton-Aktivierungsschalter
equalizer
parametrisches Filternetzwerk
level
Pegel-Regler
bandwidth Filterbandbreite-Regler
frequency
Filterfrequenz-Regler
f1/f2
Filterfrequenzbereich-Wahlschalter
Frontseite
input
Signaleingang für Kombibuchse für 6,3 mm
Mono-Klinkenstecker und XLR-Stecker
power
Ein-/Aus-Betriebszustands-Anzeige
Rückseite
dc 24 V
Netzteil-Anschlussbuchse (24 Volt DC)
24 V phan-
24V Phantompower-Schalter
tom power
line out
Signalausgang, 6.3 mm Mono-Klinken-Buchse
DI-out
Signalausgang, symmetrisch, XLR-Buchse
