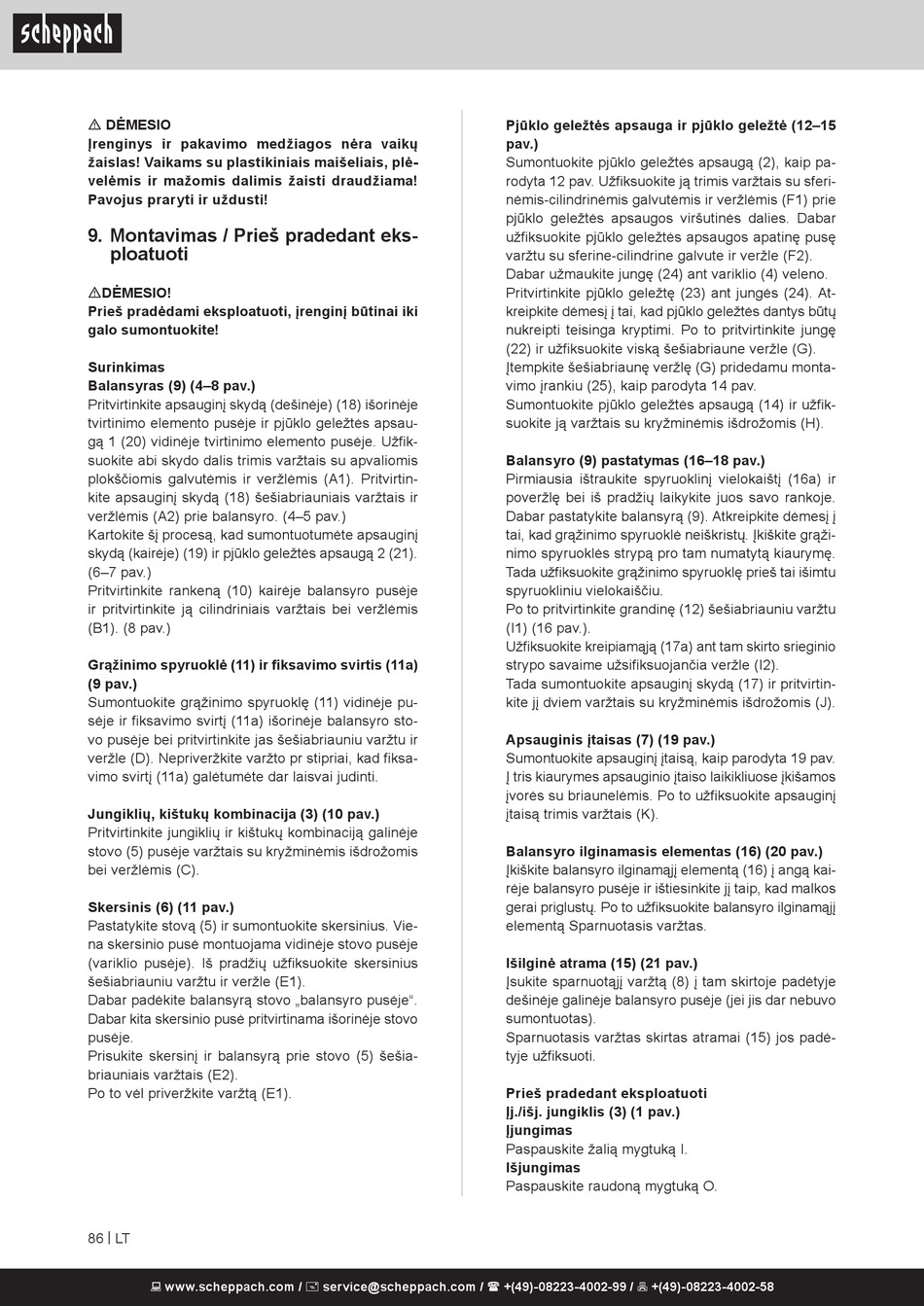

m DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
9. Montavimas / Prieš pradedant eks-
ploatuoti
mDĖMESIO!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Surinkimas
Balansyras (9) (4–8 pav.)
Pritvirtinkite apsauginį skydą (dešinėje) (18) išorinėje
tvirtinimo elemento pusėje ir pjūklo geležtės apsau-
gą 1 (20) vidinėje tvirtinimo elemento pusėje. Užfik-
suokite abi skydo dalis trimis varžtais su apvaliomis
plokščiomis galvutėmis ir veržlėmis (A1). Pritvirtin-
kite apsauginį skydą (18) šešiabriauniais varžtais ir
veržlėmis (A2) prie balansyro. (4–5 pav.)
Kartokite šį procesą, kad sumontuotumėte apsauginį
skydą (kairėje) (19) ir pjūklo geležtės apsaugą 2 (21).
(6–7 pav.)
Pritvirtinkite rankeną (10) kairėje balansyro pusėje
ir pritvirtinkite ją cilindriniais varžtais bei veržlėmis
(B1). (8 pav.)
Grąžinimo spyruoklė (11) ir fiksavimo svirtis (11a)
(9 pav.)
Sumontuokite grąžinimo spyruoklę (11) vidinėje pu-
sėje ir fiksavimo svirtį (11a) išorinėje balansyro sto-
vo pusėje bei pritvirtinkite jas šešiabriauniu varžtu ir
veržle (D). Nepriveržkite varžto pr stipriai, kad fiksa-
vimo svirtį (11a) galėtumėte dar laisvai judinti.
Jungiklių, kištukų kombinacija (3) (10 pav.)
Pritvirtinkite jungiklių ir kištukų kombinaciją galinėje
stovo (5) pusėje varžtais su kryžminėmis išdrožomis
bei veržlėmis (C).
Skersinis (6) (11 pav.)
Pastatykite stovą (5) ir sumontuokite skersinius. Vie-
na skersinio pusė montuojama vidinėje stovo pusėje
(variklio pusėje). Iš pradžių užfiksuokite skersinius
šešiabriauniu varžtu ir veržle (E1).
Dabar padėkite balansyrą stovo „balansyro pusėje".
Dabar kita skersinio pusė pritvirtinama išorinėje stovo
pusėje.
Prisukite skersinį ir balansyrą prie stovo (5) šešia-
briauniais varžtais (E2).
Po to vėl priveržkite varžtą (E1).
86 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pjūklo geležtės apsauga ir pjūklo geležtė (12–15
pav.)
Sumontuokite pjūklo geležtės apsaugą (2), kaip pa-
rodyta 12 pav. Užfiksuokite ją trimis varžtais su sferi-
nėmis-cilindrinėmis galvutėmis ir veržlėmis (F1) prie
pjūklo geležtės apsaugos viršutinės dalies. Dabar
užfiksuokite pjūklo geležtės apsaugos apatinę pusę
varžtu su sferine-cilindrine galvute ir veržle (F2).
Dabar užmaukite jungę (24) ant variklio (4) veleno.
Pritvirtinkite pjūklo geležtę (23) ant jungės (24). At-
kreipkite dėmesį į tai, kad pjūklo geležtės dantys būtų
nukreipti teisinga kryptimi. Po to pritvirtinkite jungę
(22) ir užfiksuokite viską šešiabriaune veržle (G).
Įtempkite šešiabriaunę veržlę (G) pridedamu monta-
vimo įrankiu (25), kaip parodyta 14 pav.
Sumontuokite pjūklo geležtės apsaugą (14) ir užfik-
suokite ją varžtais su kryžminėmis išdrožomis (H).
Balansyro (9) pastatymas (16–18 pav.)
Pirmiausia ištraukite spyruoklinį vielokaištį (16a) ir
poveržlę bei iš pradžių laikykite juos savo rankoje.
Dabar pastatykite balansyrą (9). Atkreipkite dėmesį į
tai, kad grąžinimo spyruoklė neiškristų. Įkiškite grąži-
nimo spyruoklės strypą pro tam numatytą kiaurymę.
Tada užfiksuokite grąžinimo spyruoklę prieš tai išimtu
spyruokliniu vielokaiščiu.
Po to pritvirtinkite grandinę (12) šešiabriauniu varžtu
(I1) (16 pav.).
Užfiksuokite kreipiamąją (17a) ant tam skirto srieginio
strypo savaime užsifiksuojančia veržle (I2).
Tada sumontuokite apsauginį skydą (17) ir pritvirtin-
kite jį dviem varžtais su kryžminėmis išdrožomis (J).
Apsauginis įtaisas (7) (19 pav.)
Sumontuokite apsauginį įtaisą, kaip parodyta 19 pav.
Į tris kiaurymes apsauginio įtaiso laikikliuose įkišamos
įvorės su briaunelėmis. Po to užfiksuokite apsauginį
įtaisą trimis varžtais (K).
Balansyro ilginamasis elementas (16) (20 pav.)
Įkiškite balansyro ilginamąjį elementą (16) į angą kai-
rėje balansyro pusėje ir ištiesinkite jį taip, kad malkos
gerai priglustų. Po to užfiksuokite balansyro ilginamąjį
elementą Sparnuotasis varžtas.
Išilginė atrama (15) (21 pav.)
Įsukite sparnuotąjį varžtą (8) į tam skirtoje padėtyje
dešinėje galinėje balansyro pusėje (jei jis dar nebuvo
sumontuotas).
Sparnuotasis varžtas skirtas atramai (15) jos padė-
tyje užfiksuoti.
Prieš pradedant eksploatuoti
Įj./išj. jungiklis (3) (1 pav.)
Įjungimas
Paspauskite žalią mygtuką I.
Išjungimas
Paspauskite raudoną mygtuką O.
