Betriebsanleitung Ritmo 15
8 Kalibrierung
Vor einer Inbetriebnahme ist die Dosierpumpe unter „Anwendungsbedingungen", d.h. mit dem zu dosierenden
Fluid und nach Möglichkeit auch unter den zu erwartenden Druckbedingungen zu kalibrieren, um im Display eine
exakte Anzeige der Förderrate zu erhalten sowie eine gezielte Änderung der Dosierrate vornehmen zu können.
Hinweis
Beachten Sie, dass die Dosierpumpen volumetrische Dosiereinheiten sind und der
Kalibrierwert als volumetrische Größe der Pumpe einzugeben ist.
1
2
3
4
5
6
7

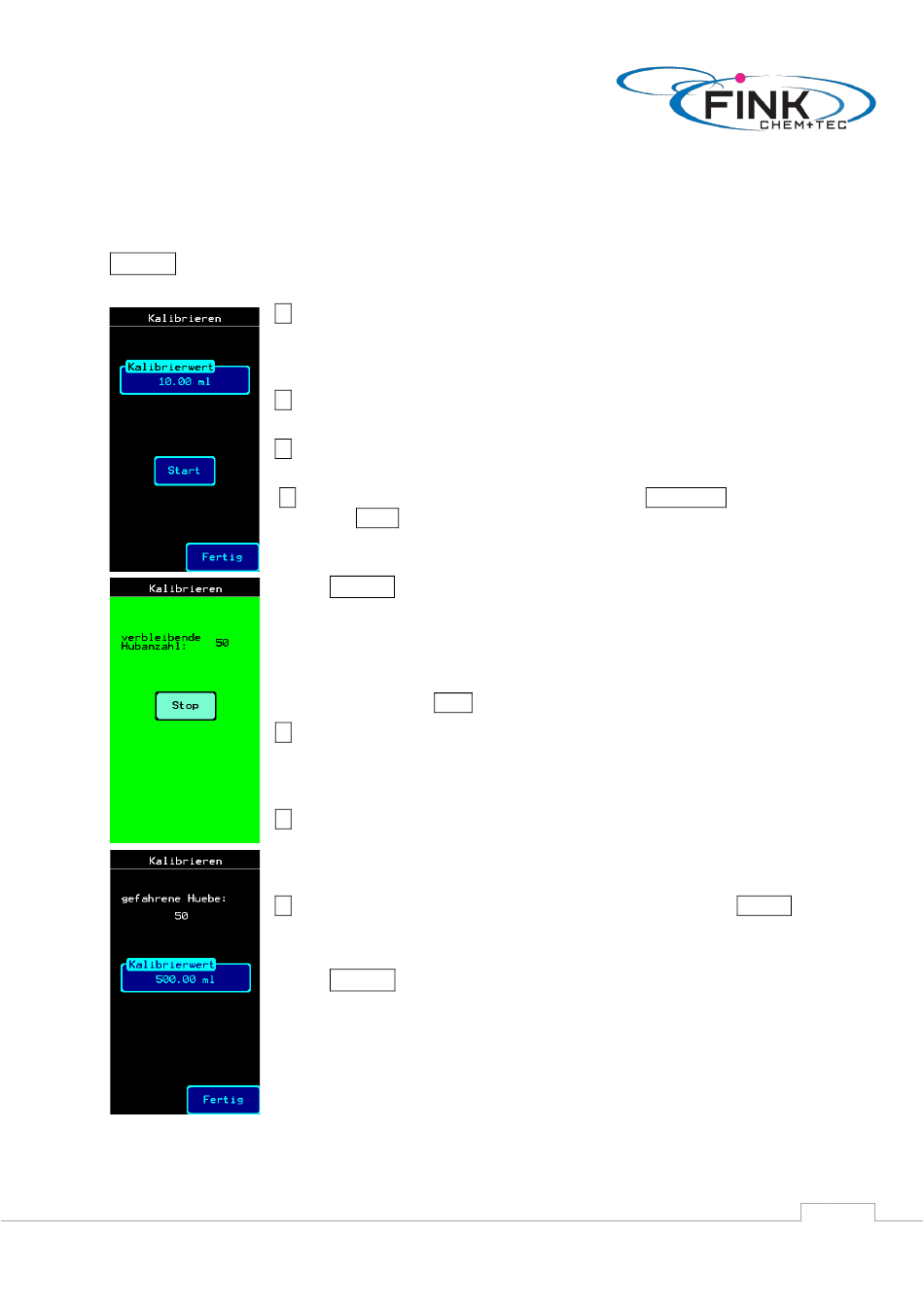

Abbildung 27:
Kalibrierung
© Fink Chem+Tec GmbH
Vor der Kalibrierung ist die Dosierpumpe saugseitig über einen
Ansaugschlauch
mit
einem
hochauflösenden Waage zu verbinden oder an eine Messbürette mit einem
Zulauf zum saugseitigen Anschluss des Dosierkopfes anzuschließen.
Saugleitung und Dosierkopf durch das Starten der Dosierpumpe mit dem
Dosiermedium füllen und danach die Dosierpumpe stoppen.
Messzylinder oder Messbürette mit Dosiermedium auffüllen und den
Messstand notieren. Bei Nutzung einer Waage ist diese auf null zurücksetzen.
Kalibriervorgang im Setup-Menu mit Schaltfläche Kalibrieren aufrufen und
mit Start den Kalibriervorgang starten. Die Pumpe arbeitet 50 Hübe und
stoppt selbsttätig. Im Display erscheint der werksseitig eingestellte
Kalibrierwert oder jener aus der letzten Kalibrierung.
Hinweis
Dieser angezeigte Kalibrierwert gibt die Menge eines
Kammervolumens an!
Während der Kalibrierung wechselt die Hintergrundfarbe des Bildschirms auf
grün und es werden die verbleibenden Dosierhübe angezeigt.
Der Kalibriervorgang kann auch vor Ablauf der 50 Dosierhübe durch Antippen
der Schaltfläche Stop beendet werden.
Den Saugschlauch aus dem Messzylinder entfernen, den neuen Messstand
am Messzylinder oder der Messbürette ablesen und die Messdifferenz bilden.
Bei Einsatz einer Waage den ausgewogenen Wert ablesen und unter
Berücksichtigung der Dichte in einen volumetrischen Wert umrechnen.
Den ermittelten Wert am Display eingeben bzw. den vorhandenen Wert
korrigieren. Es ist der Gesamtwert des ausgemessenen Mediums einzugeben.
Die Pumpe rechnet anhand der tatsächlich dosierten Hübe auf das
Kammervolumen um.
Der eingegebene Wert ist durch Antippen der Schaltfläche
bestätigen. Die Dosierpumpe ist nun kalibriert und schaltet in das Setup Menu
zurück.
Hinweis
Soll kein neuer Kalibrierwert eingegeben werden, kann der
bestehende Wert unverändert übernommen werden!
Version 2.26
Vorlagegefäß
(Becherglas)
auf
einer
Fertig
zu
47
