6.8 Externe Bedienfunktionen

6.8.1

Remote Ansteuerung

Die Dosierpumpe Ritmo R15 kann grundsätzlich über ein PLS angesteuert werden. In
der Grundausstattung ist die Ansteuerung mit dem Anschluss „Remote" möglich.
Dieser Anschluss beinhaltet 2 Signale:
a)
b)
Der Anwender kann beide Signale unabhängig voneinander mit den Schaltflächen
extern/intern aktivieren/deaktivieren. Die Pumpe kann z.B. von Hand gestartet werden
und gleichzeitige die Dosierratenregelung über das PLS erfolgen.

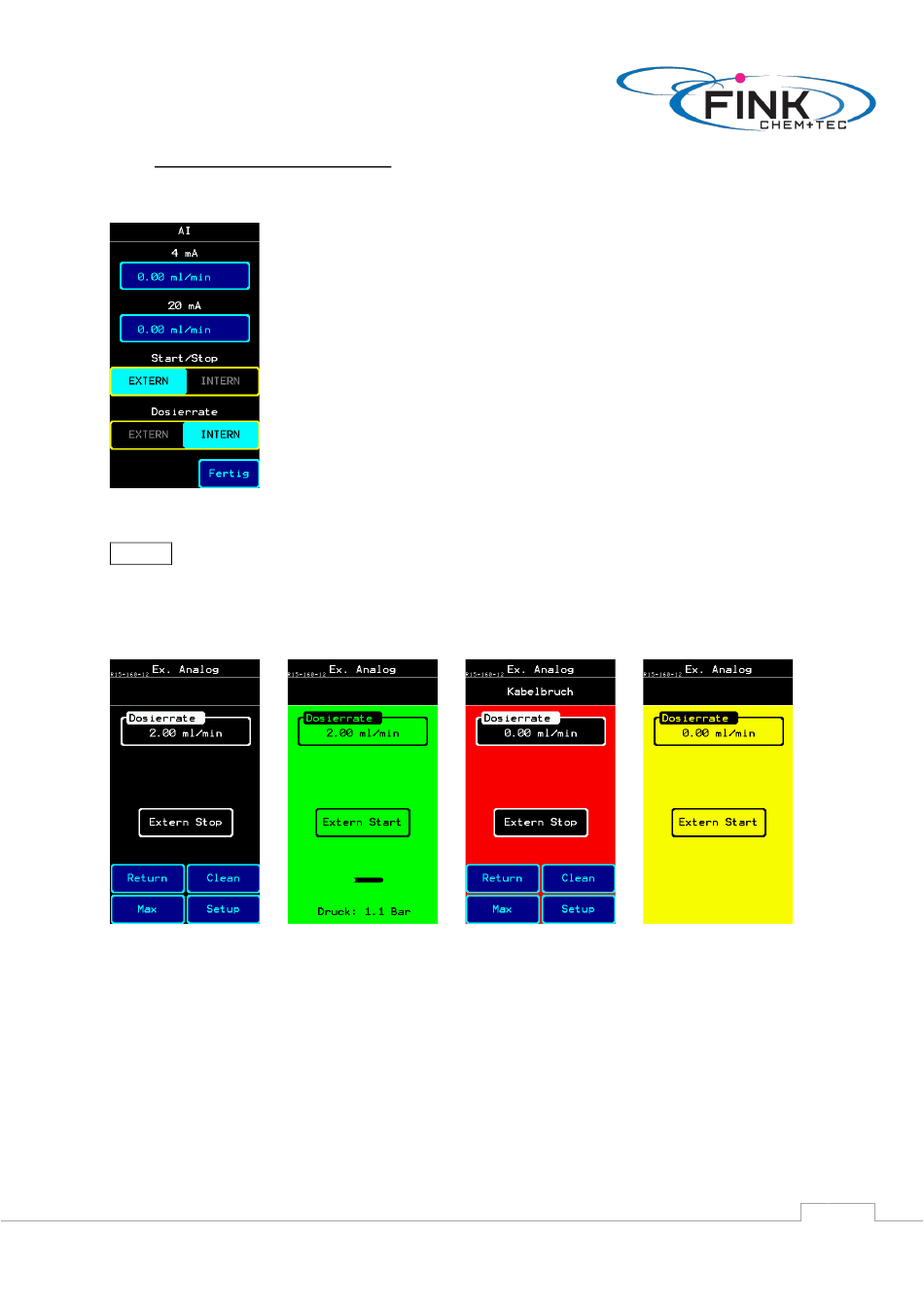

Abbildung 22: Externe
Bedienfunktionen
Hinweis
Ein über das PLS gesteuertes Signal (Dosierrate oder Start/Stop) wird auf dem Display des Home
Screen angezeigt. Die Anzeige dient nun jedoch nicht mehr als Bedienfeld mit Taster, sondern
als reines Anzeigefeld, welches farblich differenziert dargestellt wird. Um den jeweiligen
Parameter wieder von Hand verstellen zu können, muss die Funktion im Setup-Menu
abgeschaltet werden.
Abbildung 23: a-d
23a) Home Screen bei Remote Ansteuerung - Standby
Analogsignal >4,00mA
Startkontakt offen (Pumpe Stopp)
23b) Home Screen bei Remote Ansteuerung - Dosieren
Analogsignal >4,00mA
Startkontakt geschlossen (Pumpe Start)
23c) Home Screen bei Remote Ansteuerung - Kabelbruch
Analogsignal <2,00mA
Startkontakt nicht relevant => Pumpe Stopp
23d) Home Screen bei Remote Ansteuerung - Standby
Analogsignal <=4,00mA
Startkontakt geschlossen (Pumpe Start)
© Fink Chem+Tec GmbH
Dosierrate via 4-20mA
Start/Stopp via potentialfreiem Schließerkontakt (NO)
