Betriebsanleitung Ritmo 15

6 Bedienung

6.1 Ein-/Ausschalten

Die Dosierpumpe wird durch Einstecken des externen Netzteils sowie das Betätigen des Netzschalters an der
Vorderfront der Pumpe ein- und ausgeschaltet (Bildschirm ist „an" oder „aus").
Nach dem Einschalten der Spannungsversorgung wird die Elektronik der Pumpe
hochgefahren und es erscheint der „Start Screen" (vgl. Abbildung 1). Dieser gibt
Auskunft über den Pumpentyp.
Während des Startvorgangs der Pumpe werden die Sensoren und Positionen der
Pumpe abgeglichen. Hierzu wird das saugseitige Ventil geöffnet und die
Pumpenmembran wird in die vordere Endlage verfahren.
Für die gesamte Zeit des Abgleiches bleibt der Start Screen aktiv.
Nach dem Abgleich wird der „Home Screen" aufgerufen. Die Pumpe befindet sich im
Standby Modus und wartet auf Bedienereingaben.
Bei einer Unterbrechung der Spannungsversorgung schaltet sich die Pumpe ab. Durch
die vorgespannten Federn schließen die Ventile auch in spannungsfreiem Zustand
hermetisch dicht. Ein Durchlaufen von Dosiermedium ist ausgeschlossen.

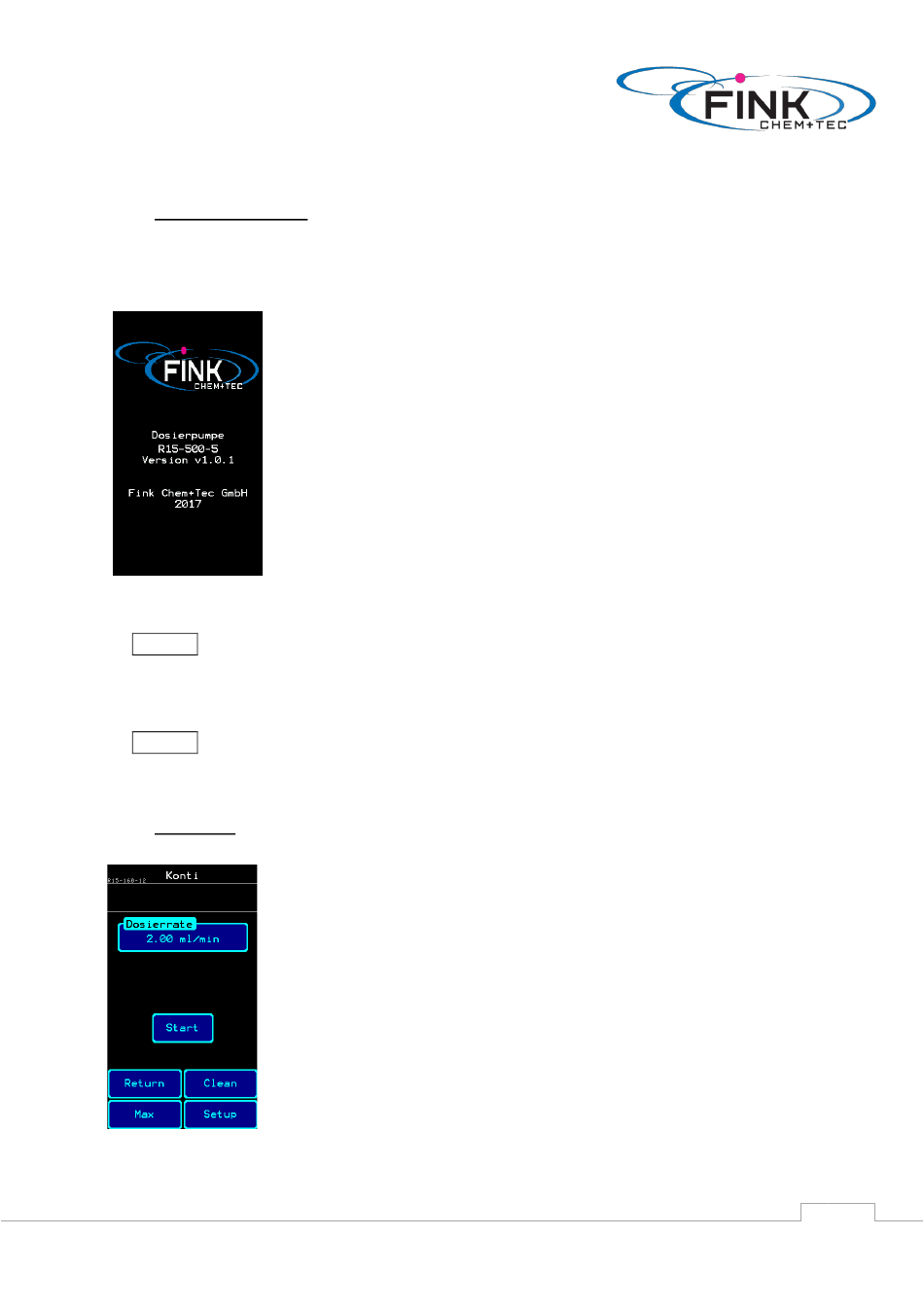

Abbildung 1: Start
Screen
Hinweis
Sollte beim Einschalten der Spannungsversorgung Medium in der Pumpenkammer vorhanden
sein, wird dieses beim Pumpenabgleich durch das Saugventil ausdosiert. Sofern die
Dosierpumpe nicht an einem Vorlagebehälter angeschlossen ist, sorgen Sie unbedingt für ein
Auffangbehältnis auf der
Hinweis
Sollte die Dosierpumpe auf Remote-Betrieb eingestellt sein, kann beim Anliegen von
Steuerbefehlen eine sofortige Dosierung erfolgen.

6.2 Dosieren

Die Dosierpumpe R15 wird mit einem übersichtlich aufgebauten, hinterleuchteten
Touchscreen zum Einstellen, Ablesen und Verändern der eingestellten Parameter sowie
zum Wechsel in das Setup-Menü ausgeliefert.
Der „Home Screen" stellt hierbei die oberste Bedienerebene des Touchscreens dar. Von
hieraus können alle Funktionen der Pumpe bedient werden. Zudem werden aktuelle
Betriebszustände angezeigt.
Das Display ist in 3 Bereiche unterteilt:
- Ganz oben befindet sich die Info-Anzeige mit Pumpentyp und aktueller Betriebsart
- Darunter eine Status-Anzeige, um beispielswiese die Niveauschalter dazustellen
- Der weitere Bildschirm ist der Bedienung der Pumpe vorbehalten.
Die dunkelblauen Felder mit hellblauem Rand stellen grundsätzlich Taster dar und rufen
beim Berühren eine entsprechende Funktion auf.
Abbildung 2: Home
Screen
© Fink Chem+Tec GmbH
Saugseite.
Version 2.26
20
