Betriebsanleitung Ritmo 15
einem großen Innendurchmesser verwendet werden. Ein hydrostatischer Zulauf zur Pumpe
kann das Saugverhalten ebenfalls verbessern.
Beispiel
Medium:
Reaktordruck:
Medientemperatur:
Dosierpumpe R15-500-5 Ansauggeschwindigkeit ohne Antikavitationsmodus ca. 1000 ml/min
Saugleitung:
Saughöhe:
Eine Dosierung sollte auf den ersten Blick möglich sein, da die Pumpe, physikalisch betrachtet,
noch ausreichend Unterdruck erzeugen kann.
Druck in der Pumpenkammer:

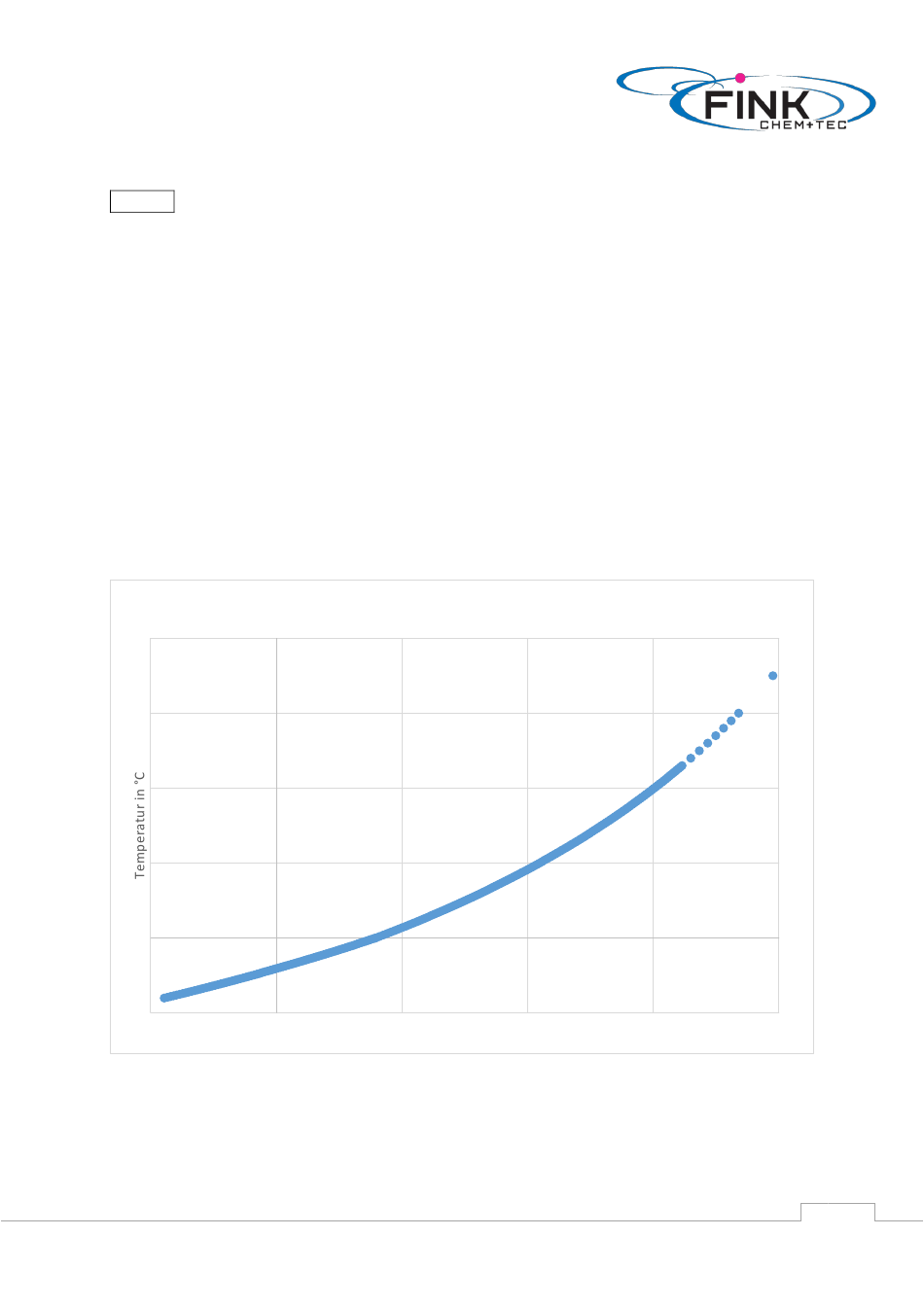

Die nachfolgende Dampfdruckkurve von Wasser zeigt jedoch, dass das Wasser bei 10 mbar abs.
und 25 °C Medientemperatur bereits in die Dampfphase übergeht. Durch die in der
Pumpenkammer erzeugten Dampfblasen kann die Pumpenkammer beim Ansaugen nur
unvollständig bzw. gar nicht mit frischem Medium befüllt werden. In den Leitungen der Pumpe
wird sich ein Vor- und Zurückpendeln der Wassersäule einstellen, welches bei durchsichtigen
PTFE-Leitungen deutlich erkennbar ist.
200
150
100
50
0
0,1 1
-50
© Fink Chem+Tec GmbH
H O
2
40 mbar abs.
25 °C
ID6 mm entspricht ca. 10 mbar
20 cm entspricht ca. 20 mbar
40 mbar – 10 mbar – 20 mbar = ca. 10 mbar abs.
Dampfdruckkurve H2O
10 100
Druck in mbar abs.
