Betriebsanleitung Ritmo 15
Die Funktion Hubfrequenz beinhaltet stets auch die Einstellung eines Hubweges.
Über das Eingabe Tastenfeld kann eine Hubfrequenz (Anzahl Hübe pro Minute) als
konstanter Wert vorausgewählt werden.
Über den Wechselschalter EIN/AUS wird die Funktion aktiviert bzw. deaktiviert.
Nach der Aktivierung erscheint der „Home Screen" für die Betriebsart
Hubvolumen/Hubfrequenz angepasst.
Durch Antippen der Schaltfläche Abbruch wechselt die Anzeige zurück in das Setup-
Menu, ohne ggf. vorgenommene Änderungen zu übernehmen.
Durch Antippen der Schaltfläche Fertig wechselt die Anzeige zurück in das Menu und
vorgenommene Änderungen werden übernehmen und im Speicher abgelegt.

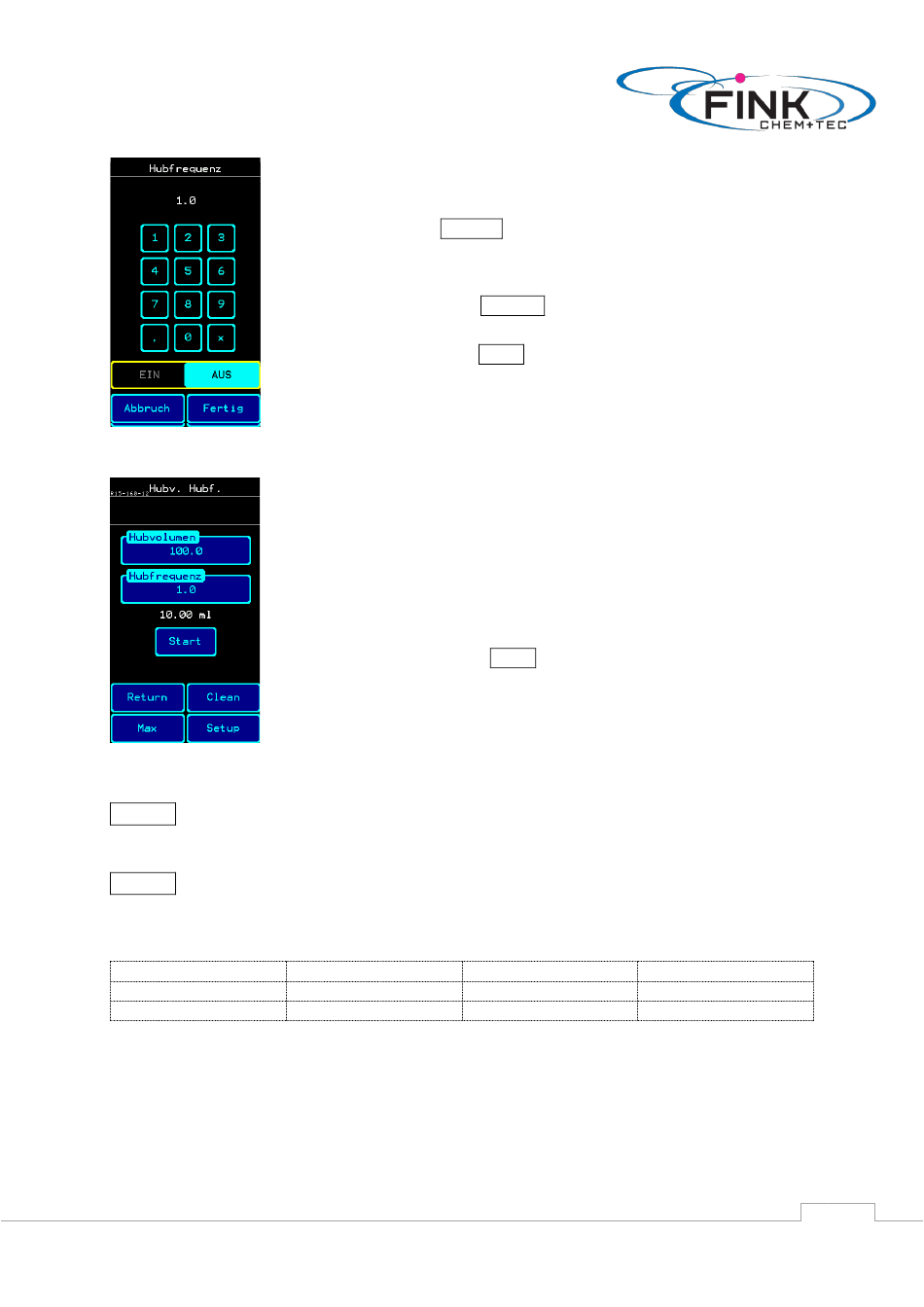

Abbildung 8:
Hubfrequenz
Nach Verlassen des Setup Menus und bei aktivierter Funktion „Hubfrequenz" wird der
angepasste „Home Screen" angezeigt.
Der Anwender kann nun direkt vom „Home Screen" aus die Feineinstellung für die
Hubfrequenz und das Hubvolumen vornehmen, indem er die Einstellung auf der
jeweiligen Schaltflächen aktiviert.
Aus beiden Parameter wird eine theoretische Dosierrate errechnet und im Bildschirm
angezeigt.
Durch Antippen der Schaltfläche Start wird die Dosierung mit den eingestellten
Parametern gestartet.
Abbildung 9: Home
Screen Hubfrequenz
Hinweis
Die Pumpe arbeitet in dieser Betriebsart immer mit der maximal möglichen
Verfahrgeschwindigkeit der Membran. Die Pumpe pausiert zwischen den einzelnen
Dosierhüben, sofern der Dosierhub zeitlich kürzer ist als die vorgegebene Frequenz.
Hinweis
Die im Display angezeigte Dosierrate dient lediglich der Orientierung und stellt keine exakt zu
erreichende Solldosierrate dar. Die Pumpe berücksichtigt ausschließlich die Parameter
Hubvolumen und Hubfrequenz.
Parameter
Hubfrequenz
Hubvolumen
6.4.2

Hubweg *

Die Funktion „Hubweg" ist nur mit entsprechend gültiger Lizenz auswählbar und unabhängig von der Funktion
„Hubfrequenz" zu bestellen.
In alleiniger Nutzung der Funktion „Hubweg" wird das Dosierverhalten der Dosierpumpe Ritmo R15 in ihrem
Pulsationsverhalten beeinflusst.
© Fink Chem+Tec GmbH
Min. – Wert
1 Hub / min
1 % Hubvolumen
Version 2.26
Max. – Wert
50 Hübe / min
100% Hubvolumen
Kleinste Änderung
0,2 Hübe / min
0,2 % Hubvolumen
