Betriebsanleitung Ritmo 15
Achtung
Die Dosierregelung kann nicht genauer werden, als die Messwerte der Waage!
6.6.1.1 Notwendige Waagen Parameter
Für eine Kommunikation zwischen Waage und Pumpe müssen nachfolgende Parameter für die COM Schnittstelle
der Waage eingestellt werden:
•
Gewähltes Protokoll:
•
Baudrate:
•
Databits:
•
Parität:
•
Stoppbits:
•
Handshake:
Hinweis
Bei falscher Parametrisierung kann es zu einer fehlerhaften Kommunikation, bzw. zu keiner
Kommunikation zwischen Pumpe und Waage kommen.
Wie bereits beschrieben, werden die Messwerte der Waage schnellstmöglich benötigt. Hierzu sollten
nachfolgende Einstellungen an der Waage vorgenommen werden.
•
Filteranpassung: Ruhige Umgebung
•
Anwendungsfilter:
•
Stillstand:
•
Stillst.-Verzögerung:
•
Autom. Nullstellen:
•
Basis-Einheit:
•
Anzeigegenauigkeit:
Hinweis
Diese Einstellungen wirken sich auf die Präzision und Schnelligkeit der Waage aus.
Die Pumpenfunktion „Waagengesteuerte Saugseitige Dosierreglung" wird durch Antippen des Funktionsbuttons
im Bedienmenu ausgewählt. Es sind an der Pumpe keine weiteren Einstellungen notwendig.
Nachdem die Waage wie oben beschrieben eingestellt wurde, kann diese über dies
„RS232" Buchse mit der Dosierpumpe verbunden werden. Um die Dosierreglung der
Pumpe zu nutzen muss die entsprechende Funktion im Menü ausgewählt werden. Es
sind an der Pumpe keine weiteren Einstellungen notwendig. Durch die Aktivierung der
Funktion wird im „HomeScreen" ein zusätzliches Feld „IST Rate" angezeigt. Die
gewünschte Dosierrate wird wie gewohnt im Feld „Soll Rate" vorgegeben.
Durch betätigen des Button Start
gestartet. Zu Beginn wird die Waagen Kommunikation initialisiert, anschließend
beginnt die Pumpe mit dem Dosiervorgang. Zu Beginn der Regelung dosiert die Pumpe
3 volle Hübe „ungeregelt", um den Regler zu initialisieren. Anschließend bestimmt der
Dosierregler permanent die Abweichung zwischen Soll- und Ist-Dosierrate und regelt
diesen sanft aus. Die „Ist-Rate" zeigt hierbei die durchschnittliche Dosierrate während
des gesamten Regelprozesses an.

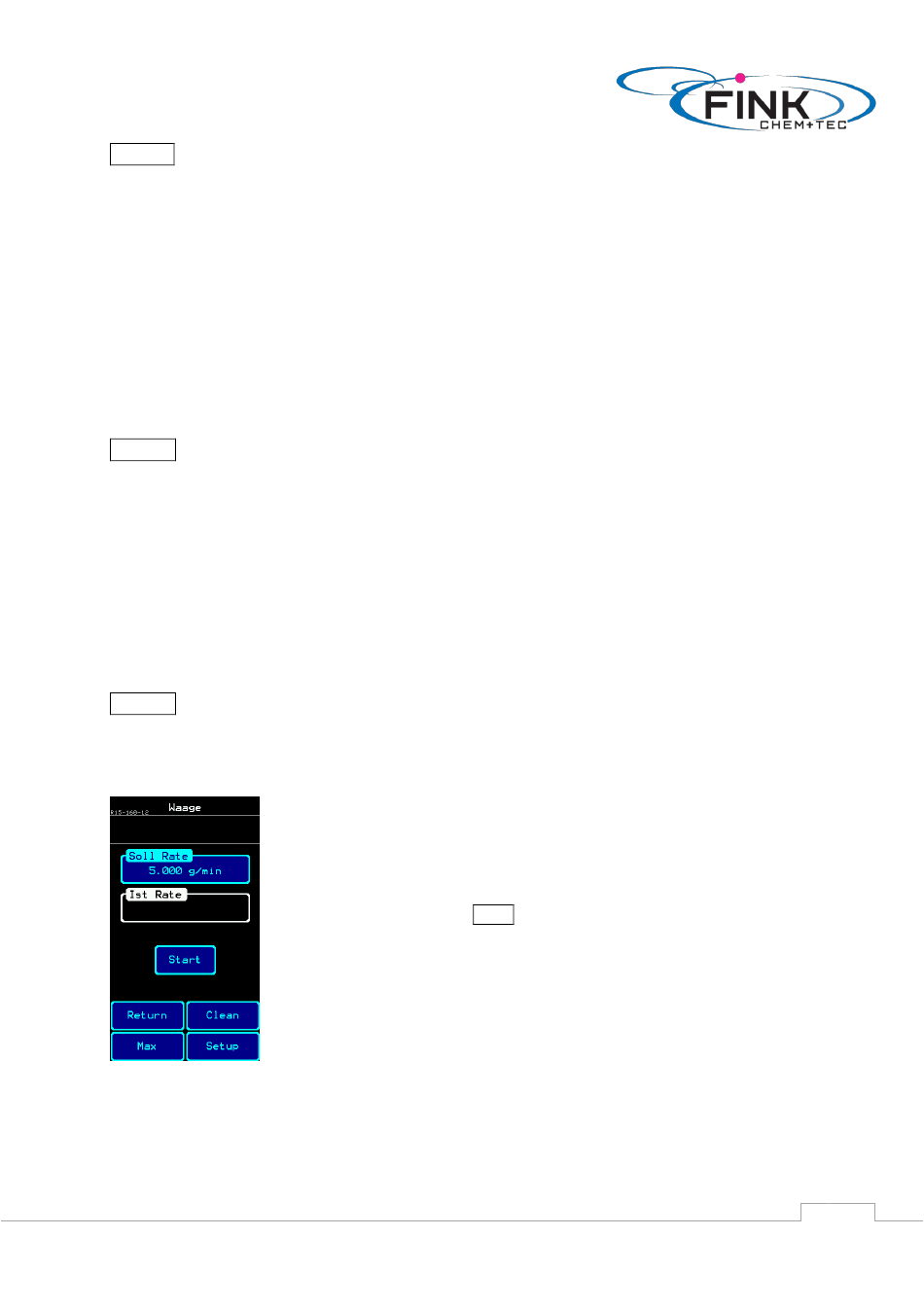

Abbildung 17: Home
Screen mit
Dosierregelung
