Cambio de aceite. Fig. 5.
Al cabo de 20 horas de trabajo debe realizarse el primer
cambio de aceite. Posteriormente, cada 100 horas de ser-
vicio
1
Retirar la manguera flexible D y guíela hasta un
depósito de recogida adecuado,
2
Abra la tubuladura de llenado (varilla medidora) y
deje evacuar el aceite,
3
Conecte de nuevo la manguera flexible,
4
Llene de aceite, compruebe con la varilla medidora
y cierre.
5
5x cuerda de arranque lentamente para que el aceite
se distribuye (sin encendido)
Aceite de motor recomendado SAE 10W-30
Deseche el aceite recogido de forma adecuada en el pun-
to de recogida de aceite usado local. Está estrictamente
prohibido verter el aceite usado en el suelo o mezclarlo
con residuos.
Indicación importante en caso de una reparación:
En caso de remitirse placas vibratorias para su reparaci-
ón, tenga en cuenta que por razones de seguridad éstas
deben enviarse al taller de servicio técnico sin aceite ni
gasolina.
Para evacuar el aceite del motor, proceda del modo si-
guiente:
1
Retirar la manguera flexible D y guíela hasta un
depósito de recogida adecuado,
2
Abra la tubuladura de llenado (varilla medidora) y
deje evacuar el aceite,
2
3
Conecte de nuevo la manguera flexible.
1
Para evacuar la gasolina, abra la tapa del depósito bas-
cule el depósito o aspire la gasolina mediante un tubo,
vertiendo la gasolina en ambos casos en un recipiente
adecuado de suficiente capacidad.
Vuelva a cerrar la tapa del depósito.

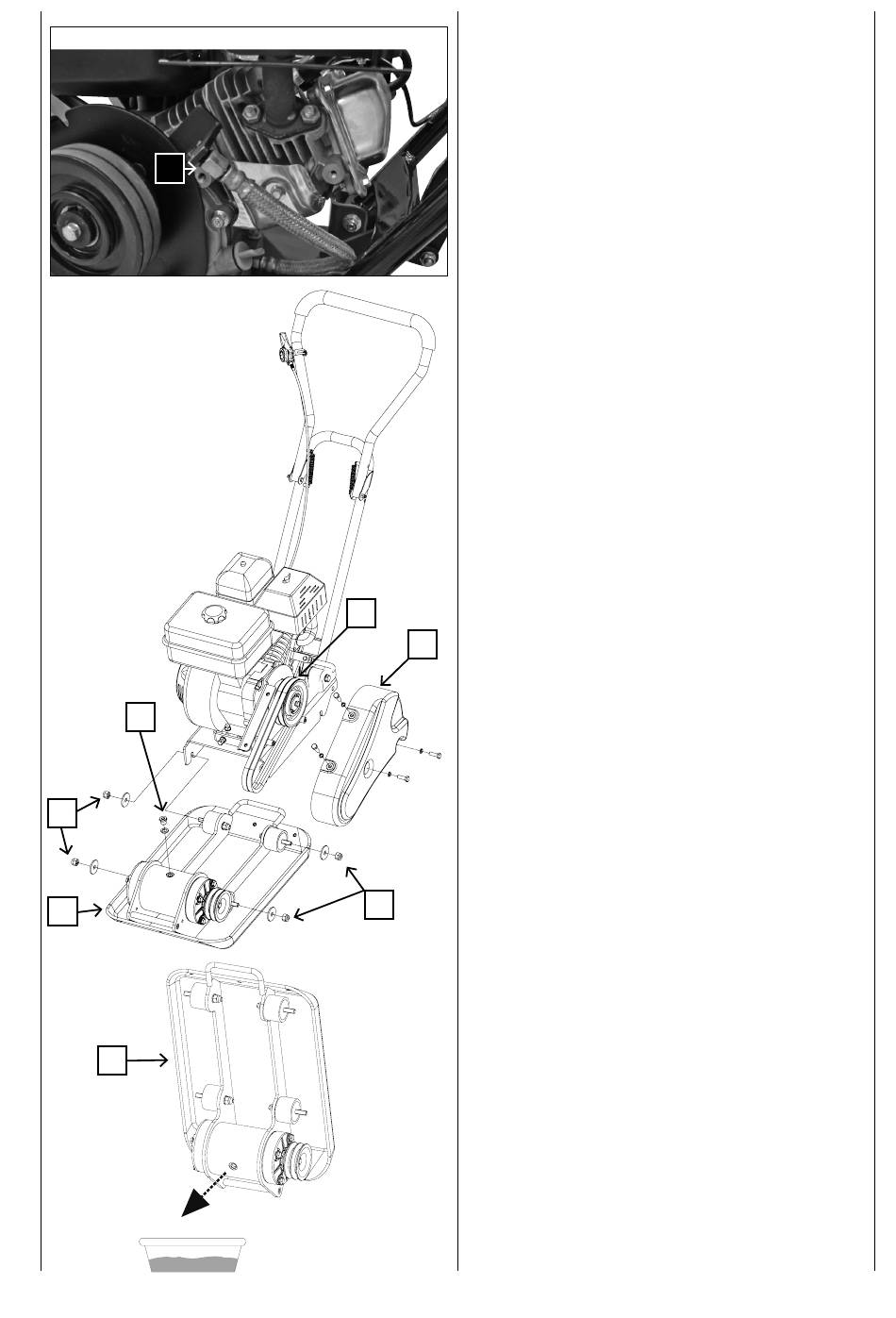

Cambio de aceite de la excéntrica Fig. 6-8.
¡Cambiar el aceite de la excéntrica tras 200 horas de funci-
onamiento!
1. Realice el cambio de aceite solo en cuanto se haya
enfriado la excéntrica.
2. Retire la tapa de la correa trapezoidal (1) y la correa
3
trapezoidal (2).
3. Suelte los tornillos (3) de la carcasa de la excéntrica.
4. Levante toda la parte superior de la placa vibratoria
con el motor de la carcasa de la excéntrica (4).
5. Retire el tornillo de salida de aceite (5) de la parte
superior de la excéntrica, vuelque la carcasa de la ex-
céntrica (4) y suelte el aceite en un recipiente. Con-
trole la existencia de posibles virutas metálicas en el
aceite para evitar posibles problemas en el futuro.
6. Coloque la carcasa de la excéntrica (4) de nuevo en
una posición vertical.
7. Rellene la carcasa de la excéntrica (4) de nuevo con
aceite de excéntrica (0,15 l de HP800, 0,25 l de
HP1000 + HP1300)
Aceite de excéntrica recomendado SAE 10W-30 o 10W-40
¡ATENCIÓN! NO FUMAR NI HACER UN FUEGO EN LA PROXIMIDAD.
¡PELIGRO DE EXPLOSIÓN!
