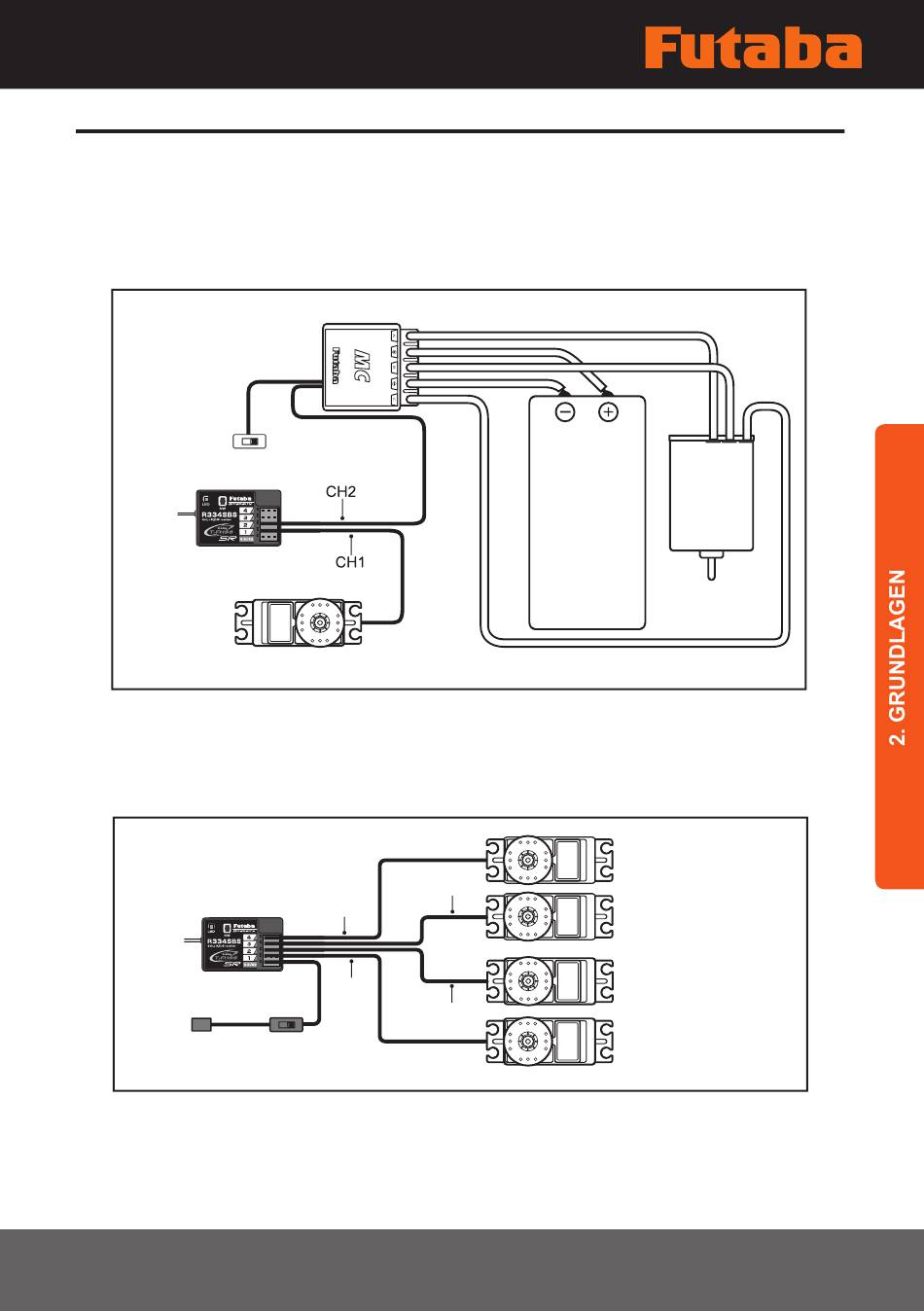

ANSCHLUSS DES EMPFÄNGERS
Nachfolgend zeigen wir Ihnen zwei Anschluss-Beispiele des Empfängers für Modelle mit Elektro-
bzw. Verbrennerantrieb.
Beachten Sie unbedingt die Einbauhinweise auf den nachfolgenden Seiten!
Anschlussbeispiel Elektroantrieb mit Regler
R334SBS
Lenkservo
Anschlussbeispiel Verbrennerantrieb
R334SBS
Empfänger-
akku
Fahrtregler
Schalter
CH4
CH1
Schalter
Bedienungsanleitung // Futaba T7XC
Akku
CH3
CH2
Motor
CH4 Servo
CH3 Servo
Gasservo
Lenkservo
21
