2
Schalten Sie den RL-SV2S ein und lesen Sie die Lattenhöhe für Nagel 1 und Nagel 2 bei einer
Neigungseinstellung von 0 % mit dem LS-80L ab; notieren Sie die Werte.
Sie haben nun die Lattenablesungen h1 und h2 in Millimetern für Nagel 1 und Nagel 2 notiert. Vergewissern
Sie sich, dass am LS-80L die hohe Präzision gewählt ist.
3

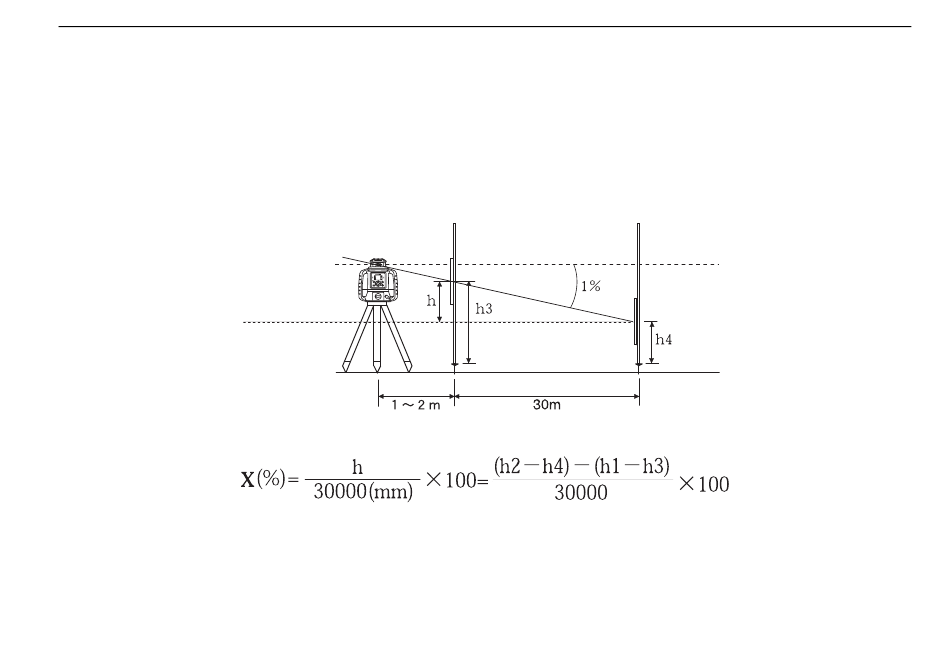

Wählen Sie für die X-Achse eine Neigung von +1,000 %.
Ermitteln Sie erneut die Werte für Nagel 1 und Nagel 2.
Notieren Sie diese Ablesungen als h3 und h4.
4
Berechnen Sie den folgenden Term durch Einsetzen der Werte für h1, h2, h3 und h4:
Wenn das berechnete Ergebnis zwischen 0,990 % und 1,010 % liegt, ist alles in Ordnung.
Liegt das Ergebnis für eine der Achsen außerhalb des genannten Bereichs, wenden Sie sich an Ihren
Händler oder an Topcon.
Wiederholen Sie die Prozedur für die Y-Achse.
8. PRÜFEN UND JUSTIEREN
