Topcon RL-SV2S Bedienungsanleitung Seite 61

8

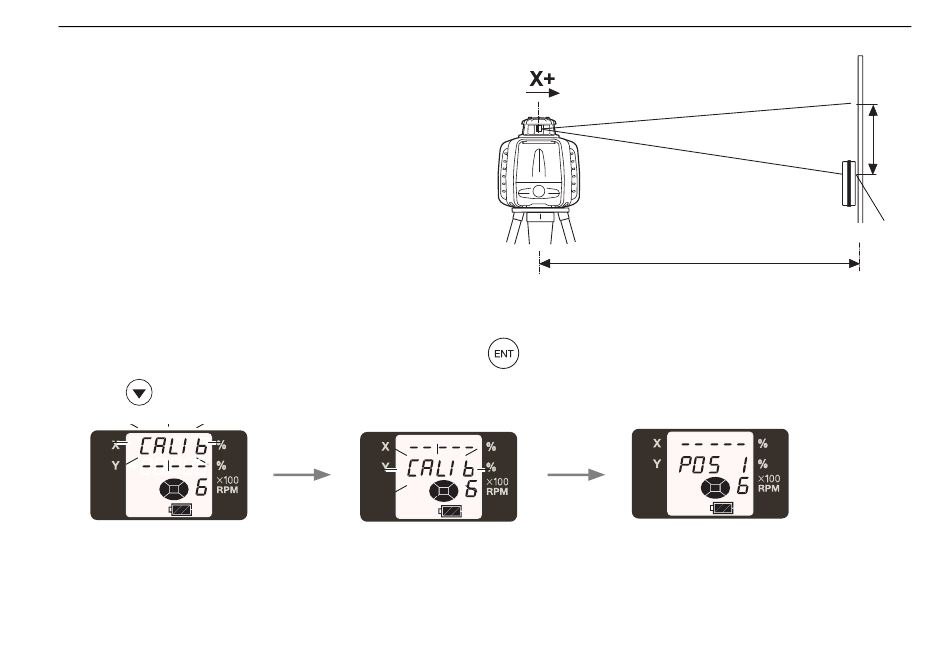

Suchen Sie die Mitte des Laserstrahls mit dem
LS-80L an der Wand und markieren Sie diesen
Punkt: X2
9
Wenn der Abstand zwischen den beiden
Laserpunkten X1 und X2 weniger als 5 mm
beträgt, ist keine Justierung erforderlich.
Schalten Sie das Instrument aus. Wenn der
Abstand mehr als 5 mm beträgt, führen Sie die
Justierung für die horizontale Drehung durch.
aJustieren (S. 54)
10
Prüfen Sie nach dem Justieren der X-Achse auch die Y-Achse.
*1)
Zum Prüfen und Justieren der
Y-Achse drücken Sie die
Taste .
e
Beträgt der Abstand zwischen X1 und X2 mehr als 40 mm (±90"), ist der Einstellbereich
überschritten. Wenden Sie sich an Ihren Händler oder Topcon.
Drücken Sie die Taste .
8. PRÜFEN UND JUSTIEREN
Laserstrahl X2
Laserpunkt X2
50
Der Prüf- und Justiermodus für
die Y-Achse ist aktiv.
X1
X2
53
