7. ANWENDUNGSBEISPIELE UND EINSTELLEN DER VERSCHIEDENEN FUNKTIONEN
1
Stellen Sie den RL-SV2S mittels Stativ auf der Basislinie über dem Punkt A auf; verwenden Sie dazu
ein Lot.
2

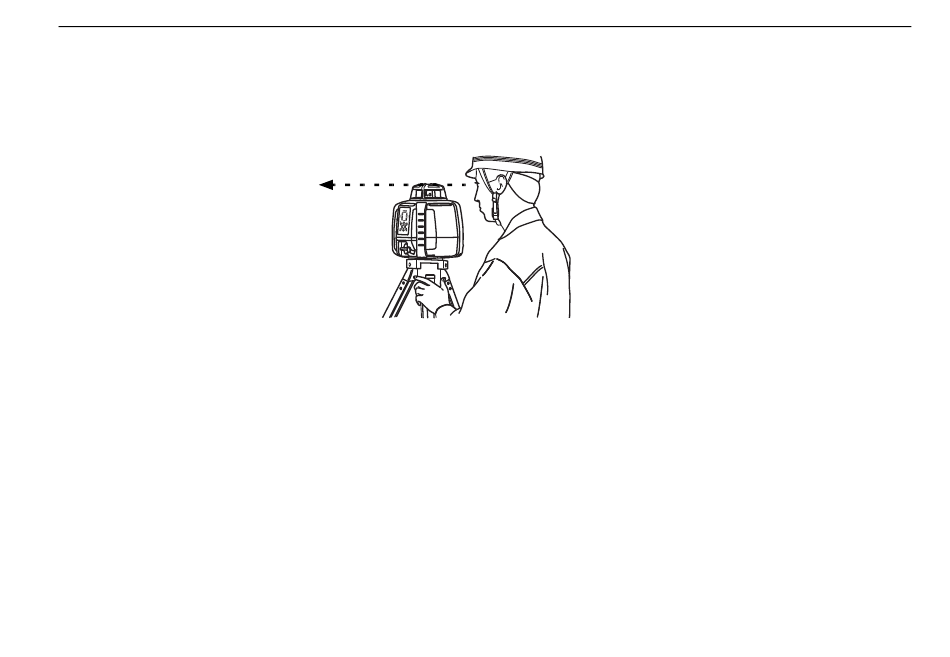

Richten Sie den Laser mithilfe der Peilmarke oben auf dem RL-SV2S grob in Richtung X+ aus
(Punkt B auf der Standardachse).
3
Drehen Sie den Laserstrahl des RL-SV2S in der Horizontalen (X+0,000 %, Y+0,000 %).
4
Bringen Sie im Punkt B einen LS-80L so an einem Stab an, dass dieser mit der Laserhöhe
zusammenfällt. Fixieren Sie den LS-80L.
5
Stellen Sie am RL-SV2S den Wert X+0,000 % und den Wert Y–3,000 % Neigung ein.
6
Richten Sie den RL-SV2S auf dem Stativkopf so aus, dass der Laserstrahl am LS-80L auf die in
4
Schritt festgelegte Sollhöhe trifft.
e
Verändern Sie keinesfalls die Höhe des LS-80L am Stab.
Falls die Höhe des RL-SV2S sich geändert hat, müssen Sie erneut mit Schritt
3
beginnen.
