7. ANWENDUNGSBEISPIELE UND EINSTELLEN DER VERSCHIEDENEN FUNKTIONEN

7.2 Liniensteuerung (manuelle Strahlausrichtung vertikal)

Der Laserstrahl kann bei vertikaler Drehung in Tastenrichtung bewegt werden.
B
• Nur die X-Achse kann verschoben werden.
• Zulässiger Einstellbereich: ±5° (relativ zu einer waagerechten Fläche)
1
Horizontieren Sie das Instrument.
2
Drücken Sie die Ein-/Aus-Taste zum Einschalten
des Geräts. Sobald die Selbsthorizontierung
abgeschlossen ist, wird der Laserstrahl vertikal
aktiviert.
3

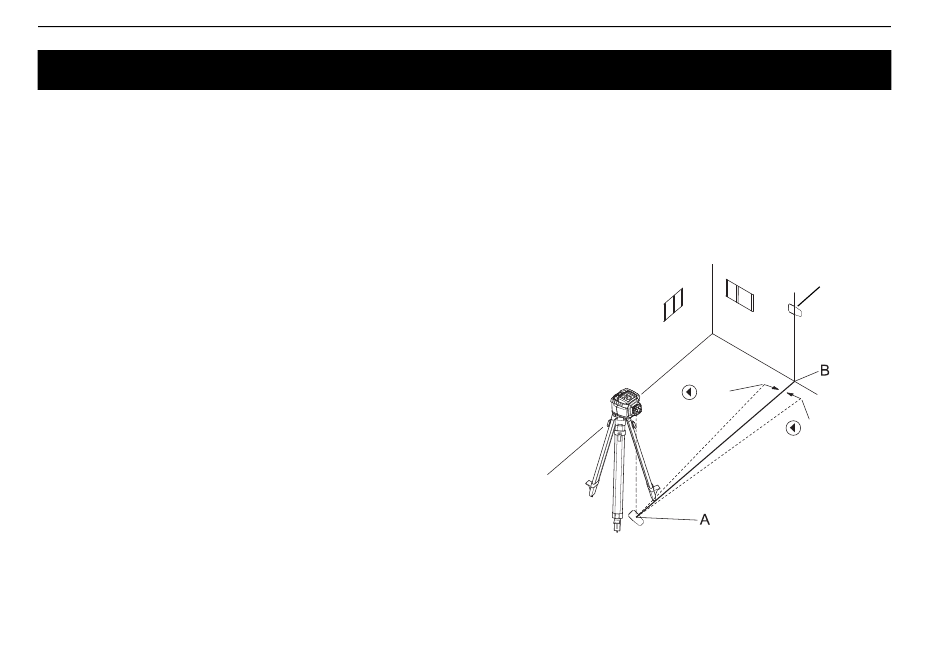

Bewegen Sie den RL-SV2S, um den Laserstrahl
am Bezugspunkt A auszurichten.
B
Stellen Sie sicher, dass die Blase in der Mitte der
Dosenlibelle für die vertikale Richtung (im Bedienfeld
des RL-SV2S) einspielt.
40
Taste
Falls der Laserstrahl am Bezugspunkt A und
B nicht sichtbar ist, müssen Sie den LS-80L
verwenden.
LS-80L
Taste
