MakerBot Replicator 2X Bedienungsanleitung Seite 16

7. Montage der Filamentspule
7a. Öffnen Sie den Karton mit Ihrer Starter-Spule des MakerBot ABS Filament.
Entfernen Sie die Spule aus ihrer Plastiktüte.

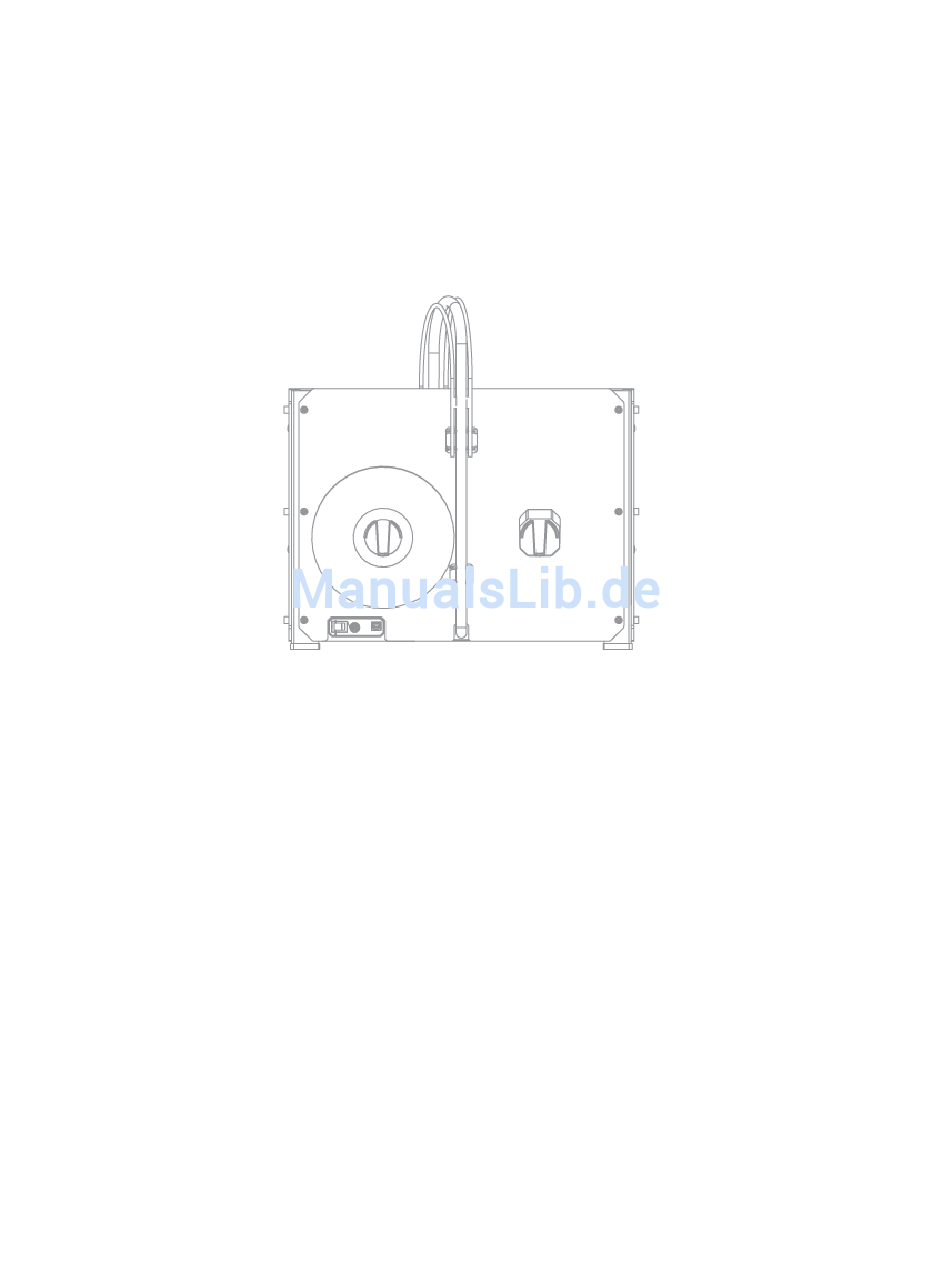

7b. Montieren Sie die Spule auf dem linken Rollenhalter [von der Rückseite des
Replicator 2X aus gesehen]. Richten Sie die Spule so aus, dass sie sich gegen den
Uhrzeigersinn abspulen wird. Schieben Sie die Spule auf den Rollenhalter, bis sie
einrastet. Geben Sie acht, dass sich das Filament nicht abspult oder verheddert,
während Sie die Spule auf der Rückseite des MakerBot Replicator 2X einspannen.
HINWEIS: Wenn eine Spule sich in die falsche Richtung abspult, drehen Sie sie einfach um.
Spulen sind so gestaltet, dass sie auf beiden Seiten eingebaut werden können.
8. Einbauen des Gehäusedeckels
8a. Suchen Sie die Box mit dem Acryl-Gehäusedeckel. Der Gehäusedeckel wird in
einer separaten Box geliefert und befindet sich nicht in der gleichen Box wie Ihr
MakerBot Replicator 2X.
8b. Packen Sie den Gehäusedeckel aus und legen Sie ihn so über Ihren MakerBot
Replicator 2X, dass er die Oberseite des Rahmens, das Extruder-Kabel und die
Filament Führungsrohre abdeckt. Die kleinen Einbuchtungen an den Ecken des
Deckels sollten sich mit den Schraubenköpfen auf der Oberseite des MakerBot
Replicator 2X Rahmens in einer Reihe befinden.
9. Anbringen des Netzteils
9a. Suchen Sie das Netzteil und das Kabel. Verbinden Sie das Kabel mit dem Netzteil.
9b. Stellen Sie sicher, dass der Netzschalter auf dem MakerBot Replicator 2X auf die
Position OFF gestellt ist.
16
