MakerBot Replicator 2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

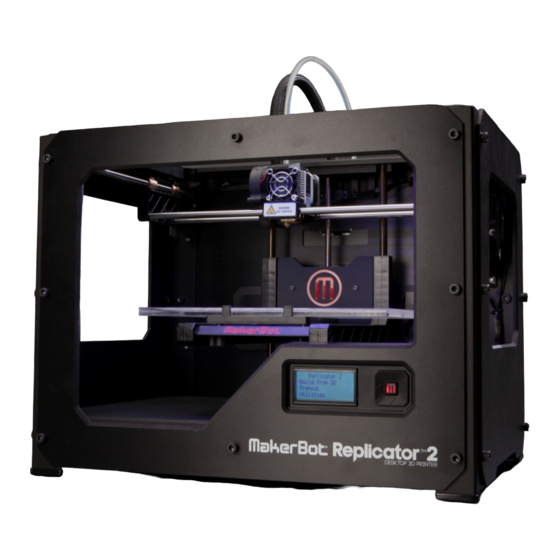

MakerBot Replicator® 2 Desktop 3D Printer
— BEDIENUNGSANLEITUNG —
V4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MakerBot Replicator 2

Inhaltszusammenfassung für MakerBot Replicator 2

  • Seite 1 MakerBot Replicator® 2 Desktop 3D Printer — BEDIENUNGSANLEITUNG —...

  • Seite 2: Inhaltsverzeichnis

    INHALT WILLKOMMEN. LOS GEHT‘S! Technische Daten Wie funktioniert es? Einrichten Ihres MakerBot Replicator 2 Desktop 3D-Druckers Was ist in der Schachtel MakerBot Replicator 2 Darstellung Auspacken Ihres MakerBot Replicator 2 Installieren der Bauplatte Installieren des Filament-Gleitrohrs und der Spulen-Halterung Montieren der Filament-Spule und Anbringen des USB-Kabels Anschließen des Netzteils und Einschalten...

  • Seite 3: Awillkommen. Los Geht's

    WARNUNG: Der MakerBot Replicator 2 erzeugt hohe Temperaturen und enthält bewegliche Teile, die zu Verletzungen führen können. Greifen Sie nie in den MakerBot Replicator 2 während er in Betrieb ist. Lassen Sie den MakerBot Replicator 2 abkühlen, bevor Sie in seinem Inneren hantieren.

  • Seite 4: Technische Daten

    11 Microns [0,0004 Zoll] 2,5 Microns [0,0001 Zoll] Filamentdurchmesser: 1,75 mm [0,069 Zoll] Düsendurchmesser: 0,4 mm [0,015 Zoll] Software Softwarepaket: MakerBot MakerWare™ Dateitypen: stl, .obj, .thing Unterstützt: Windows (XP 32 bit/7+) Ubuntu Linux (12.04+) Mac OS X (10.6 64 bit/10.7+) Abmessungen Ohne Spule: 19.1 x 12.8 x 14.7 Zoll [49 x 32 x 38 cm]...

  • Seite 5: Wie Funktioniert Es

    Der MakerBot Replicator 2 macht feste, dreidimensionale Objekte aus geschmolzenem MakerBot PLA-Filament. Ihre 3D-Design-Dateien werden in Befehle für den MakerBot Replicator 2 übersetzt und per SD- Karte an die Maschine übermittelt. Dann erhitzt der MakerBot Replicator 2 das MakerBot PLA- Filament und drückt sie durch eine Düse bis Schicht für Schicht ein festes Objekt entsteht.

  • Seite 6: B Einrichten Ihres Makerbot Replicator 2 Desktop 3D-Druckers

    Sie sich Zeit nehmen und ebenso sorgfältig beim Auspacken und Einrichten sind. HINWEIS: Verwenden Sie keine Gewalt beim Auspacken und Einrichten, zerreißen Sie nichts. Dies kann zur Beschädigung des MakerBot Replicator 2 Desktop 3D-Druckers führen.   WAS IST IN DER SCHACHTEL...
  • Seite 7 1 Netzteil und Kabel 4 Inbusschlüssel 1 USB-A auf USB-B-Kabel 1 PTFE-basiertes Schmierfett 1 SD-Karte 1 Support-Karte   7  ...
  • Seite 8 3 Blätter mit blauem Klebeband *Mehr Möglichkeiten sind unter www.makerbot.com/store abrufbar...

  • Seite 9: Makerbot Replicator 2 Darstellung

    MAKERBOT REPLICATOR 2 DARSTELLUNG [6] Bauplattform [1] Gantry-System [7] Filament [2] LCD-Display [8] Extruderkabel [3] Bedienteil [9] Extruder [4] Z-Achsen-Gewindestange [10] Filamentspule [5] Bauplatte [11] Spulenhalterung   9  ...

  • Seite 10: Auspacken Ihres Makerbot Replicator

    2 Herausnehmen des MakerBot Replicator 2 aus der Schachtel 2a. Öffnen Sie die Kunststoffabdeckung und fassen Sie den Rahmen des MakerBot Replicator 2 mit festem Griff von außen. Heben Sie ihn aus der Schachtel und stellen Sie ihn auf eine stabile Oberfläche.

  • Seite 11: Installieren Des Filament-Gleitrohrs Und Der Spulenhalterung

    4b. Um die Bauplatte zu entfernen, schieben Sie die Lasche an der Vorderseite der Bauplatte in Richtung der Rückseite der Bauplattform um die Lasche aus den Klammern zu lösen. Heben Sie die Bauplatte von der Bauplattform. 5 Installieren der Spulen-Halterung 5a.
  • Seite 12 6b. Stecken Sie das andere Ende des Filament-Gleitrohrs in die linke Gleitrohr-Halterung auf der Rückseite des MakerBot Replicator 2 [von der Rückseite aus gesehen]. Stellen Sie sicher, dass das Ende des Filament-Gleitrohrs bündig ist mit der Unterkante der Gleitrohr- Halterung. Das Filament-Gleitrohr sollte nicht über die Unterkante der Gleitrohr-Halterung hängen.

  • Seite 13: Montieren Der Filamentspule Und Anbringen Des Usb-Kabels

    7a. Nehmen Sie die Spulenhalterung zur Hand. Kippen Sie die Spule und setzen Sie das quadratische Ende in die linke seitliche Öffnung auf der Rückseite des MakerBot Replicator 2 [von der Rückseite aus gesehen]. MONTIEREN DER FILAMENTSPULE UND ANBRINGEN DES...

  • Seite 14: Anschließen Des Netzteils Und Einschalten

    9b. Stellen Sie sicher, dass der Netzschalter auf dem MakerBot Replicator 2 eingestellt ist auf die Position OFF. 9c. Stecken Sie das Netzteil an der Rückseite des Replicator 2 an. Stellen Sie sicher, dass die flache Seite des Steckers nach unten zeigt.

  • Seite 15: Cstartvorgang: Nivellieren, Laden, Testen

    • Ein durchgehend aufleuchtendes rotes M bedeutet, dass der MakerBot Replicator 2 in Betrieb ist. • Ein blinkendes rotes M bedeutet, dass der MakerBot Replicator 2 auf Benutzereingaben wartet. HINWEIS: Wenn Sie das Startup-Script nicht sehen, verwenden Sie die Pfeiltasten nach oben und unten, um durch das Top-Level-Menü...
  • Seite 16 2 Stellen Sie die Drehknöpfe wie angezeigt ein Das Script fordert Sie auf, die Drehknöpfe individuell einzustellen. Stellen Sie beim Einstellen jedes Drehknopfes sicher, dass die MakerBot Support-Karte gerade zwischen der Düse und Bauplatte durchgleitet. Sie sollten etwas Reibung auf der Support-Karte fühlen, aber immer noch in der Lage sein, die Karte zwischen der Platte und der Extruderdüse durchzuziehen, ohne die Karte zu zerreißen oder zu...

  • Seite 17: Laden Des Makerbot Pla-Filaments

    MakerBot Replicator 2 befestigt ist. • Schieben Sie das MakerBot PLA-Filament ganz durch das Filament-Gleitrohr. • Stecken Sie das lose Ende des MakerBot PLA-Filaments in die die Extruderöffnung oben. • Warten Sie bis das MakerBot PLA-Filament erhitzt ist und ausgestoßen wird.
  • Seite 18 2 Führen Sie das Filament durch das Filament-Gleitrohr Führen Sie das Ende des MakerBot PLA-Filaments in das Ende des Gleitrohrs, wo es an der Rückseite des MakerBot Replicator 2 befestigt ist. Führen Sie den MakerBot PLA-Filament durch das Gleitrohr bis es aus dem anderen Ende des Rohres hervorkommt.
  • Seite 19 HINWEIS: Um Filament-Staus zu vermeiden, stellen Sie sicher, dass das MakerBot PLA-Filament von der Unterseite der Spule in Richtung der Oberseite der Spule speist. Stellen Sie sicher, dass das MakerBot PLA-Filament auf die von der Rückseite aus gesehen linke Spulenhalterung montiert ist , und dass es gegen den Uhrzeigersinn abspult.
  • Seite 20 HINWEIS: Seien Sie nicht überrascht wenn das Filament, das anfänglich aus der Düse kommt, nicht die Farbe hat die Sie erwarten. Es ist wahrscheinlich noch etwas Filament innerhalb des Extruders von unserem Testprozess in der MakerBot-Fabrik übrig. Warten Sie bis Sie die Farbe, die Sie eingelegt haben aus der Düse kommen sehen, bevor Sie die M-Taste drücken.

  • Seite 21: Entladen Des Makerbot Pla-Filaments

    7 Führen Sie das Filament-Gleitrohr zurück Schieben Sie das Gleitrohr wieder in die Extruderöffnung oben. HINWEIS: Wenn Sie Probleme dabei haben oder das MakerBot PLA-Filament wieder laden müssen, können Sie mithilfe der Aufwärts-und Abwärts-Pfeile durch das Top- Level-Menü auf dem LCD-Display blättern und mit der M-Taste das Menü...

  • Seite 22: Herstellen Eines Testobjekts Von Der Sd-Karte

    Liste der Modelle auf die SD-Karte zu navigieren. 2b. Um ein Modell auszuwählen, drücken Sie M. 2c. Der MakerBot Replicator 2 wird beginnen, Ihr Objekt zu bauen. Sie können den LCD-Monitor verwenden, um die Temperatur des Extruders sowie den Status und Fortschritt des Objekts zu überwachen.
  • Seite 23 Verfügbare Projekte auf der SD-Karte Kettenglieder Dateiname: Chain Links Herstelizeit: 15 Minuten Gestaltung: Sal Thingiverse: 28405 Kamm Dateiname: Comb Herstelizeit: 26 Minuten Gestaltung: repraprook Thingiverse: 1140 Mr Kiefer Dateiname: Mr Jaws Herstelizeit: 18 Minuten Gestaltung: Mahoney Thingiverse: 14702 Mutter und Schrauben - Set Dateiname: Nut and Bolt Herstelizeit: 30 Minuten Gestaltung: aubenc...

  • Seite 24: D Erstellen Sie Ein Objekt Mit Makerbot Makerware

    1 Laden Sie die MakerBot MakerWare herunter und installieren Sie sie. 1a. Gehen Sie zu Ihrem Computer und öffnen Sie eine Browser-Sitzung. 1b. Geben Sie die URL makerbot.com/makerware ein und laden Sie das richtige MakerWare-Installationsprogramm für Ihr Betriebssystem herunter. 1c. Öffnen Sie das...
  • Seite 25 Building. Suchen Sie "FlatIron.stl" und "Woolworth.stl" in der Liste der verfügbaren Downloads und klicken Sie auf die Dateinamen, um sie auf Ihrem Computer speichern. 3 Offene MakerBot MakerWare [1] Kamera Home: Setzt MakerWare zurück auf die Standardansicht des Objekts. [2] +/-: Vergrößern und verkleinern. Sie können auch mit dem Scrollrad auf der Maus vergrößern oder verkleinern.

  • Seite 26: Statusleiste

    [8] Herstellen: Klicken Sie auf diese Taste zum Öffnen des Herstell- Dialogs, in dem Sie die Druckauflösung und andere Optionen für Ihren MakerBot Replicator 2 auf einer SD-Karte festlegen und speichern können. [9] Speichern: Hier können Sie die aktuelle Platte als Datei zur späteren Verwendung speichern.
  • Seite 27 4 Öffnen Sie die .stl-Dateien in MakerBot MakerWare     Minimalistische Gebäude von NYC Gestaltung: JonMonaghan Thingiverse: 12762 4a. Klicken Sie auf die Schaltfläche "Hinzufügen". Navigieren Sie zum Speicherort der Datei FlatIron.stl und wählen Sie sie aus. Die Datei wird sich in der Mitte der Bauplatte öffnen.
  • Seite 28 4f. Wählen Sie die Schaltfläche "Skalieren". Klicken und ziehen Sie, um die Größe der beiden Modelle gleichzeitig zu ändern. TIPP: Sie können mithilfe der Schaltfläche "Hinzufügen" auch Objekte duplizieren. Wählen Sie das Objekt und drücken Sie Strg/Befehl+C zum Kopieren und Strg/Befehl+V zum Einfügen. 5 Speichern Sie Ihre Modell- und Bearbeitungsweg-Dateien 5a.

  • Seite 29: Erweiterte Optionen

    5b. Wählen Sie die "Herstellen“-Schaltfläche. Das Herstell-Dialog erscheint mit den folgenden Optionen: [1] HERSTELLEN MIT: Wählen Sie den Replicator 2, wenn er nicht bereits ausgewählt ist. [2] MATERIAL: Wählen Sie die Art des Kunststoffs für die Herstellung. [3] QUALITÄT: Geben Sie die Qualität für Ihr Objekt an. Kleinere Schichthöhen führen zu detaillierteren Modellen und längeren Bauzeiten.

  • Seite 30: Verwendung Von Replicatorg

    6 Drucken Sie Ihre Datei 6a. Werfen Sie die SD-Karte aus dem SD-Kartenleser Ihres Computers aus und legen Sie sie in den SD-Karten-Steckplatz hinter der MakerBot Replicator 2 - LCD-Schnittstelle ein. 6b. Benutzen Sie die Pfeiltasten auf der LCD-Schnittstelle um zum Menüpunkt "Herstellen von SD-Karte"...

  • Seite 31: Fehlerbehebung, Diagnose Und Wartung

    FEHLERBEHEBUNG, DIAGNOSE UND WARTUNG Dieses Kapitel beschreibt die grundlegenden Fehlerbehebungs- und Wartungsaufgaben für Ihre MakerBot® Replicator®2 Desktop 3D- Drucker. Einzelheiten zur erweiterten Fehlerbehebungs- und Wartungsaufgaben finden Sie unter www.makerbot.com/support FEHLERBEHEBUNG: Häufig auftretende Probleme und wie man sie behebt PROBLEM LÖSUNG Machen Sie einen frischen Schnitt am Ende des MakerBot PLA-Filaments.

  • Seite 32: Diagnose

    Sie es wieder. HINWEIS: Weitere detaillierte Informationen zur Fehlerbehebung finden Sie auf der MakerBot Replicator 2 - Fehlerbehebungsseite unter www.makerbot.com/support/replicator2/troubleshooting. Video-Tutorials zur Problembehandlung finden Sie in der MakerBot Replicator 2 Video-Sammlung unter makerbot.com/support/replicator2/videos. DIAGNOSE: LCD-DISPLAY | TOP-LEVEL MENÜ LCD: Die Top-Level-Menüs Zeigt die Liste der Modelle auf der SD-Karte.

  • Seite 33: Lcd-Display | Menü "Dienstprogramme

    Jog Mode | LCD-Display steuern. Script, das Ihnen bei der Konfiguration Startup-Script Run Startup Script | des MakerBot Replicator 2 und bei der ausführen Herstellung Ihres ersten Objekts hilft. Setzt die Schrittmotoren in Betrieb. Sie können die Bauplattform oder den...

  • Seite 34: Lcd-Display | Menü "Info Und Einstellungen

    Hilfe-Texte [Aus]. HEAT LEDs | WÄRME-LED-LEUCHTEN: Ändert die LED-Farben, wenn die MakerBot Replicator 2 erhitzt. Wenn diese Option auf On gesetzt ist, ändert sich die LED-Farbe während der Erhitzung von blau zu rot und stellt sich auf den Standard-Farbwert zurück, wenn der Prozess abgeschlossen ist.

  • Seite 35: Wartung

    Gewindestange und die Umlenkrolle zu schmieren: 1. Nehmen Sie die Tube mit PTFE-basiertem Schmierfett zur Hand, die mit Ihrem MakerBot Replicator 2 mitgeliefert wurde. 2. Fassen Sie beide Seiten der Bauplattform und schieben Sie sie vorsichtig zum Boden des MakerBot Replicator 2.
  • Seite 36 Inneren des Gewindes gut verteilen. 7. Suchen Sie die X-Achsen-Umlenkrolle. Wenn Sie den MakerBot Replicator 2 von vorne betrachten, ist die Umlenkrolle an der oberen linken Seite. Die Umlenkrolle ist eine der Rollen, die den Gummiriemen des Extruders von links nach rechts bewegen, entlang der X-Achse.

  • Seite 37: Reinigung Des Antriebsrads

    Reinigung des Antriebsrads Das Antriebsrad ist der Teil des Extruders, der das Filament durch den Extruder drückt. Wenn Sie Dinge mit Ihren MakerBot Replicator 2 herstellen, können kleine Stücke aus gehärtetem PLA am Antriebsrad haften bleiben. Wenn Sie Probleme mit Ihrem Extruder haben, könnte die Reinigung des Antriebsrads helfen.
  • Seite 38 8. Fügen Sie die Lüfterhaube, den Lüfter, den Kühlkörper und die Abstandshalter wieder an der Vorderseite des Extruders an und machen Sie sie fest. 9. Laden Sie das MakerBot PLA-Filament erneut. Um dies zu tun, wählen   Sie am LCD-Display "...

  • Seite 39: Glossar Der Fachbegriffe

    Version zu aktualisieren. Um die Firmware zu aktualisieren gehen Sie folgendermaßen vor: 1. Nehmen Sie das USB-A auf USB-B-Kabel, das mit Ihrem MakerBot Replicator 2 mitgeliefert wurde und verwenden Sie es als Verbindung von Ihrem Replicator 2 zu Ihrem Computer.
  • Seite 40 MakerBot Replicator 2 gedruckt können. SD-KARTE: Secure Digital-Speicherkarte, die digitale Daten speichert und vom MakerBot Replicator 2 gelesen werden kann. Die SD-Karte die Sie mit Ihrem MakerBot Replicator 2 verwenden wollen, muss auf FAT16 mit einer maximalen Kapazität von 2 GB formatiert werden.
  • Seite 41 BEARBEITUNGSWEG: Der Satz von Anweisungen der von Ihrem MakerBot verwendet wird, um ein Objekt zu bauen. Werkzeugwege für den MakerBot Replicator 2 müssen als X3G- Datei gespeichert werden. .STL: Ein weit verbreitetes Dateiformat für 3D-Modelle. USB-KABEL: Ein Kabel, das es Ihren Computer erlaubt, mit dem MakerBot Replicator 2 zu kommunizieren, um die Firmware zu aktualisieren.

  • Seite 42: Kontaktieren Sie Uns

    Wenn Sie einmal Hilfe brauchen bei der Lösung eines Problems mit Ihrem MakerBot Replicator 2, senden Sie eine E-Mail an die oben genannte Adresse, um ein Protokoll mit dem MakerBot Support-Team zu eröffnen. Um uns Ihr Problem von Anfang an verstehen zu helfen, ist es sehr hilfreich, Bilder oder ein Video als Anhang zu Ihrer E-Mail beizufügen.

  • Seite 43: Sicherheit Und Konformität

    SICHERHEIT UND KONFORMITÄT RADIO- UND FERNSEHEMPFANG Dieses Gerät wurde getestet und entspricht den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnumgebung sicherstellen. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen, und wenn nicht in Übereinstimmung mit den Anweisungen installiert und verwendet, kann es Störungen im Funkverkehr verursachen.

  • Seite 44: Garantie, Rücknahme Und Ersetzungs-Richtlinien

    Alle Informationen in diesem Handbuch können jederzeit ohne Vorankündigung geändert werden und werden nur zum Zwecke der besseren Nutzung zur Verfügung gestellt. MakerBot behält sich das Recht vor, in eigenem Ermessen und zu jeder Zeit Änderungen oder Überarbeitungen des Handbuches vorzunehmen. Sie stimmen zu, an alle Änderungen und/oder Ergänzungen gebunden zu sein.
  • Seite 45 "Verbraucher" im Magnuson-Moss Warranty-Federal Trade Commission Improvements Act definiert sind. HAFTUNGSBESCHRÄNKUNGEN. In keinem Fall wird MakerBot oder einer unserer leitenden Angestellten, Direktoren, Mitarbeiter, Aktionäre, Partner, Vertreter, Nachfolger oder Rechtsnachfolger, noch eine bei der Schaffung oder Herstellung unserer Produkte beteiligte Partei haften Ihnen oder jemand anderem gegenüber für indirekte, spezielle, Straf-, Neben- oder Folgeschäden...
