1.6.8 LEINENÜBERTRAGUNG RAD

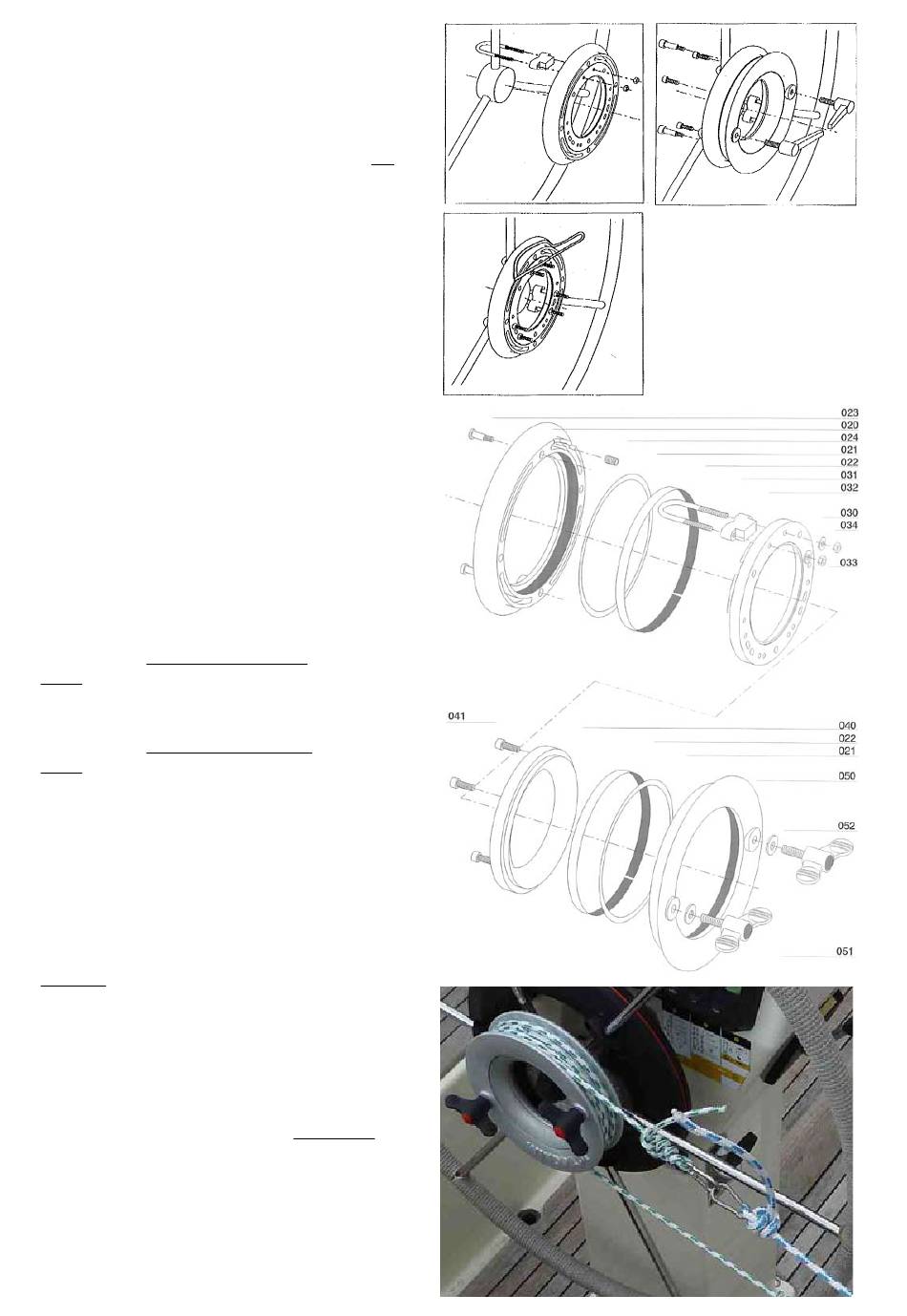

1.6.8.1 MONTAGE RADADAPTER:
• Radadapter zunächst an einer Speiche montieren,
• danach 2 weitere Schellen am Rad montieren.
• Montagesicherung entfernen, Adapter muss frei
vor den Speichen des Rades drehen können!
• Vom Befestigungspunkt der Leinen am Radadapter
sollte jede Leine 1,5 mal um den Adapter geführt
werden (Reibung/Lastverteilung), bevor sie mit
den vom Seitendeck/achtern kommenden Leinen
verbunden werden (durch Carabiner-Haken)
1.6.8.2 LEINENFÜHRUNG:
• Beide Leinen führen vor der Ringmutter Nr.315
zunächst in die Heckkorb-Ecken, oder, falls
Querstange montiert, an dessen Enden.
• Danach wird wahlweise eine der beiden
Leinen im Heckbereich zur anderen Schiffseite
herübergeführt.
• Nun werden beide Leinen gemeinsam auf einer
Schiffseite nach vorn bis auf Höhe Radsteuerung
geführt,
• dann mit Doppelblock zur Steuersäule umgelenkt.
• Auf diese Weise bleibt das Cockpit auf einer
Schiffseite frei von Leinen!
BEIDE LEINEN ÜBER STB SEITE:
• Die Leine, die vom System nach Stb führt, zieht
unten am Adapter.
BEIDE LEINEN ÜBER BBD SEITE:
• Die Leine, die vom System nach Bbd führt, zieht
unten am Adapter.
1.6.8.3 TRENNSTELLE:
• Mittig zwischen Radadapter und seitlichem
Doppelblock werden beide Leinen mit 4
Carabinerhaken getrennt (Inbetriebnahme/
Außerbetriebnahme). Falls der Platz zwischen
Steuersäule und seitlichem Umlenkblöck zu gering
ist, Trennstelle zwischen Doppelblock und achteren
Umlenkblöcken vorsehen.
• Achtung: Carabiner-Haken paarweise markieren!
1.6.8.4 LEINENSPANNUNG:
• Lose kann kontrolliert reduziert/entfernt werden
durch die Montage eines zusätzlichen Blocks, der
quer zur Laufrichtung mit dünner Leine gespannt
wird, z.B. im Heckkorb.
• Zum Lösen der 4 Carabiner in der Trennstelle wird
dieser einzelne Block entlastet - die Carabiner
Haken können nun leicht geöffnet werden.
• Bei Inbetriebnahme des Systems umgekehrt
verfahren.
13
