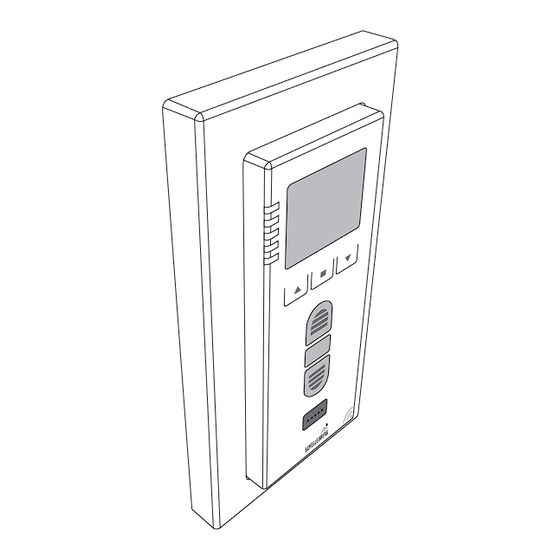

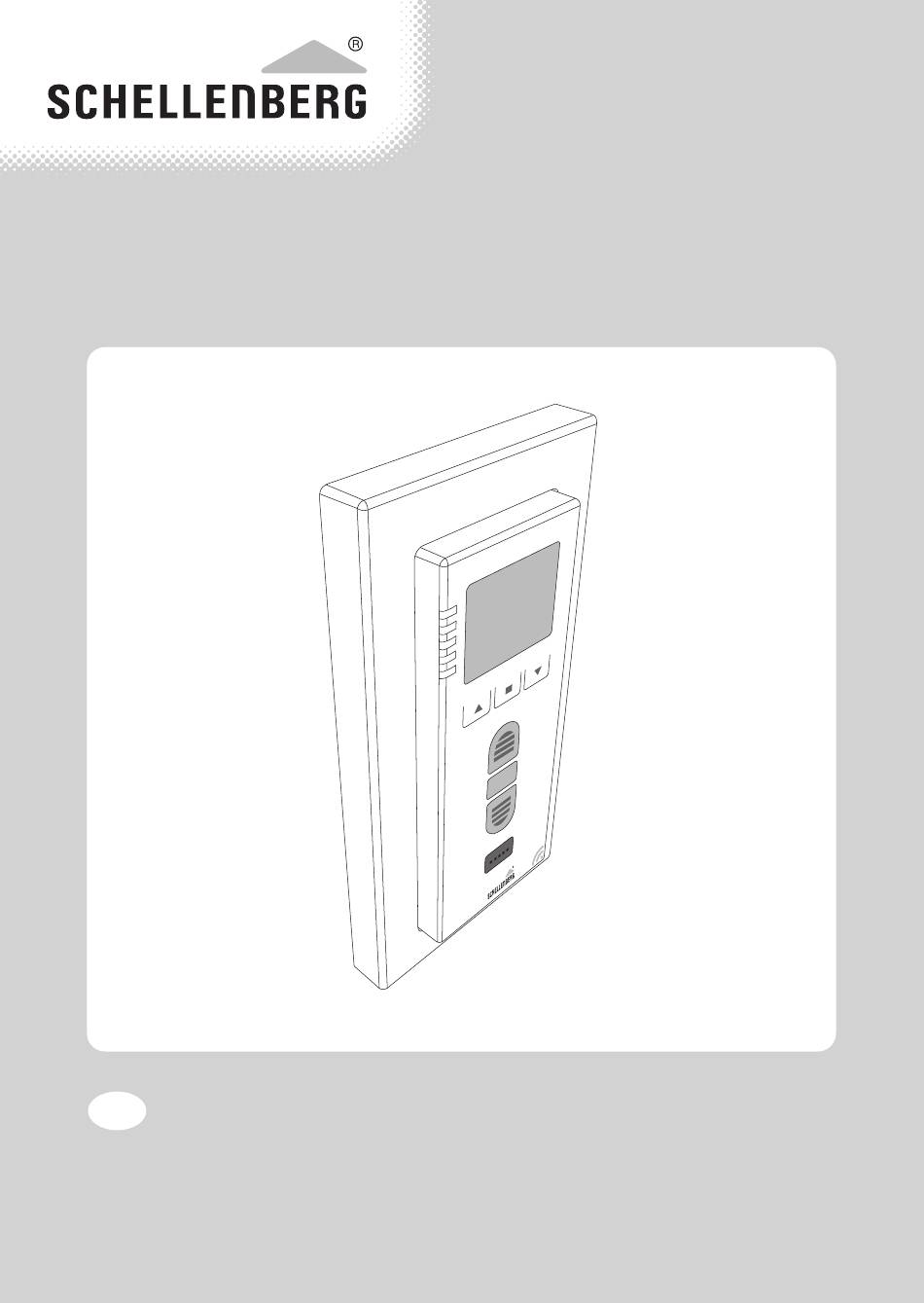

- Seite 1 FUNK-ZEITSCHALTUHR PREMIUM 20032...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit und Hinweise ����������������������������������������������������������������������������������������������������� Technische Daten ������������������������������������������������������������������������������������������������������������������ Produktabbildung/Tastenerklärung/Display ������������������������������������������������������������� Benötigte Werkzeuge ���������������������������������������������������������������������������������������������������������� Lieferumfang ���������������������������������������������������������������������������������������������������������������������������� Montage ������������������������������������������������������������������������������������������������������������������������������������� Batterie einlegen �������������������������������������������������������������������������������������������������������������������� Rollladenmotor einstellen mit Funk-Zeitschaltuhr PREMIUM ������������������������������ Rollladenmotor in Lernbereitschaft versetzen (Option A / Option B) ���� Rollladenmotoren – Adressen zuweisen ������������������������������������������������������������ Funk-Zeitschaltuhr PREMIUM –... - Seite 3 Rollladenmotor in Lernbereitschaft versetzen (Option A / Option B) ���� Werksreset durchführen ������������������������������������������������������������������������������������������� Kopplung Smart Home System ����������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2024, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken...
-
Seite 4: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�... -
Seite 5: Bestimmungsgemässe Verwendung
• Bewahren Sie bitte diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen� NUTZUNGSHINWEISE • Pro Kanal können bis zu 5 Schellenberg Funk-Produkte angelernt und gesteuert werden� • Bei Auswahl aller Kanäle werden alle angelernten Funk-Produkte der Gruppen gleichzeitig angesteuert�... -
Seite 6: Eu-Konformitätserklärung
Anforderungen der europäischen und nationalen Richtlinien� Die Konformität wurde nachgewiesen� Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center)� Funkanlagenrichtlinie 2014/53/EU (RED) RoHS-Richtlinie 2011/65/EU Elektro- und Elektronik-Geräte sowei Batterien dürfen nicht als Haus- oder Restmüll entsorgt werden, sondern müssen in den dafür... -
Seite 7: Produktabbildung/Tastenerklärung/Display
PRODUKTABBILDUNG / TASTENERKLÄRUNG / DISPLAY 1 Display 2 Menütaste Set Bestätigt Menüeinstellungen 3 Menütaste Minus Menüeinstellungen 4 Menütaste Plus Menüeinstellungen 5 LED Kanal 1 -5 6 Taste Auffahrt Rollladen / Markise fährt nach oben / aus� Funk-Steckdose/ Funk-Lichtschalter/ Funk-Lichtmodul schaltet ein� 7 Taste Stopp Stoppt die Auf- / Abfahrt des Rollladenmotors�... -
Seite 8: Batterieanzeige
Beschreibung Display Channel CHANNEL 1 2 3 4 5 Zeigt den aktuellen Kanal an� Kanäle mit Kreis umrandet sind programmierte Kanäle� Wochentag 1..7 Zeigt den aktuellen Wochentag an� 16 17 1 = Mo, 2 = Di, 3 = Mi, 4 = Do, 5 = Fr, 6 = Sa, 7 = So Symbole blinken bei Uhrzeit Zeigt die eingestellte Uhrzeit an�... -
Seite 9: Benötigte Werkzeuge
tools box-full... -
Seite 10: Montage
MONTAGE tools tools... - Seite 11 tools CHECK...
-
Seite 12: Batterie Einlegen
BATTERIE EINLEGEN... - Seite 13 CHECK...
-
Seite 14: Rollladenmotor Einstellen Mit Funk-Zeitschaltuhr Premium
ROLLLADENMOTOR EINSTELLEN MIT ZEITSCHALTUHR PREMIUM C1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN Exclamat OPT A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 Sek. Rollladenmotor für 5 Sek� spannungsfrei schalten� 230 V AC, 50 Hz... - Seite 15 Exclamat OPT B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 Schauen Sie sich den kompletten Einstellprozess des Funk-Rollladenmotors in unserem Video an� min. Hinweis: 5 Sek. Schalten Sie den Rollladenmotor für 5 Sekunden spannungsfrei� Schalten Sie die Spannungsversorgung des Motors im Sekundenrhythmus Schalten Sie die Spannung ein�...
- Seite 16 leiser leiser = 1 Sek. = 1 Sek. toctoc! Schalten Sie Schalten Sie die Spannung innerhalb Schalten Sie die Spannung die Spannung ein� von einer Sekunde wieder aus� innerhalb von einer Sekunde wieder ein� Hinweise: – der Vorgang AN/AUS/AN darf insgesamt nicht länger als 3 Sek� dauern –...
-
Seite 17: C2 Rollladenmotoren - Adressen Zuweisen
Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder Motor einzeln spannungsfrei geschaltet werden kann� Es können max� 5 Rollladenmotoren an einer Stromzuleitung angeschlossen werden� C2 ROLLLADENMOTOREN – ADRESSEN ZUWEISEN Hinweis: Der Rollladenmotor muss sich in Lernbereitschaft befinden� 1 –... -
Seite 18: C3 Funk-Zeitschaltuhr Premium - Programmiermodus Starten
C3 ZEITSCHALTUHR – PROGRAMMIERMODUS STARTEN Programmiertaste kurz drücken�... -
Seite 19: C4 Kanalwahl
C4 KANALWAHL 1-5x... -
Seite 20: C5 Funk-Zeitschaltuhr Premium Mit Rollladenmotor Koppeln
C5 ZEITSCHALTUHR MIT ROLLLADENMOTOR KOPPELN Anwahl Rollladenmotor-Adresse� Taste Stopp so oft drücken, bis sich der gewünschte Rollladenmotor meldet� 1-5x 1 – 5 x... - Seite 21 Schritt 2 und 3 innerhalb 4 Sekunden ausführen Beide Tasten kurz Taste Stopp kurz drücken� gleichzeitig drücken� CHECK...
-
Seite 22: C6 Drehrichtung Prüfen
C6 DREHRICHTUNG PRÜFEN CHECK Book-ope Book-ope... -
Seite 23: C7 Drehrichtung Ändern
C7 DREHRICHTUNG ÄNDERN Schritt 1 und 2 innerhalb 4 Sekunden ausführen Beide Tasten kurz Taste Stopp kurz drücken� gleichzeitig drücken� CHECK... -
Seite 24: C8 Endlage Oben Einstellen
C8 ENDLAGE OBEN EINSTELLEN Tipp Tipp Tipp Tipp Tipp Tipp 100 % 90 %... - Seite 25 Beide Tasten kurz Taste Auffahrt kurz drücken� gleichzeitig drücken� CHECK...
-
Seite 26: C9 Endlage Unten Einstellen
C9 ENDLAGE UNTEN EINSTELLEN Tipp Tipp Tipp Tipp Tipp Tipp 90 %... - Seite 27 Beide Tasten kurz Taste Abfahrt kurz drücken� gleichzeitig drücken� CHECK...
-
Seite 28: C10 Funk-Zeitschaltuhr Premium - Programmiermodus Beenden
C10 ZEITSCHALTUHR – PROGRAMMIERMODUS BEENDEN Programmiertaste kurz drücken�... -
Seite 29: C11 Testfahrt
C11 TESTFAHRT... -
Seite 30: Rollladenmotor - Zwischenlage Setzen Mit Funk-Zeitschaltuhr Premium (Optional)
D1 ROLLLADENMOTOR ZWISCHENLAGE SETZEN MIT ZEITSCHALTUHR (OPTIONAL) D1 ZWISCHENLAGE SETZEN Nur bei Rollladenmotoren PREMIUM Art�-Nr�: 20810, 20820, 20840, 20506, 20510, 20811, 20821, 20841, 20507, 20511 z. B. 60 % Alle Rollladenmotoren (1 – 5) pro Kanal erhalten die gleiche Zwischenlage und fahren entsprechend�... - Seite 31 Taste Stopp kurz drücken� Beide Tasten gleichzeitig kurz drücken CHECK...
-
Seite 32: D2 Zwischenlage Anfahren
D2 ZWISCHENLAGE ANFAHREN 60 % D3 ZWISCHENLAGE LÖSCHEN 100 %... - Seite 33 Beide Tasten gleichzeitig Taste Stopp kurz drücken� kurz drücken CHECK...
-
Seite 34: Weitere Funksender Koppeln
E WEITERE FUNKSENDER KOPPELN E1 PROGRAMMIERMODUS STARTEN Programmiertaste kurz drücken�... -
Seite 35: E2 Programmiermodus Übertragen
E2 PROGRAMMIERMODUS ÜBERTRAGEN Sek�... -
Seite 36: E3 Programmiermodus Beenden
E3 PROGRAMMIERMODUS BEENDEN CHECK Programmiertaste kurz drücken� Zwischen jedem Kopiervorgang mindestens 10 Sek� warten�... -
Seite 37: Funk-Zeitschaltuhr Premium Programmieren
F FUNK-ZEITSCHALTUHR PREMIUM PROGRAMMIEREN F1 EINSTELLUNG DATUM UND UHRZEIT 4 Sek. Nur im manuellen Modus möglich! (siehe Schritt F2, Seite 39) z.B. 3x 09 26... - Seite 38 Einstellung Datum: Tag Einstellung Datum: Monat CHECK Einstellung Datum: Jahr...
-
Seite 39: F2 Manuell- Und Automatikumschaltung
F2 MANUELL- UND AUTOMATIKUMSCHALTUNG 09 26 09 26 1 Sek. 1 Sek. Aktiv: Manuell Aktiv: Automatik/ Tagesprogramm F3 UMSCHALTUNG TAGES- UND WOCHENPROGRAMM 09 26 09 26 1��7 2 Sek. 2 Sek. Aktiv: Tagesprogramm Aktiv: Wochenprogramm... -
Seite 40: F4 Urlaubs- / Zufallsfunktion
F4 URLAUBS- / ZUFALLSFUNKTION 09 26 09 26 1��7 1��7 2 Sek. 2 Sek. Aktiv: Tagesprogramm/ Aktiv: Tagesprogramm/Wochen- Wochenprogramm programm mit Urlaubs-/ Zufallsfunktion F5 ASTROFUNKTION AKTIVIEREN / DEAKTIVIEREN 09 26 09 26 1��7 1��7 2 Sek. 2 Sek. Aktiv: Tages- oder Aktiv: Tages- oder Wochen Wochenprogramm programm mit Astrofunktion... -
Seite 41: F6 Tagesprogramm Einstellen
F6 TAGESPROGRAMM EINSTELLEN 07 00 09 26 6 Sek. Nur im Automatikmodus möglich! (siehe Schritt F2, Seite 39) Kanal für Tagesprogramm auswählen� 23 00 - - - - 00 00 Schaltzeit 23:00 Schaltzeit inaktiv Schaltzeit 00:00... - Seite 42 07 00 08 00 08 00 08 25 20 00 22 00...
-
Seite 43: F7 Wochenprogramm Einstellen
22 00 CHECK Schritte 1 bis 10 zur Programmierung der Kanäle 2 – 5� F7 WOCHENPROGRAMM EINSTELLEN 09 26 07 00 09 26 1��7 1��7 1��7 6 Sek. Nur im Automatikmodus möglich! (siehe Schritt F2, Seite 39) Achtung! Schalten Sie zuerst die Automatik auf Wochenprogramm Kanal für Wochenprogramm um (Schritt F3, Seite 39) - Seite 44 Diese Schritte der AUF- und Abfahrtzeit 07 00 für jeden Wochentag (1 bis 7) wiederholen� Book-ope 41ff Die kleine Ziffer steht für die Wochentage� (Seite 8)
-
Seite 45: F8 Programmierung Astrofunktion
F8 PROGRAMMIERUNG ASTROFUNKTION 09 26 0 00 4 Sek. Achtung! Nur im Die blinkende Ziffer Book-ope manuellen Modus beschreibt die Zone möglich� (siehe des Breitengrads auf Schritt F2, Seite 39) der Europakarte� 0 00 Die Astrofunktion gilt für alle zeitprogrammierten Kanäle�... - Seite 46 0 00 Maximale Abweichung: Gewünschte Abweichung - 1:59 h bis + 1:59 h zur Astrozeit� Gewünschte Abweichung zur Astrozeit�...
- Seite 47 Einstellen der automa- Einstellen der automa- tischen Sommer- und tischen Sommer- und Winterzeit� Winterzeit� Su:00 = ausgeschaltet Su:01 = eingeschaltet 09 26 CHECK...
-
Seite 48: Gekoppelte Funk-Zeitschaltuhr Premium Löschen
G GEKOPPELTE FUNK-ZEITSCHALTUHR PREMIUM LÖSCHEN Programmiertaste kurz drücken�... - Seite 49 Anwahl Rollladenmotor-Adresse� Taste Stopp so oft drücken, bis sich gewünschter Rollladenmotor meldet� Beide Tasten gleichzeitig kurz drücken�...
- Seite 50 Beide Tasten kurz gleichzeitig drücken� Beide Tasten kurz gleichzeitig drücken�...
-
Seite 51: Werksreset - Funk-Zeitschaltuhr Premium
CHECK Programmiertaste kurz drücken� H WERKSRESET – FUNK-ZEITSCHALTUHR PREMIUM 09 26 10 Sek. CHECK CHANNEL 1 2 3 4 5 1..7... -
Seite 52: Werksreset - Rollladenmotor
WERKSRESET – ROLLLADENMOTOR I1 ROLLLADENMOTOR IN LERNBEREITSCHAFT VERSETZEN Exclamat OPT A gilt für folgende Rollladenmotoren (Artikelnummer): 20506, 20510, 20810, 20820, 20840 5 Sek. Rollladenmotor für 5 Sek� spannungsfrei schalten� 230 V AC, 50 Hz... - Seite 53 Exclamat OPT B gilt für folgende Rollladenmotoren (Artikelnummer): 21106, 21110, 21210, 21220, 21240 5 Sek. Rollladenmotor für 5 Sek� spannungsfrei schalten� = 1 Sek. = 1 Sek. Schalten Sie den Schalten Sie den Schalten Sie den Strom an� Strom in unter einer Strom nach genau einer Sekunde wieder aus�...
- Seite 54 230 V AC / 50 Hz Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt� Danach haben Sie ca� 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird� Hinweis: Sobald mehrere Rollladenmotoren an der gleichen Stromzuleitung angeschlossen sind, bitte bevorzugt so montieren, dass jeder Motor...
-
Seite 55: I2 Werksreset Durchführen
I2 WERKSRESET DURCHFÜHREN CHECK Programmiertaste kurz drücken� Beide Tasten kurz gleichzeitig drücken�... - Seite 56 Beide Tasten kurz gleichzeitig drücken� Beide Tasten kurz gleichzeitig drücken�...
- Seite 57 Programmiertaste kurz drücken�...
- Seite 58 EUROPAKARTE Reykjavik Trondheim Helsinki Oslo Stockholm Tallinn Glasgow Riga Moskau Dublin Minsk London Berlin Warschau Kiev Prag Paris München Wien Zürich Budapest Mailand Belgrad Bucharest Marseille Lissabon Madrid Sofia Ankara Malaga Izmir Athen Astrofunktion: Die Astrofunktion ist für die Abendschließung und folgt dem Sonnenuntergang im Jahresverlauf�...
-
Seite 59: Kopplung Smart Home System
BREITENGRAD ZONE 35° 40° 45° 50° 55° 60° 65° ZONE LAND PT, ES, IT, AL, KO, GR, TR FR, CH, IT, SI, HR, BA, HU, RS, RO, ME, KO, BG, TR GB, FR, BE, NL, DE, CH, AT, CZ, PL, SK, HU, UA, MD, RO, RU GB, NL, DE, DK, NO, SE, PL, LT, LV, WR, UA, RU GB, NO, SE, FI, LV, EE, RU IS, NO, SE, FI, RU... -
Seite 60: Kundenservice
User-hea Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen service@schellenberg.de Tel +49 (0) 271 89 0 56 - 444 www.schellenberg.de...
