GER

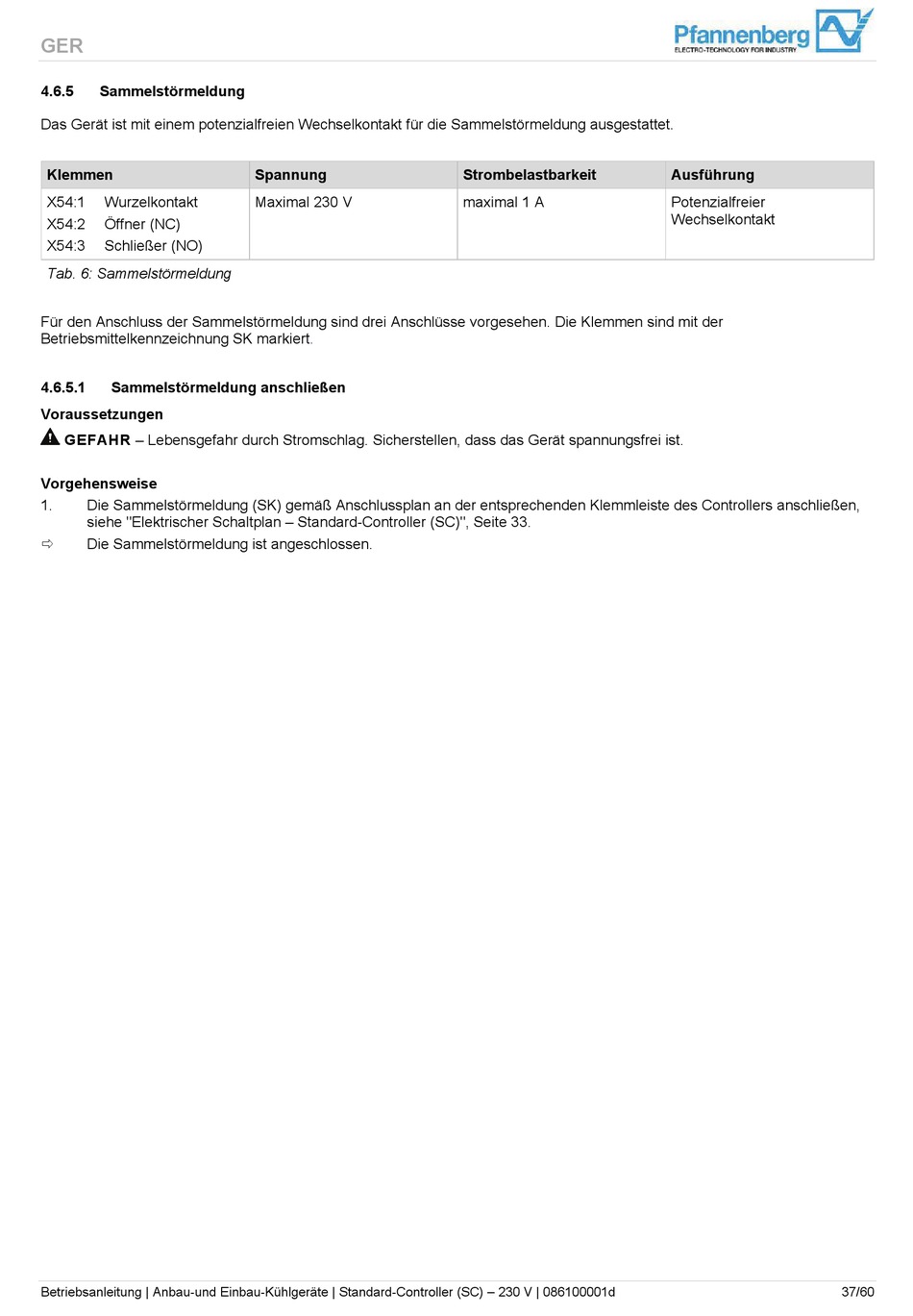

4.6.5
Sammelstörmeldung
Das Gerät ist mit einem potenzialfreien Wechselkontakt für die Sammelstörmeldung ausgestattet.
Klemmen
X54:1
Wurzelkontakt
X54:2
Öffner (NC)
X54:3
Schließer (NO)
Tab. 6: Sammelstörmeldung
Für den Anschluss der Sammelstörmeldung sind drei Anschlüsse vorgesehen. Die Klemmen sind mit der
Betriebsmittelkennzeichnung SK
4.6.5.1
Sammelstörmeldung anschließen
Voraussetzungen
GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist.
Vorgehensweise
1.
Die Sammelstörmeldung (SK) gemäß Anschlussplan an der entsprechenden Klemmleiste des Controllers anschließen,
siehe "Elektrischer Schaltplan – Standard-Controller (SC)", Seite 33.
Die Sammelstörmeldung ist angeschlossen.
Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d
Spannung
Maximal 230 V
markiert.
Strombelastbarkeit
maximal 1 A
Ausführung
Potenzialfreier
Wechselkontakt
37/60
