Circuito frigorifero

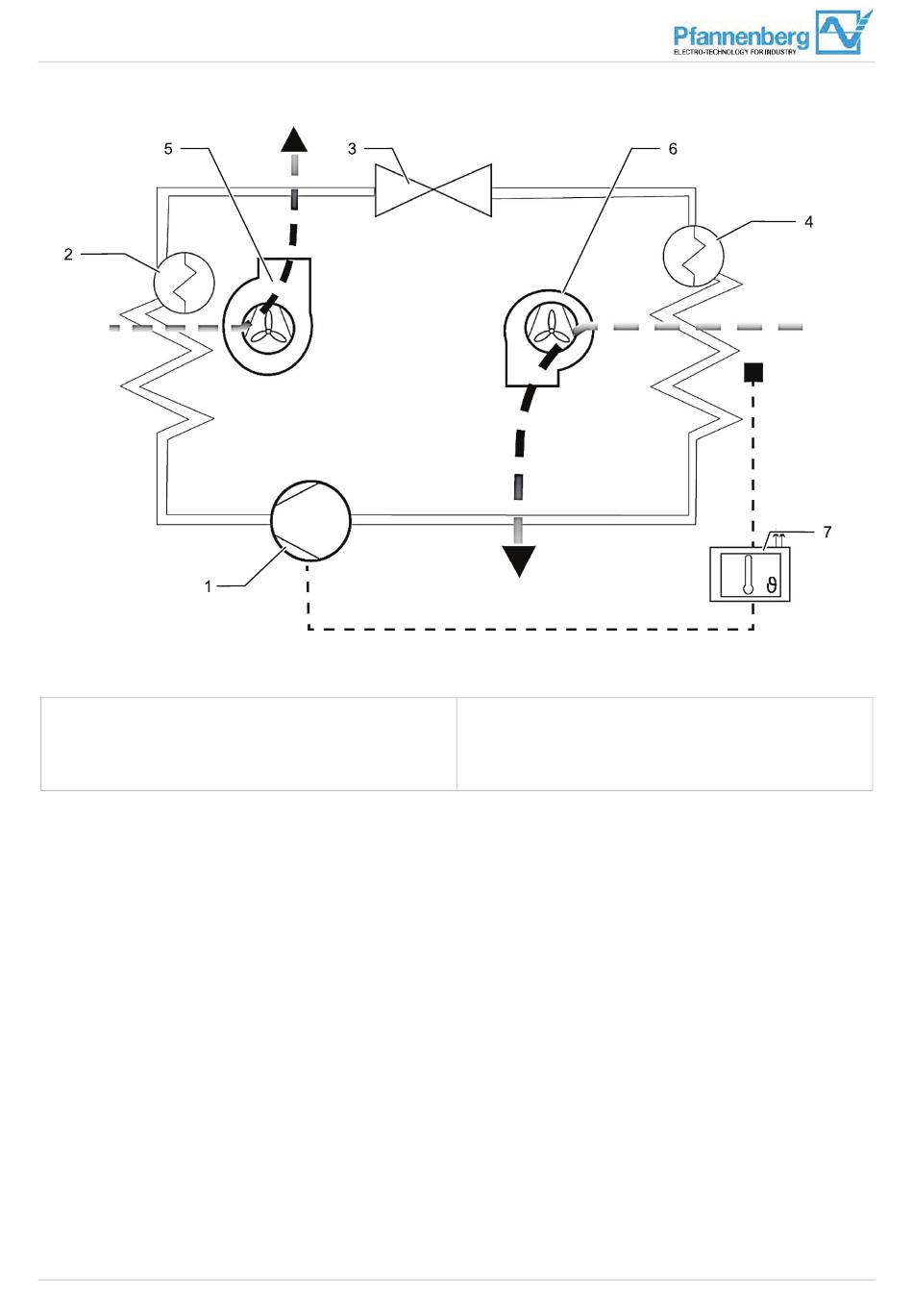

Fig. 5: Circuito frigorifero
1 Compressore
2 Condensatore
3 Valvola di espansione
4 Evaporatore
I condizionatori sono costituiti da diversi componenti, vedere Fig. 5.
• Il compressore (1) comprime il refrigerante ad alta pressione. La temperatura aumenta.
• Nel condensatore (2) questo calore viene ceduto all'aria ambiente. Il refrigerante si fluidifica.
• La ventola del condensatore (5) aspira l'aria ambiente attraverso il condensatore (2) e la rilascia nell'ambiente.
• Quando il refrigerante passa attraverso la valvola di espansione (3), si verifica una caduta di pressione.
• Nell'evaporatore (4) il refrigerante sottrae calore dall'aria all'interno dell'armadio ed evapora. L'aria interno
dell'armadio viene raffreddata e deumidificata.
• La ventola dell'evaporatore (interno) (6) aspira l'aria all'interno dell'armadio attraverso l'evaporatore (4) e la cede
di nuovo raffreddata al quadro elettrico.
I condizionatori sono controllati da un sensore di temperatura (7). Questo rileva l'aria all'interno del quadro elettrico.
Istruzioni per l'uso | Condizionatori eseternie da incasso | Standard-Controller (SC) – 230 V | 086100001d
5 Ventola del condensatore (esterno)
6 Ventola dell'evaporatore (interno)
7 Comando elettronico con sensore di temperatura
